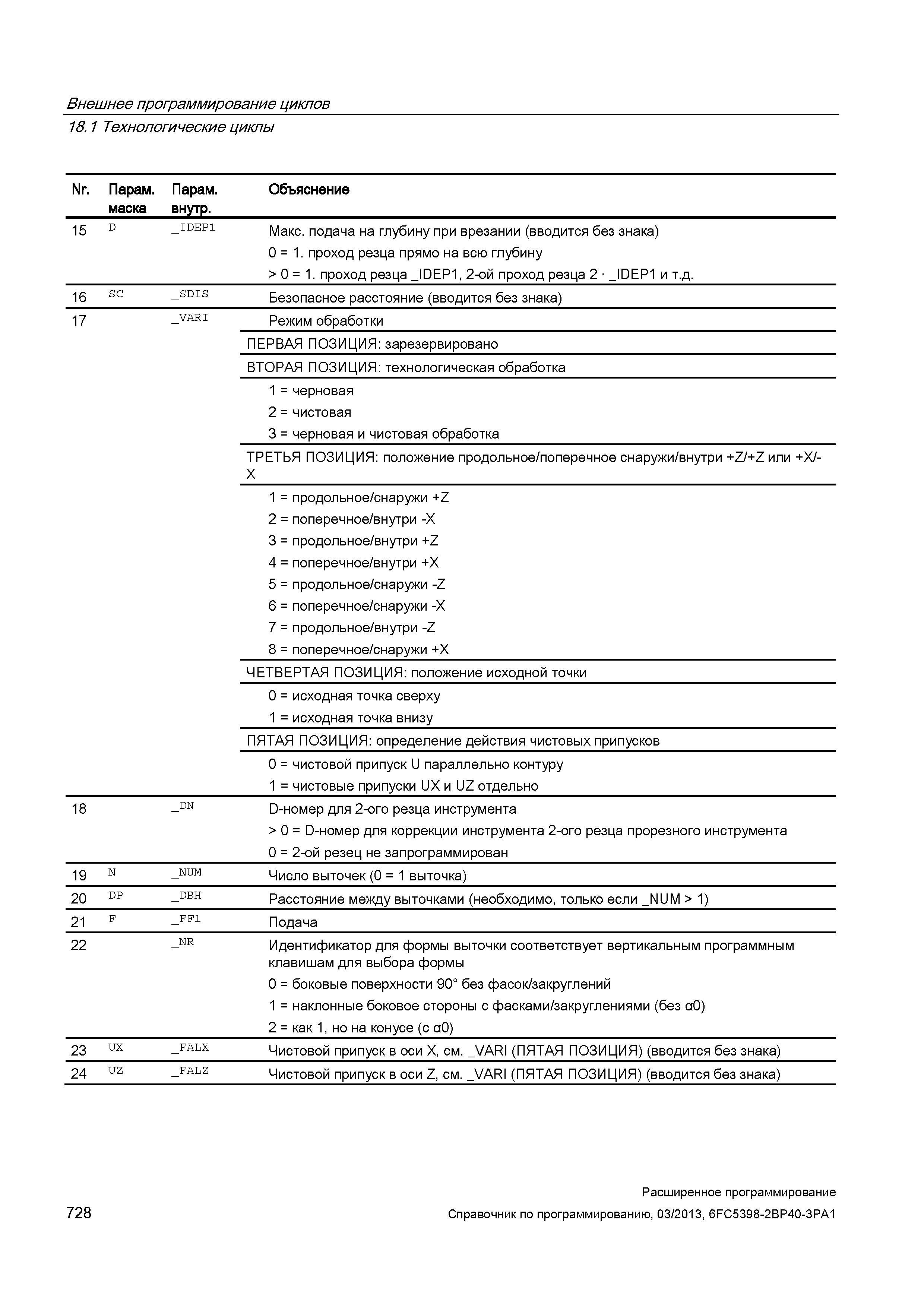

Внешнее программирование циклов 18.1 Технологические циклы Nr. Парам. маска Парам. внутр. Объяснение 15 D _IDEP1 Макс. подача на глубину при врезании (вводится без знака) 0 = 1. проход резца прямо на всю глубину > 0 = 1. проход резца _IDEP1, 2-ой проход резца 2 _IDEP1 и т.д. 16 SC _SDIS Безопасное расстояние (вводится без знака) 17 _VARI Режим обработки ПЕРВАЯ ПОЗИЦИЯ: зарезервировано ВТОРАЯ ПОЗИЦИЯ: технологическая обработка 1 = черновая 2 = чистовая 3 = черновая и чистовая обработка ТРЕТЬЯ ПОЗИЦИЯ: положение продольное/поперечное снаружи/внутри +Z/+Z или +X/-X _ 1 = продольное/снаружи +Z 2 = поперечное/внутри -X 3 = продольное/внутри +Z 4 = поперечное/внутри +X 5 = продольное/снаружи -Z 6 = поперечное/снаружи -X 7 = продольное/внутри -Z 8 = поперечное/снаружи +X ЧЕТВЕРТАЯ ПОЗИЦИЯ: положение исходной точки 0 = исходная точка сверху 1 = исходная точка внизу ПЯТАЯ ПОЗИЦИЯ: определение действия чистовых припусков 0 = чистовой припуск U параллельно контуру 1 = чистовые припуски UX и UZ отдельно 18 _DN D-номер для 2-ого резца инструмента > 0 = D-номер для коррекции инструмента 2-ого резца прорезного инструмента 0 = 2-ой резец не запрограммирован 19 N _NUM Число выточек (0 = 1 выточка) 20 DP _DBH Расстояние между выточками (необходимо, только если _NUM > 1) 21 F _FF1 Подача 22 _NR Идентификатор для формы выточки соответствует вертикальным программным клавишам для выбора формы 0 = боковые поверхности 90° без фасок/закруглений 1 = наклонные боковое стороны с фасками/закруглениями (без а0) 2 = как 1, но на конусе (с а0) 23 UX _FALX Чистовой припуск в оси X, см. _VARI (ПЯТАЯ ПОЗИЦИЯ) (вводится без знака) 24 UZ _FALZ Чистовой припуск в оси Z, см. _VARI (ПЯТАЯ ПОЗИЦИЯ) (вводится без знака) 728 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
