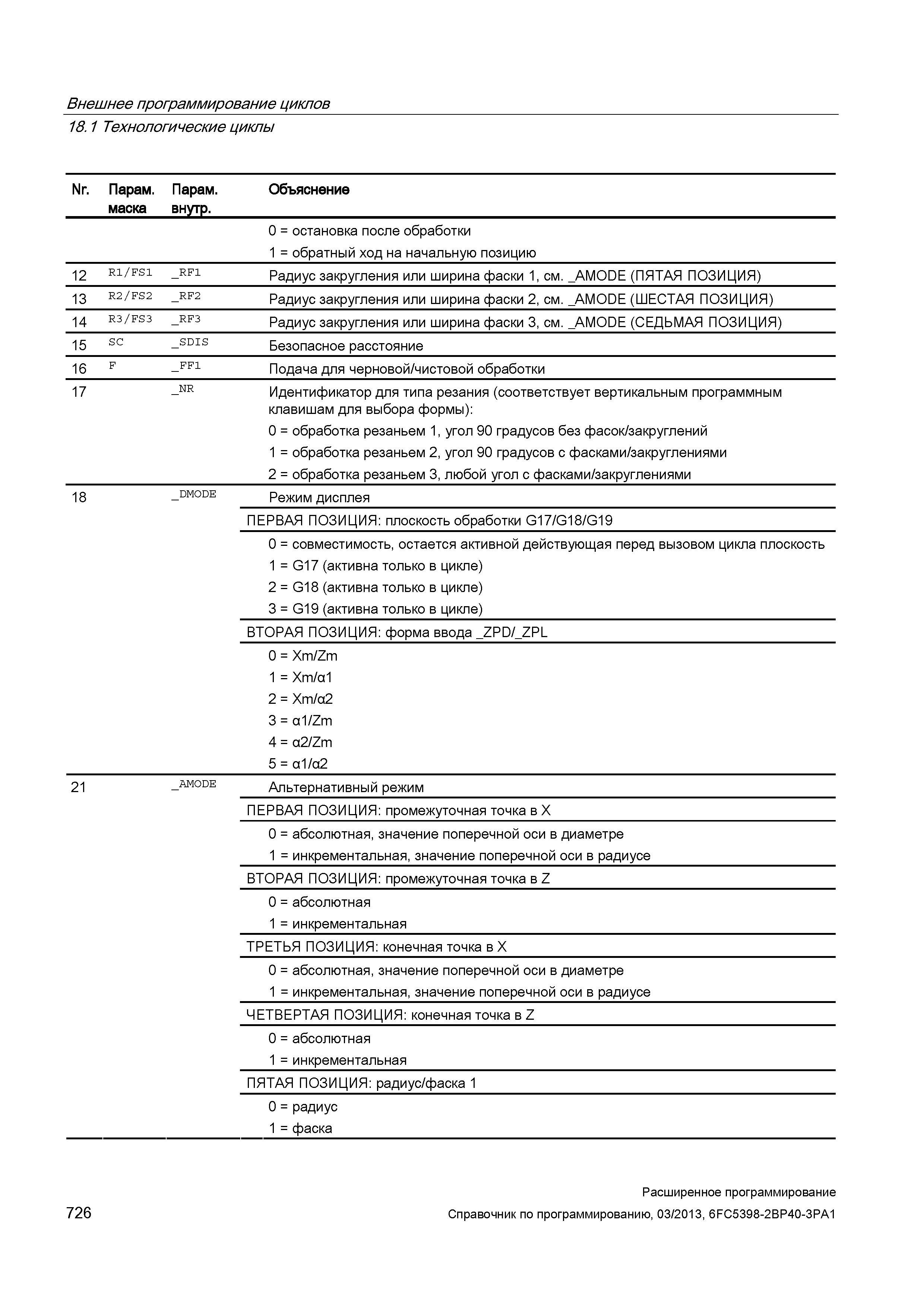

Внешнее программирование циклов 18.1 Технологические циклы Nr. Парам. маска Парам. внутр. Объяснение 0 = остановка после обработки 1 = обратный ход на начальную позицию 12 R1/FS1 _RF1 Радиус закругления или ширина фаски 1, см. _AMODE (ПЯТАЯ ПОЗИЦИЯ) 13 R2/FS2 _RF2 Радиус закругления или ширина фаски 2, см. _AMODE (ШЕСТАЯ ПОЗИЦИЯ) 14 R3/FS3 _RF3 Радиус закругления или ширина фаски 3, см. _AMODE (СЕДЬМАЯ ПОЗИЦИЯ) 15 SC _SDIS Безопасное расстояние 16 F _FF1 Подача для черновой/чистовой обработки 17 _NR Идентификатор для типа резания (соответствует вертикальным программным клавишам для выбора формы): 0 = обработка резаньем 1, угол 90 градусов без фасок/закруглений 1 = обработка резаньем 2, угол 90 градусов с фасками/закруглениями 2 = обработка резаньем 3, любой угол с фасками/закруглениями 18 _DMODE Режим дисплея ПЕРВАЯ ПОЗИЦИЯ: плоскость обработки G17/G18/G19 0 = совместимость, остается активной действующая перед вызовом цикла плоскость 1 = G17 (активна только в цикле) 2 = G18 (активна только в цикле) 3 = G19 (активна только в цикле) ВТОРАЯ ПОЗИЦИЯ: форма ввода _ZPD/_ZPL 0 = Xm/Zm 1 = Xm/a1 2 = Xm/a2 3 = a1/Zm 4 = a2/Zm _5 = a1/a2 _ 21 _AMODE Альтернативный режим ПЕРВАЯ ПОЗИЦИЯ: промежуточная точка в X 0 = абсолютная, значение поперечной оси в диаметре 1 = инкрементальная, значение поперечной оси в радиусе ВТОРАЯ ПОЗИЦИЯ: промежуточная точка в Z 0 = абсолютная 1 = инкрементальная ТРЕТЬЯ ПОЗИЦИЯ: конечная точка в X 0 = абсолютная, значение поперечной оси в диаметре 1 = инкрементальная, значение поперечной оси в радиусе ЧЕТВЕРТАЯ ПОЗИЦИЯ: конечная точка в Z 0 = абсолютная 1 = инкрементальная ПЯТАЯ ПОЗИЦИЯ: радиус/фаска 1 0 = радиус 1 = фаска Расширенное программирование 726 Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
