723 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.723

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 723 0723 Lab2u

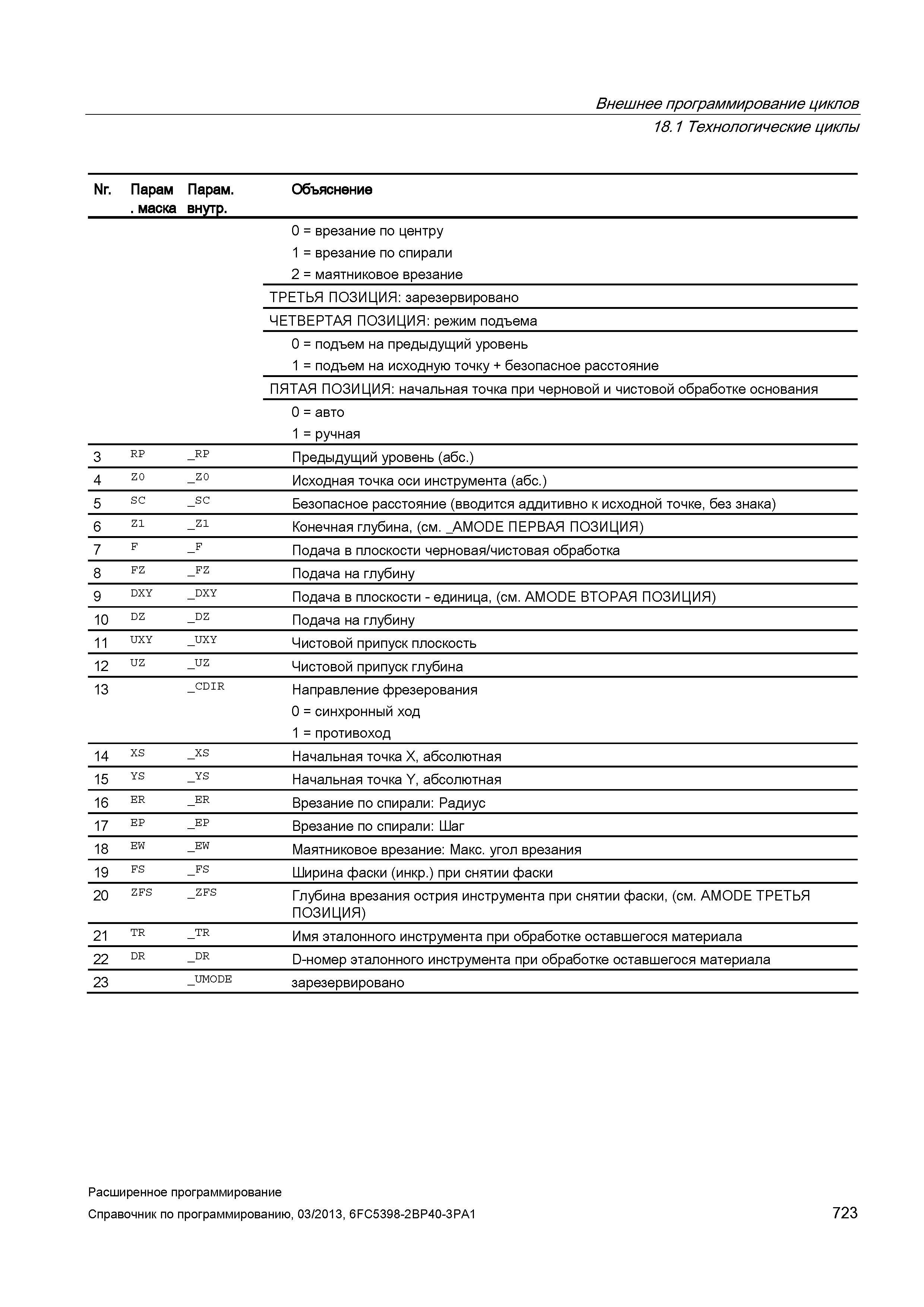

Внешнее программирование циклов 18.1 Технологические циклыы Nr. Парам Парам. Объяснение . маска внутр. 0 = врезание по центру 1 = врезание по спирали 2 = маятниковое врезание ТРЕТЬЯ ПОЗИЦИЯ: зарезервировано ЧЕТВЕРТАЯ ПОЗИЦИЯ: режим подъема 0 = подъем на предыдущий уровень 1 = подъем на исходную точку + безопасное расстояние ПЯТАЯ ПОЗИЦИЯ: начальная точка при черновой и чистовой обработке основания 0 = авто 1 = ручная 3 RP _RP Предыдущий уровень (абс.) 4 Z0 _Z0 Исходная точка оси инструмента (абс.) 5 SC _SC Безопасное расстояние (вводится аддитивно к исходной точке, без знака) 6 Z1 _Z1 Конечная глубина, (см. _AMODE ПЕРВАЯ ПОЗИЦИЯ) 7 F _F Подача в плоскости черновая/чистовая обработка 8 FZ _FZ Подача на глубину 9 DXY _DXY Подача в плоскости - единица, (см. AMODE ВТОРАЯ ПОЗИЦИЯ) 10 DZ _DZ Подача на глубину 11 UXY _UXY Чистовой припуск плоскость 12 UZ _UZ Чистовой припуск глубина 13 _CDIR Направление фрезерования 0 = синхронный ход 1 = противоход 14 XS _XS Начальная точка X, абсолютная 15 YS _YS Начальная точка Y, абсолютная 16 ER _ER Врезание по спирали: Радиус 17 EP _EP Врезание по спирали: Шаг 18 EW _EW Маятниковое врезание: Макс. угол врезания 19 FS _FS Ширина фаски (инкр.) при снятии фаски 20 ZFS _ZFS Глубина врезания острия инструмента при снятии фаски, (см. AMODE ТРЕТЬЯ ПОЗИЦИЯ) 21 TR _TR Имя эталонного инструмента при обработке оставшегося материала 22 DR _DR D-номер эталонного инструмента при обработке оставшегося материала 23 _UMODE зарезервировано Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 723
