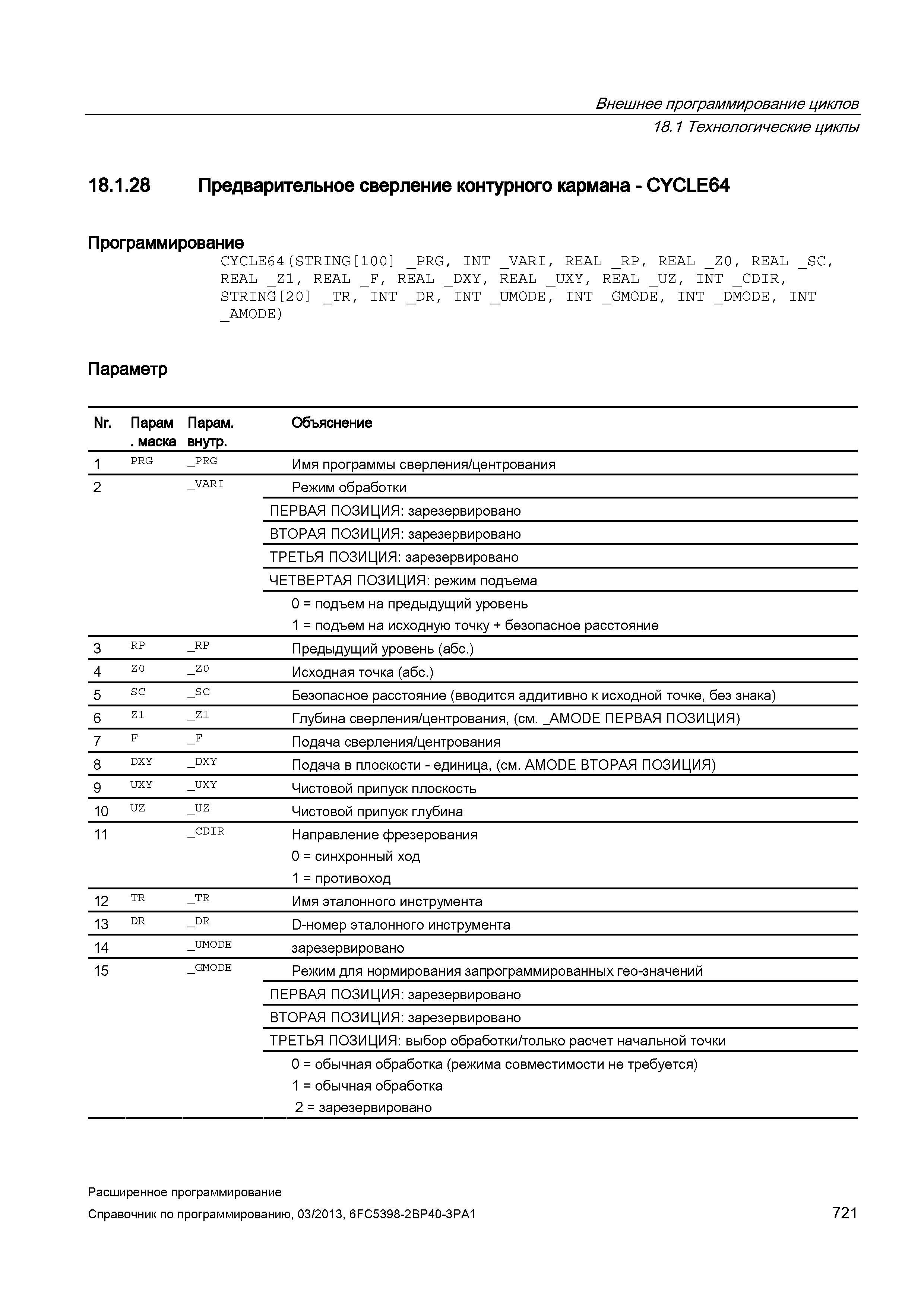

Внешнее программирование циклов 18.1 Технологические циклы 18.1.28 Предварительное сверление контурного кармана - CYCLE64 Программирование CYCLE64(STRING 100 _PRG, INT _VARI, REAL _RP, REAL _Z0, REAL _SC, REAL _Z1, REAL _F, REAL _DXY, REAL _UXY, REAL _UZ, INT _CDIR, STRING 20 _TR, INT _DR, INT _UMODE, INT _GMODE, INT _DMODE, INT _AMODE) Параметр Nr. Парам . маска Парам. внутр. Объяснение 1 PRG _PRG Имя программы сверления/центрования 2 _VARI Режим обработки ПЕРВАЯ ПОЗИЦИЯ: зарезервировано ВТОРАЯ ПОЗИЦИЯ: зарезервировано ТРЕТЬЯ ПОЗИЦИЯ: зарезервировано ЧЕТВЕРТАЯ ПОЗИЦИЯ: режим подъема 0 = подъем на предыдущий уровень 1 = подъем на исходную точку + безопасное расстояние 3 RP _RP Предыдущий уровень (абс.) 4 Z0 _Z0 Исходная точка (абс.) 5 SC _SC Безопасное расстояние (вводится аддитивно к исходной точке, без знака) 6 Z1 _Z1 Глубина сверления/центрования, (см. _AMODE ПЕРВАЯ ПОЗИЦИЯ) 7 F _F Подача сверления/центрования 8 DXY _DXY Подача в плоскости - единица, (см. AMODE ВТОРАЯ ПОЗИЦИЯ) 9 UXY _UXY Чистовой припуск плоскость 10 UZ _UZ Чистовой припуск глубина 11 _CDIR Направление фрезерования 0 = синхронный ход 1 = противоход 12 TR _TR Имя эталонного инструмента 13 DR _DR D-номер эталонного инструмента 14 _UMODE зарезервировано 15 _GMODE Режим для нормирования запрограммированных гео-значений ПЕРВАЯ ПОЗИЦИЯ: зарезервировано ВТОРАЯ ПОЗИЦИЯ: зарезервировано ТРЕТЬЯ ПОЗИЦИЯ: выбор обработки/только расчет начальной точки 0 = обычная обработка (режима совместимости не требуется) 1 = обычная обработка 2 = зарезервировано Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 721
