729 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.729

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 729 0729 Lab2u

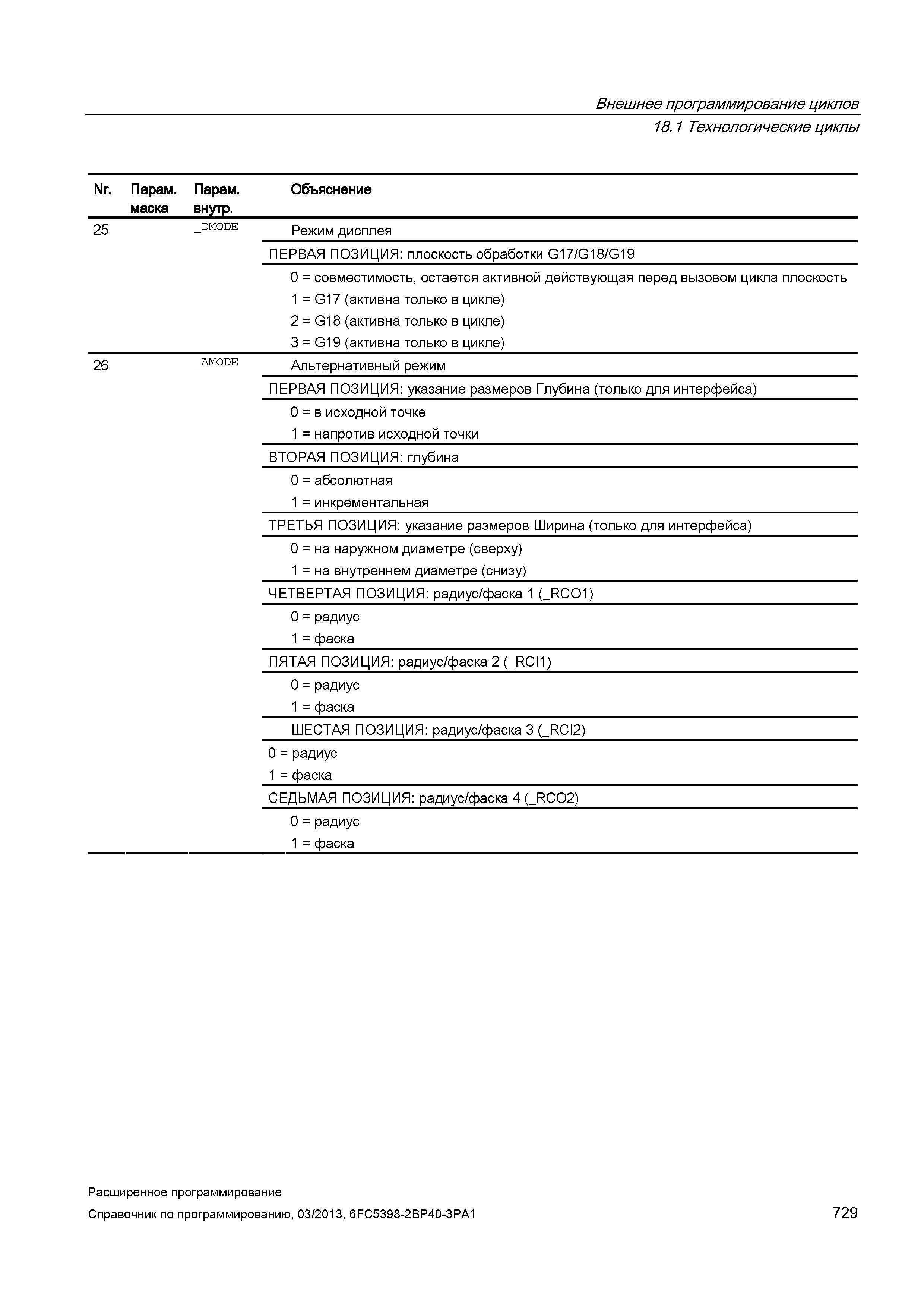

Внешнее программирование циклов 18.1 Технологические циклы/ Nr. Парам. Парам. маска внутр. Объяснение 25 _DMODE Режим дисплея ПЕРВАЯ ПОЗИЦИЯ: плоскость обработки G17/G18/G19 0 = совместимость, остается активной действующая перед вызовом цикла плоскость 1 = G17 (активна только в цикле) 2 = G18 (активна только в цикле) 3 = G19 (активна только в цикле) 26 _AMODE Альтернативный режим ПЕРВАЯ ПОЗИЦИЯ: указание размеров Глубина (только для интерфейса) 0 = в исходной точке 1 = напротив исходной точки ВТОРАЯ ПОЗИЦИЯ: глубина 0 = абсолютная 1 = инкрементальная ТРЕТЬЯ ПОЗИЦИЯ: указание размеров Ширина (только для интерфейса) 0 = на наружном диаметре (сверху) 1 = на внутреннем диаметре (снизу) ЧЕТВЕРТАЯ ПОЗИЦИЯ: радиус/фаска 1 (_RCO1) 0 = радиус 1 = фаска ПЯТАЯ ПОЗИЦИЯ: радиус/фаска 2 (_RCI1) 0 = радиус 1 = фаска ШЕСТАЯ ПОЗИЦИЯ: радиус/фаска 3 (_RCI2) 0 = радиус 1 = фаска СЕДЬМАЯ ПОЗИЦИЯ: радиус/фаска 4 (_RCO2) 0 = радиус 1 = фаска Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 729
