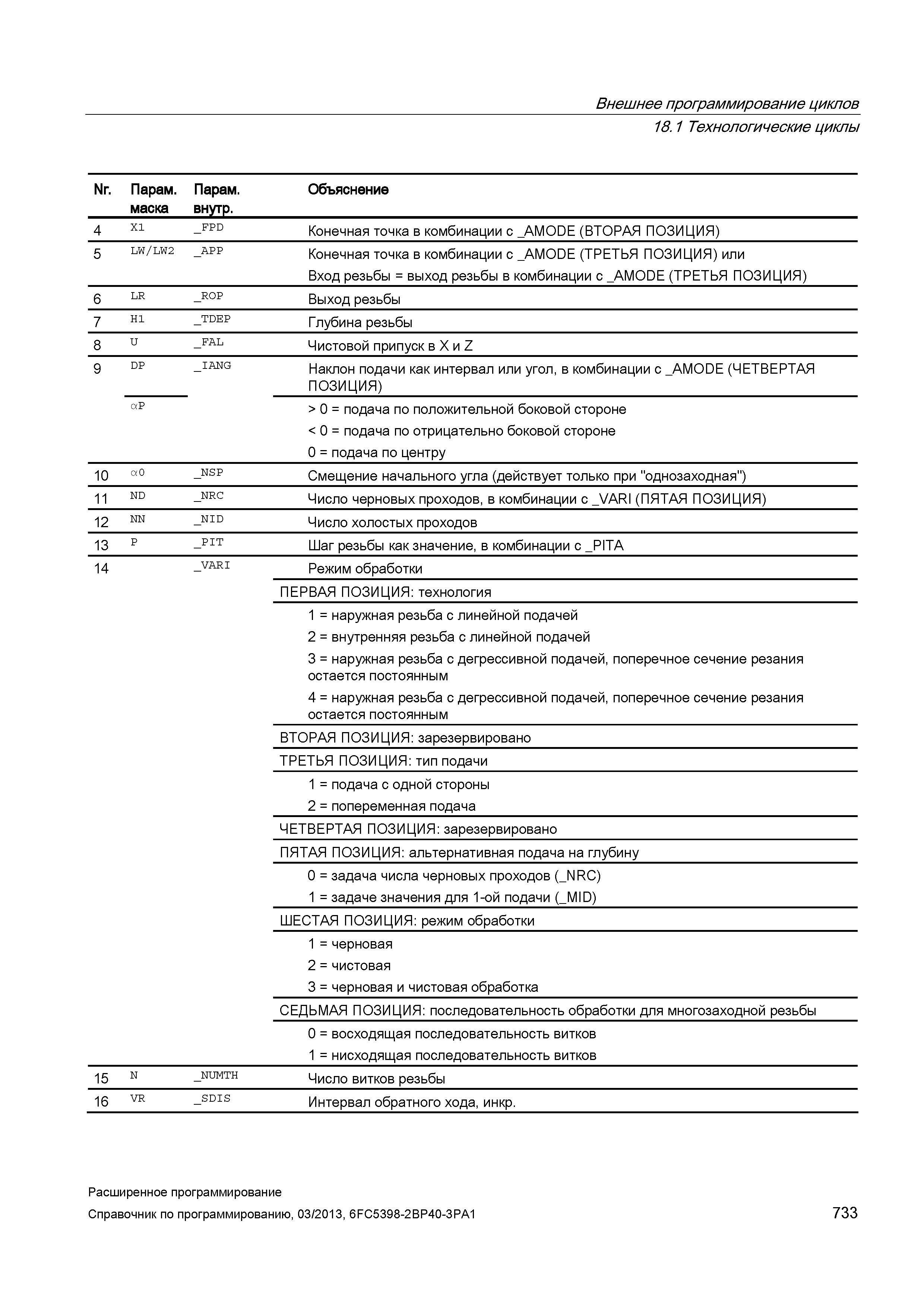

Внешнее программирование циклов 18.1 Технологические циклы Nr. Парам. маска Парам. внутр. Объяснение 4 X1 _FPD Конечная точка в комбинации с _AMODE (ВТОРАЯ ПОЗИЦИЯ) 5 LW/LW2 _APP Конечная точка в комбинации с _AMODE (ТРЕТЬЯ ПОЗИЦИЯ) или Вход резьбы = выход резьбы в комбинации с _AMODE (ТРЕТЬЯ ПОЗИЦИЯ) 6 LR _ROP Выход резьбы 7 H1 _TDEP Глубина резьбы 8 U _FAL Чистовой припуск в X и Z 9 DP _IANG Наклон подачи как интервал или угол, в комбинации с _AMODE (ЧЕТВЕРТАЯ ПОЗИЦИЯ) aP > 0 = подача по положительной боковой стороне < 0 = подача по отрицательно боковой стороне 0 = подача по центру 10 a0 _NSP Смещение начального угла (действует только при "однозаходная") 11 ND _NRC Число черновых проходов, в комбинации с _VARI (ПЯТАЯ ПОЗИЦИЯ) 12 NN _NID Число холостых проходов 13 P _PIT Шаг резьбы как значение, в комбинации с _PITA 14 _VARI Режим обработки ПЕРВАЯ ПОЗИЦИЯ: технология 1 = наружная резьба с линейной подачей 2 = внутренняя резьба с линейной подачей 3 = наружная резьба с дегрессивной подачей, поперечное сечение резания остается постоянным 4 = наружная резьба с дегрессивной подачей, поперечное сечение резания остается постоянным ВТОРАЯ ПОЗИЦИЯ: зарезервировано ТРЕТЬЯ ПОЗИЦИЯ: тип подачи 1 = подача с одной стороны 2 = попеременная подача ЧЕТВЕРТАЯ ПОЗИЦИЯ: зарезервировано ПЯТАЯ ПОЗИЦИЯ: альтернативная подача на глубину 0 = задача числа черновых проходов (_NRC) 1 = задаче значения для 1-ой подачи (_MID) ШЕСТАЯ ПОЗИЦИЯ: режим обработки 1 = черновая 2 = чистовая 3 = черновая и чистовая обработка СЕДЬМАЯ ПОЗИЦИЯ: последовательность обработки для многозаходной резьбы 0 = восходящая последовательность витков 1 = нисходящая последовательность витков 15 N _NUMTH Число витков резьбы 16 VR _SDIS Интервал обратного хода, инкр. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 733
