735 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.735

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 735 0735 Lab2u

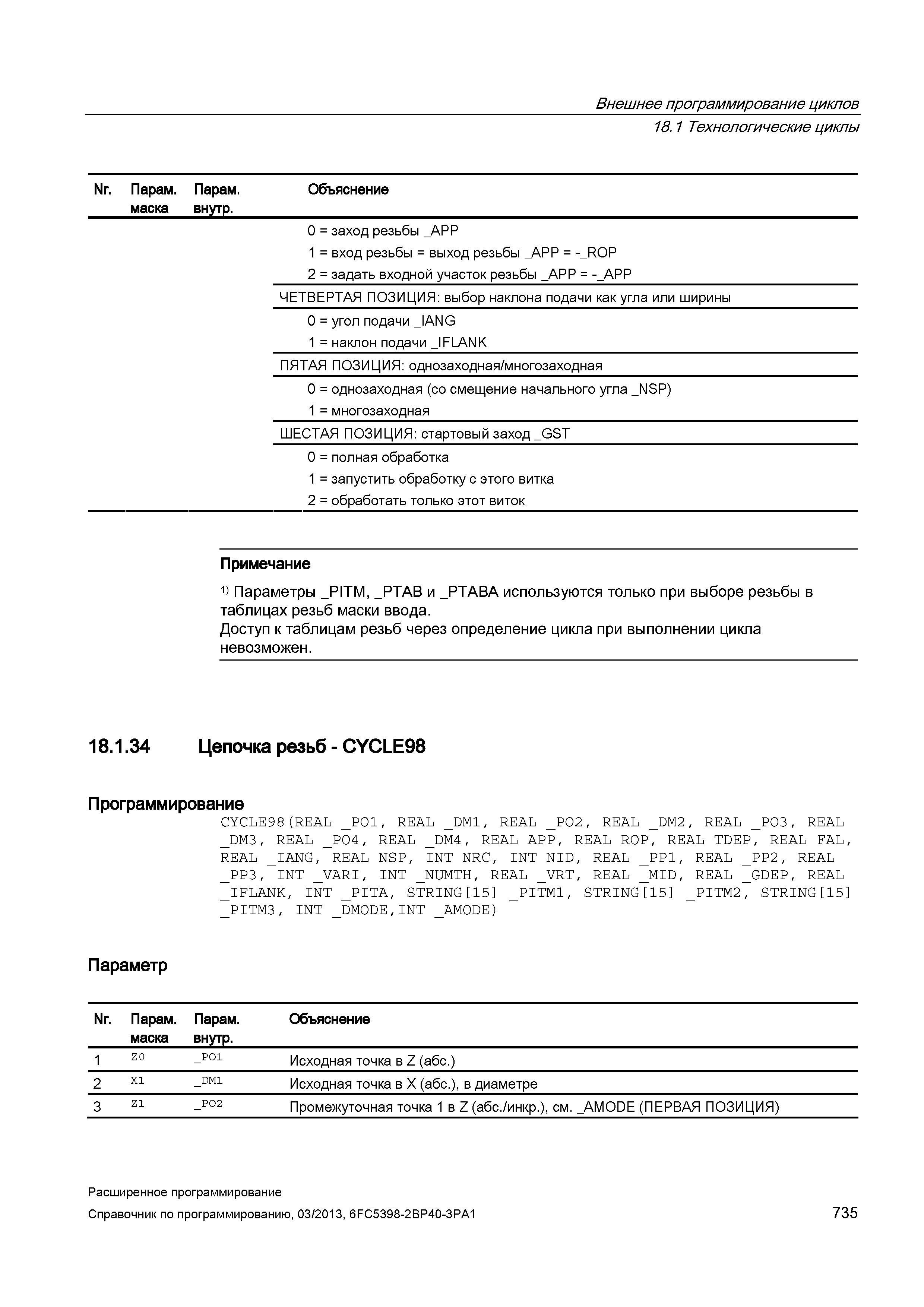

Внешнее программирование циклов 18.1 Технологические циклы Nr. Парам. маска Парам. внутр. Объяснение 0 = заход резьбы _APP 1 = вход резьбы = выход резьбы _APP = -_ROP 2 = задать входной участок резьбы _APP = -_APP ЧЕТВЕРТАЯ ПОЗИЦИЯ: выбор наклона подачи как угла или ширины 0 = угол подачи _IANG 1 = наклон подачи _IFLANK ПЯТАЯ ПОЗИЦИЯ: однозаходная/многозаходная 0 = однозаходная (со смещение начального угла _NSP) 1 = многозаходная ШЕСТАЯ ПОЗИЦИЯ: стартовый заход _GST 0 = полная обработка 1 = запустить обработку с этого витка 2 = обработать только этот виток Примечание 1) Параметры _PITM, _PTAB и _PTABA используются только при выборе резьбы в таблицах резьб маски ввода. Доступ к таблицам резьб через определение цикла при выполнении цикла невозможен. 18.1.34 Цепочка резьб - CYCLE98 Программирование CYCLE98(REAL _PO1, REAL _DM1, REAL _PO2, REAL _DM2, REAL _PO3, REAL _DM3, REAL _PO4, REAL _DM4, REAL APP, REAL ROP, REAL TDEP, REAL FAL, REAL _IANG, REAL NSP, INT NRC, INT NID, REAL _PP1, REAL _PP2, REAL _PP3, INT _VARI, INT _NUMTH, REAL _VRT, REAL _MID, REAL _GDEP, REAL _IFLANK, INT _PITA, STRING 15 _PITM1, STRING 15 _PITM2, STRING 15 _PITM3, INT _DMODE,INT _AMODE) Параметр Nr. Парам. маска Парам. внутр. Объяснение 1 Z0 _PO1 Исходная точка в Z (абс.) 2 X1 _DM1 Исходная точка в X (абс.), в диаметре 3 Z1 _PO2 Промежуточная точка 1 в Z (абс./инкр.), см. _AMODE (ПЕРВАЯ ПОЗИЦИЯ) Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 735
