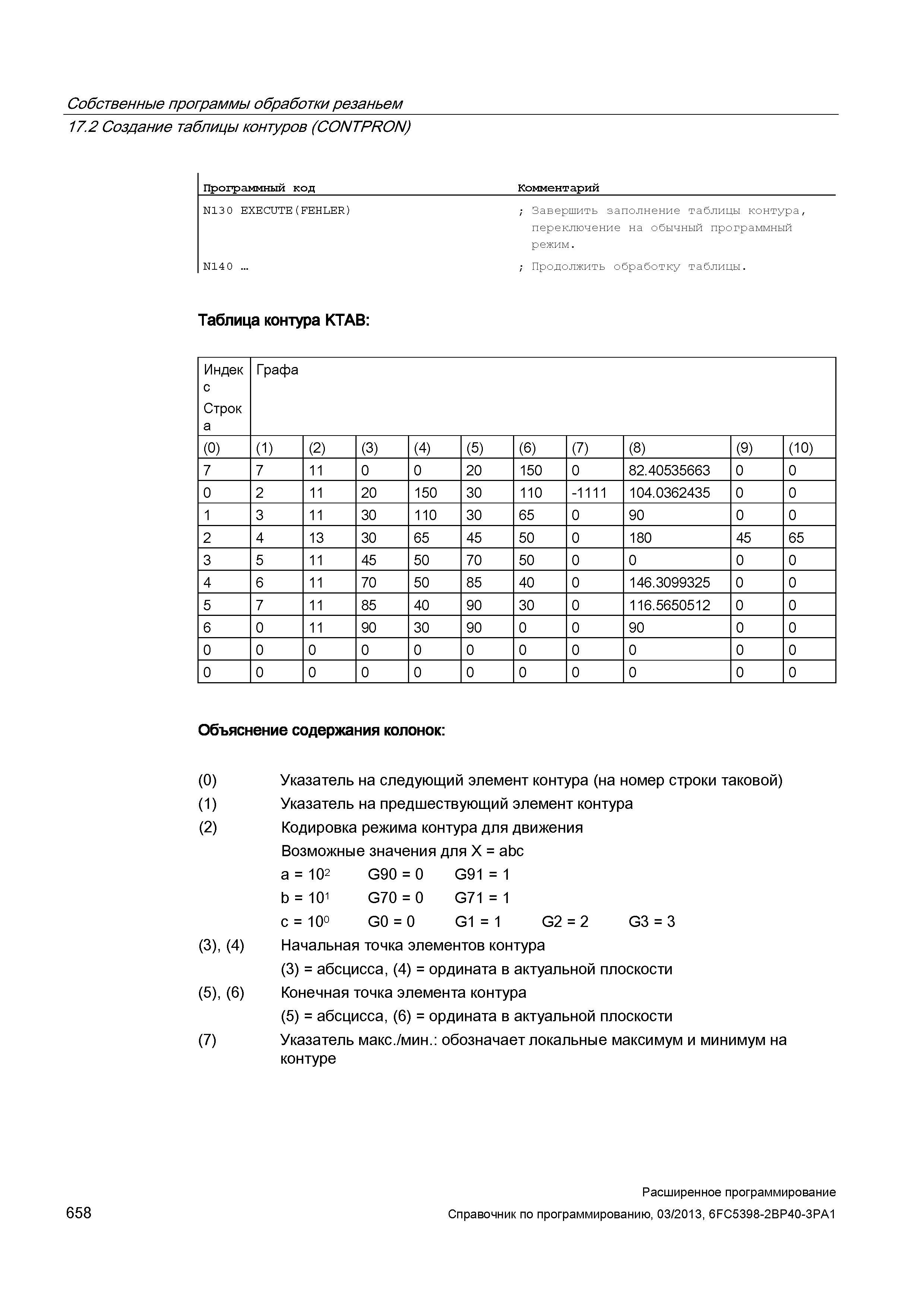

658 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.658

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 658 0658 Lab2u

Собственные программы обработки резаньем 17.2 Создание таблицы контуров (CONTPRON) Программный код Комментарий N13 0 EXECUTE(FEHLER) ; Завершить заполнение таблицы контура, переключение на обычный программный режим. N14 0 ... ; Продолжить обработку таблицы. Таблица контура KTAB: Индек с Строк а Графа (0) (1) (2) (3) (4) (5) (6) (7) (8) (9) (10) 7 7 11 0 0 20 150 0 82.40535663 0 0 0 2 11 20 150 30 110 -1111 104.0362435 0 0 1 3 11 30 110 30 65 0 90 0 0 2 4 13 30 65 45 50 0 180 45 65 3 5 11 45 50 70 50 0 0 0 0 4 6 11 70 50 85 40 0 146.3099325 0 0 5 7 11 85 40 90 30 0 116.5650512 0 0 6 0 11 90 30 90 0 0 90 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 Объяснение содержания колонок: (0) Указатель на следующий элемент контура (на номер строки таковой) (1) Указатель на предшествующий элемент контура (2) Кодировка режима контура для движения Возможные значения для X = abc a = 102 G90 = 0 G91 = 1 b = 101 G70 = 0 G71 = 1 c = 100 G0 = 0 G1 = 1 G2 = 2 G3 = 3 (3), (4) Начальная точка элементов контура (3) = абсцисса, (4) = ордината в актуальной плоскости (5), (6) Конечная точка элемента контура (5) = абсцисса, (6) = ордината в актуальной плоскости (7) Указатель макс./мин.: обозначает локальные максимум и минимум на контуре 658 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
