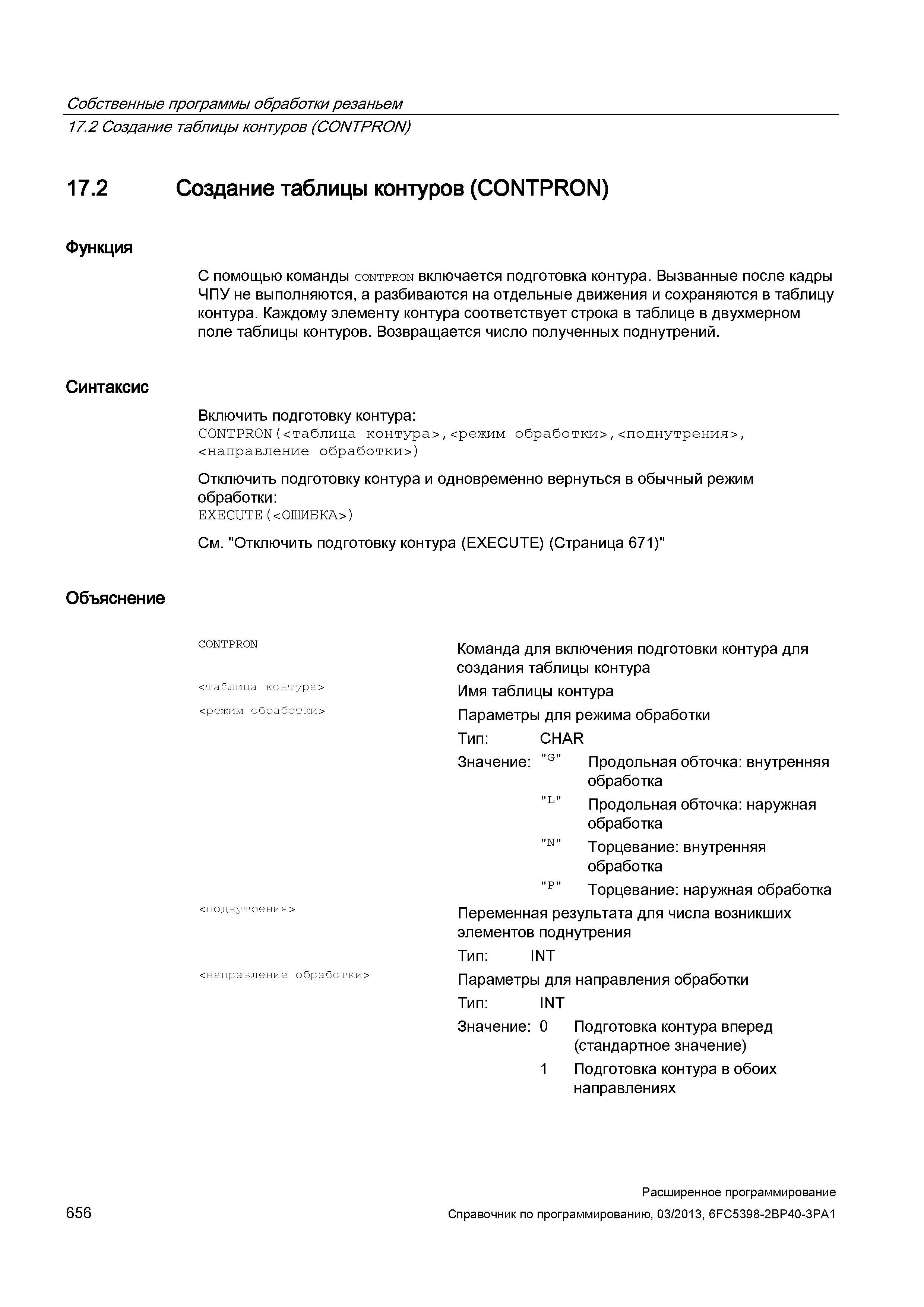

Собственные программы обработки резаньем 17.2 Создание таблицы контуров (CONTPRON) 17.2 Создание таблицы контуров (CONTPRON) Функция С помощью команды contpron включается подготовка контура. Вызванные после кадры ЧПУ не выполняются, а разбиваются на отдельные движения и сохраняются в таблицу контура. Каждому элементу контура соответствует строка в таблице в двухмерном поле таблицы контуров. Возвращается число полученных поднутрений. Синтаксис Включить подготовку контура: CONTPRON(<таблица контура>,<режим обработки>,<поднутрения>, <направление обработки>) Отключить подготовку контура и одновременно вернуться в обычный режим обработки: ЕХЕСиТЕ(<ОШИБКА>) См. "Отключить подготовку контура (EXECUTE) (Страница 671)" Объяснение Команда для включения подготовки контура для создания таблицы контура Имя таблицы контура Параметры для режима обработки Тип: CHAR Значение: "G" Продольная обточка: внутренняя обработка "L" Продольная обточка: наружная обработка "N" Торцевание:внутренняя обработка "P" Торцевание: наружная обработка Переменная результата для числа возникших элементов поднутрения Тип: INT Параметры для направления обработки Тип: INT Значение: 0 Подготовка контура вперед (стандартное значение) 1 Подготовка контура в обоих направлениях CONTPRON <таблица контура> <режим обработки> <поднутрения> <направление обработки> 656 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
