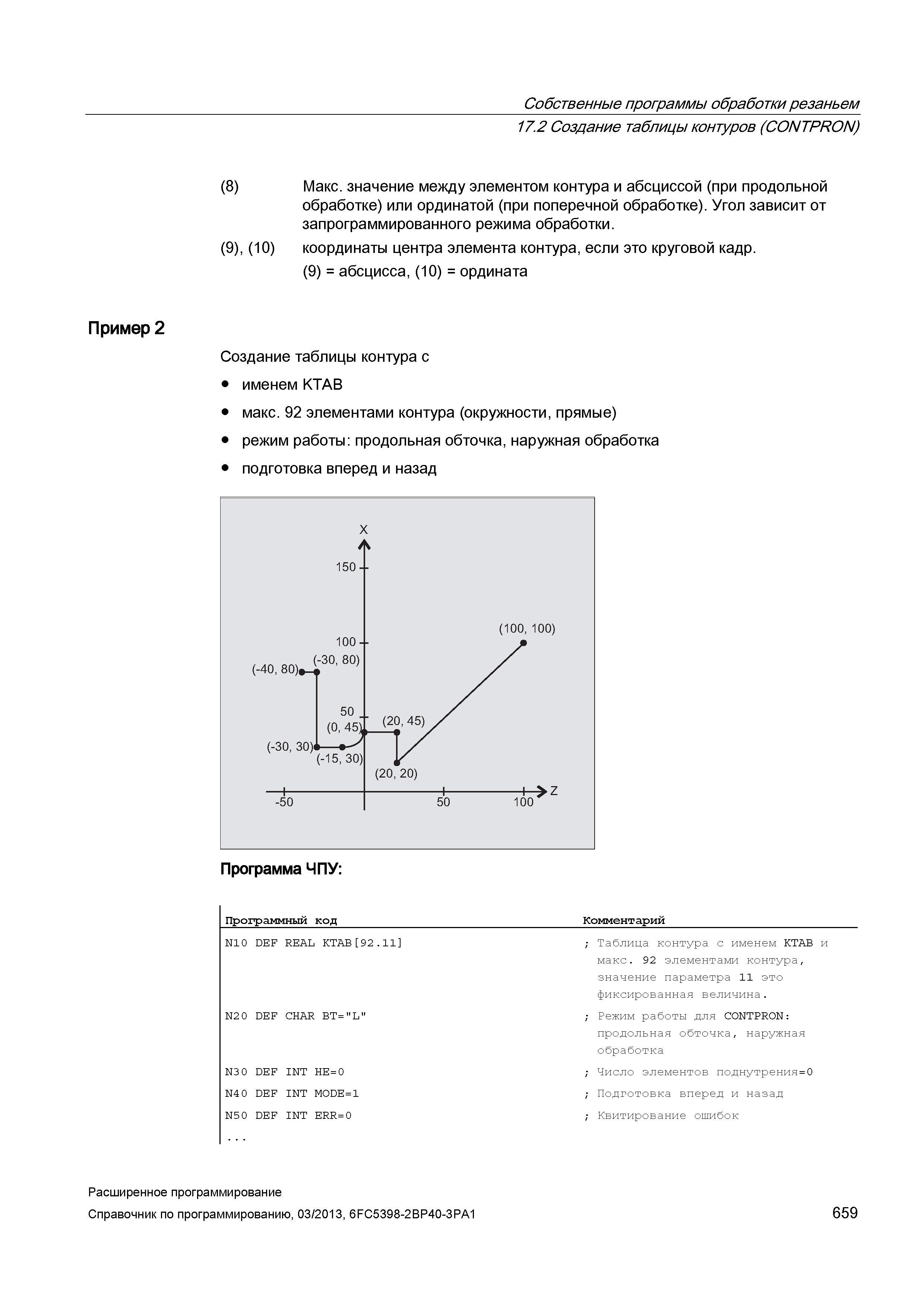

Собственные программы обработки резаньем 17.2 Создание таблицы контуров (CONTPRON) (8) Макс. значение между элементом контура и абсциссой (при продольной обработке) или ординатой (при поперечной обработке). Угол зависит от запрограммированного режима обработки. (9), (10) координаты центра элемента контура, если это круговой кадр. (9) = абсцисса, (10) = ордината Пример 2 Создание таблицы контура с именем KTAB макс. 92 элементами контура (окружности, прямые) режим работы: продольная обточка, наружная обработка подготовка вперед и назад Программа ЧПУ: Программный код Комментарий N10 DEF REAL KTAB 92.11 N2 0 DEF CHAR BT="L" N30 DEF INT HE=0 N4 0 DEF INT MODE=1 N5 0 DEF INT ERR=0 Таблица контура с именем KTAB и макс. 92 элементами контура, значение параметра 11 это фиксированная величина. Режим работы для CONTPRON: продольная обточка, наружная обработка Число элементов поднутрения=0 Подготовка вперед и назад Квитирование ошибок Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 659
