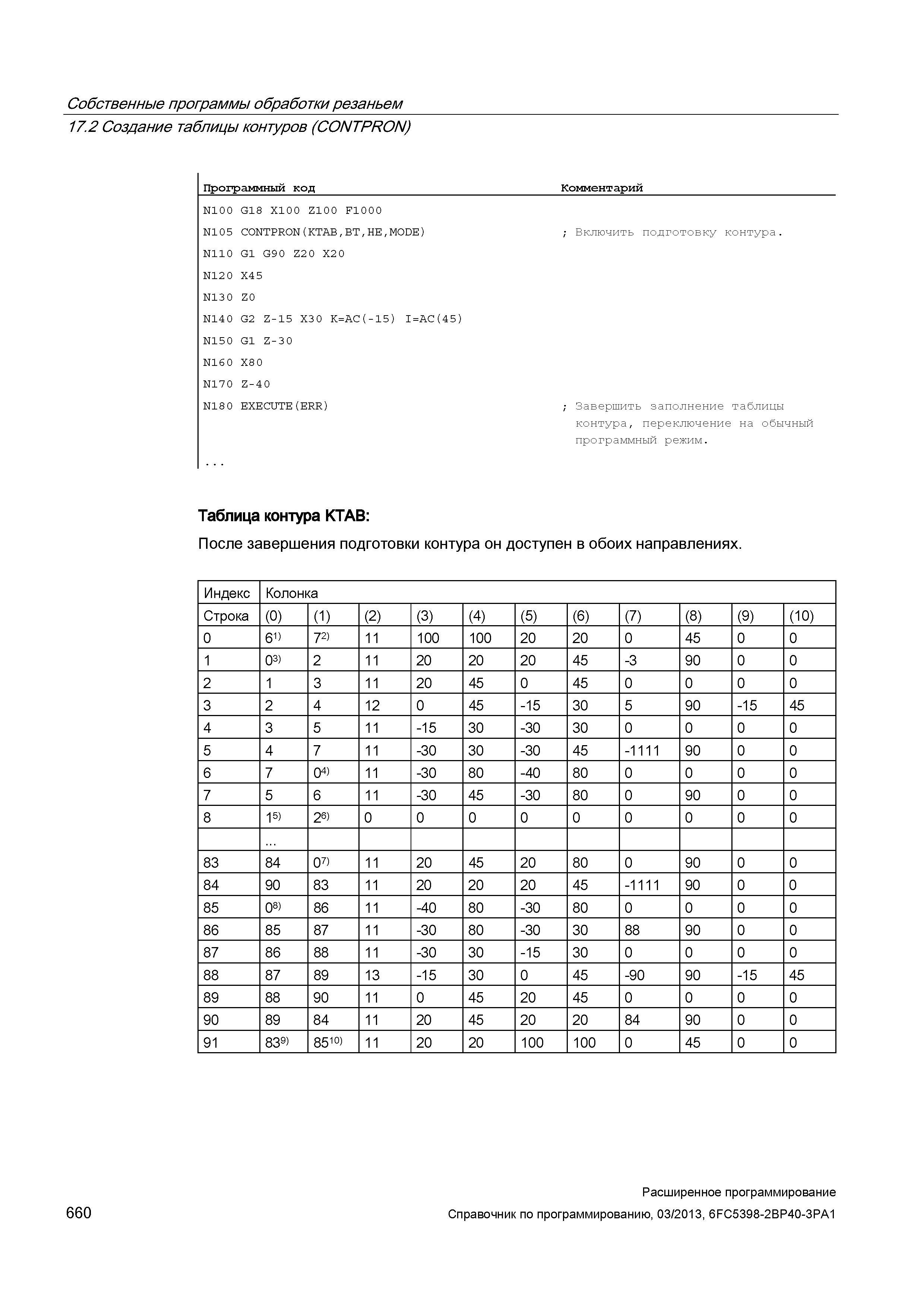

Собственные программы обработки резаньем 17.2 Создание таблицы контуров (CONTPRON) Программный код _Комментарий N100 G18 X100 Z100 F1000 N105 CONTPRON(KTAB,BT,HE,MODE) N110 G1 G9 0 Z2 0 X2 0 N120 X4 5 N130 Z0 N140 G2 Z-15 X30 K=AC(-15) I=AC(45) N150 G1 Z-30 N160 X8 0 N170 Z-4 0 N18 0 EXECUTE(ERR) Таблица контура KTAB: После завершения подготовки контура он доступен в обоих направлениях. Индекс Колонка Строка (0) (1) (2) (3) (4) (5) (6) (7) (8) (9) (10) 0 61) 72) 11 100 100 20 20 0 45 0 0 1 03) 2 11 20 20 20 45 -3 90 0 0 2 1 3 11 20 45 0 45 0 0 0 0 3 2 4 12 0 45 -15 30 5 90 -15 45 4 3 5 11 -15 30 -30 30 0 0 0 0 5 4 7 11 -30 30 -30 45 -1111 90 0 0 6 7 04) 11 -30 80 -40 80 0 0 0 0 7 5 6 11 -30 45 -30 80 0 90 0 0 8 15) 26) 0 0 0 0 0 0 0 0 0 83 84 07) 11 20 45 20 80 0 90 0 0 84 90 83 11 20 20 20 45 -1111 90 0 0 85 08) 86 11 -40 80 -30 80 0 0 0 0 86 85 87 11 -30 80 -30 30 88 90 0 0 87 86 88 11 -30 30 -15 30 0 0 0 0 88 87 89 13 -15 30 0 45 -90 90 -15 45 89 88 90 11 0 45 20 45 0 0 0 0 90 89 84 11 20 45 20 20 84 90 0 0 91 839) 8510) 11 20 20 100 100 0 45 0 0 Включить подготовку контура. Завершить заполнение таблицы контура, переключение на обычный программный режим. 660 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
