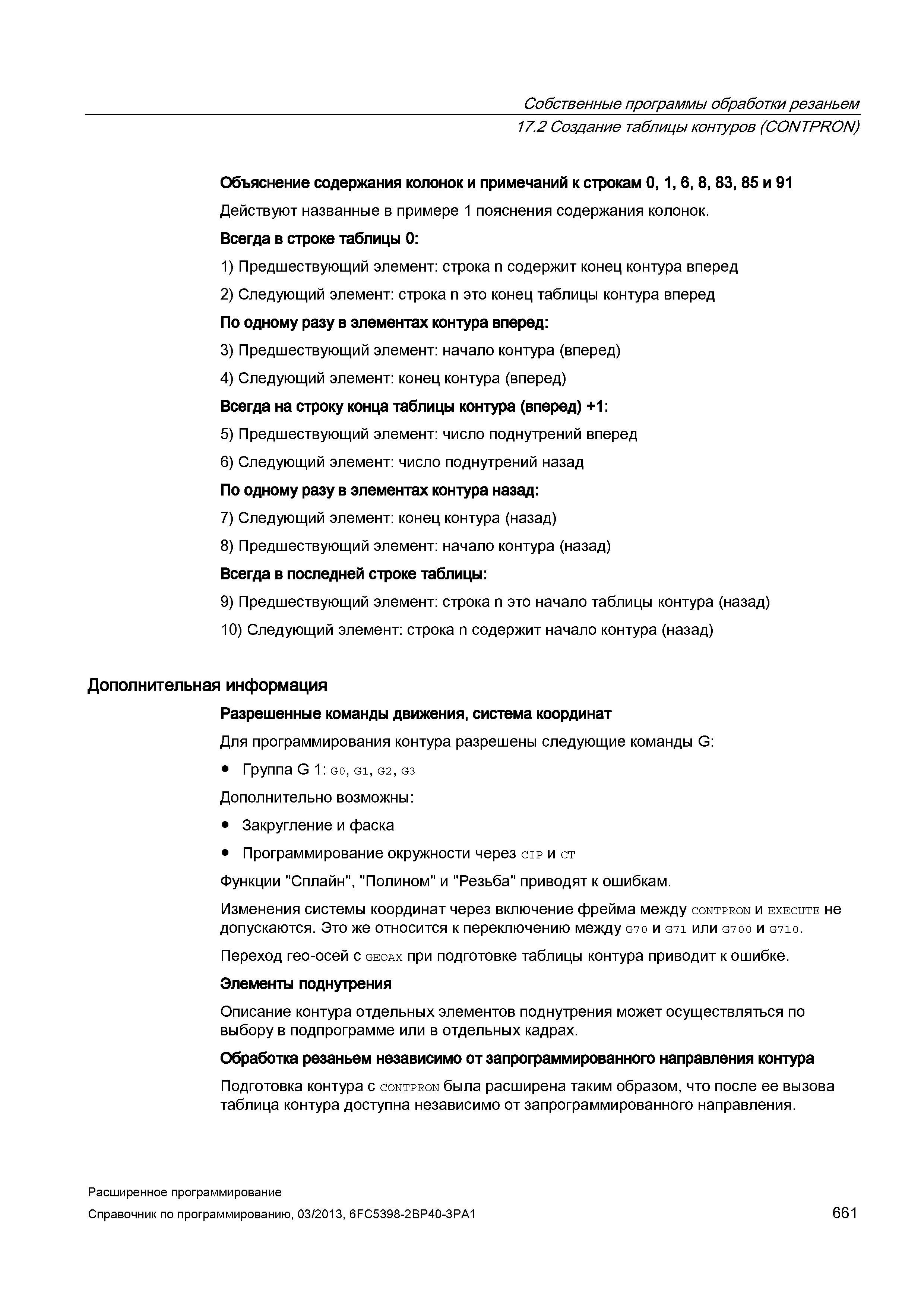

661 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.661

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 661 0661 Lab2u

Собственные программы обработки резаньем 17.2 Создание таблицы контуров (CONTPRON) Объяснение содержания колонок и примечаний к строкам 0, 1, 6, 8, 83, 85 и 91 Действуют названные в примере 1 пояснения содержания колонок. Всегда в строке таблицы 0: 1) Предшествующий элемент: строка n содержит конец контура вперед 2) Следующий элемент: строка n это конец таблицы контура вперед По одному разу в элементах контура вперед: 3) Предшествующий элемент: начало контура (вперед) 4) Следующий элемент: конец контура (вперед) Всегда на строку конца таблицы контура (вперед) +1: 5) Предшествующий элемент: число поднутрений вперед 6) Следующий элемент: число поднутрений назад По одному разу в элементах контура назад: 7) Следующий элемент: конец контура (назад) 8) Предшествующий элемент: начало контура (назад) Всегда в последней строке таблицы: 9) Предшествующий элемент: строка n это начало таблицы контура (назад) 10) Следующий элемент: строка n содержит начало контура (назад) Дополнительная информация Разрешенные команды движения, система координат Для программирования контура разрешены следующие команды G: Группа G 1: go, G1, G2, G3 Дополнительно возможны: Закругление и фаска Программирование окружности через cip и ст Функции "Сплайн", "Полином" и "Резьба" приводят к ошибкам. Изменения системы координат через включение фрейма между contpron и execute не допускаются. Это же относится к переключению между G70 и G71 или g7oo и G710. Переход гео-осей с geoax при подготовке таблицы контура приводит к ошибке. Элементы поднутрения Описание контура отдельных элементов поднутрения может осуществляться по выбору в подпрограмме или в отдельных кадрах. Обработка резаньем независимо от запрограммированного направления контура Подготовка контура с contpron была расширена таким образом, что после ее вызова таблица контура доступна независимо от запрограммированного направления. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 661
