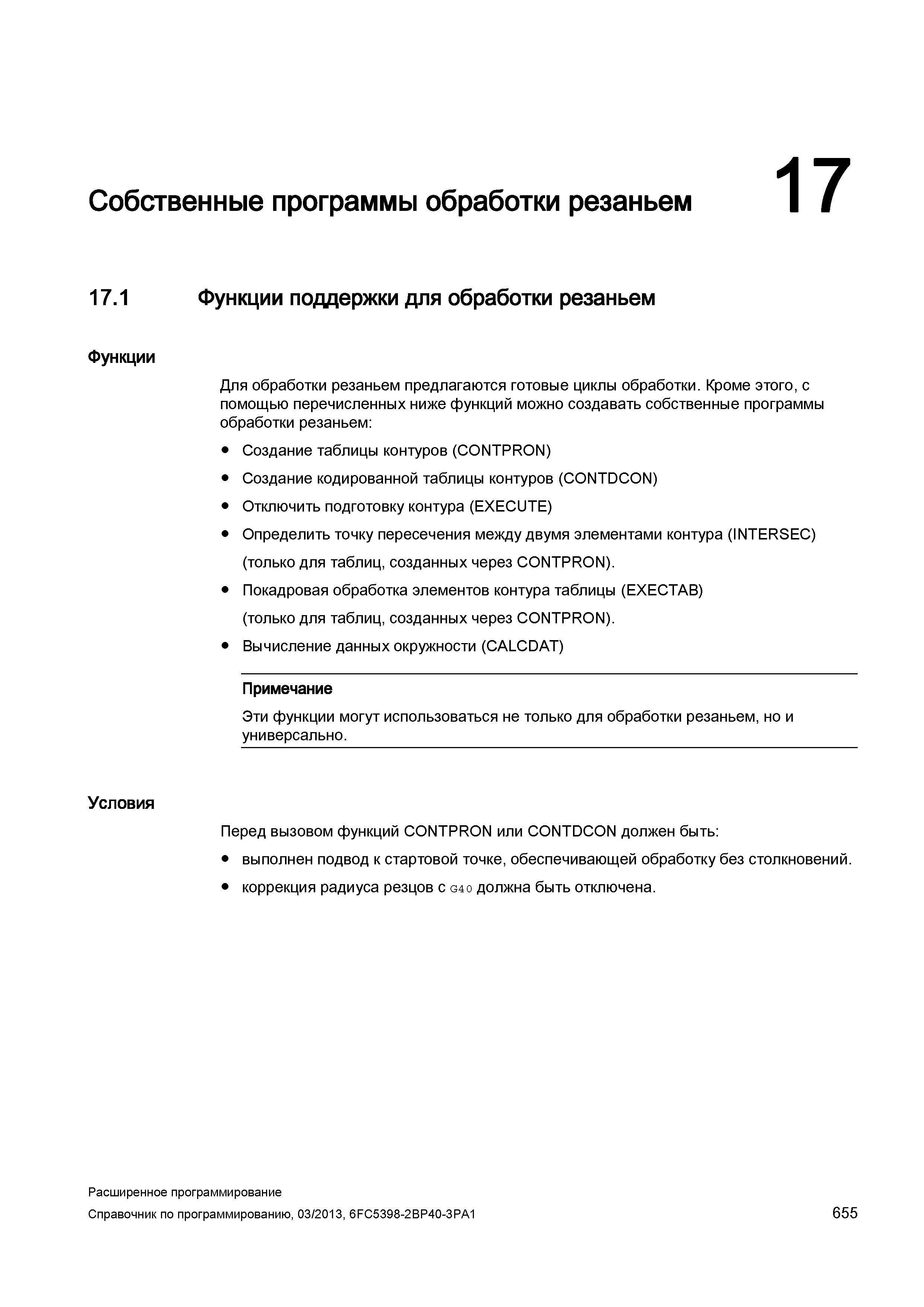

Собственные программы обработки резаньем 17.1 Функции поддержки для обработки резаньем Функции Для обработки резаньем предлагаются готовые циклы обработки. Кроме этого, с помощью перечисленных ниже функций можно создавать собственные программы обработки резаньем: Создание таблицы контуров (CONTPRON) Создание кодированной таблицы контуров (CONTDCON) Отключить подготовку контура (EXECUTE) Определить точку пересечения между двумя элементами контура (INTERSEC) (только для таблиц, созданных через CONTPRON). Покадровая обработка элементов контура таблицы (EXECTAB) (только для таблиц, созданных через CONTPRON). Вычисление данных окружности (CALCDAT) Примечание Эти функции могут использоваться не только для обработки резаньем, но и универсально. Условия Перед вызовом функций CONTPRON или CONTDCON должен быть: выполнен подвод к стартовой точке, обеспечивающей обработку без столкновений. коррекция радиуса резцов с G4 0 должна быть отключена. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 655
