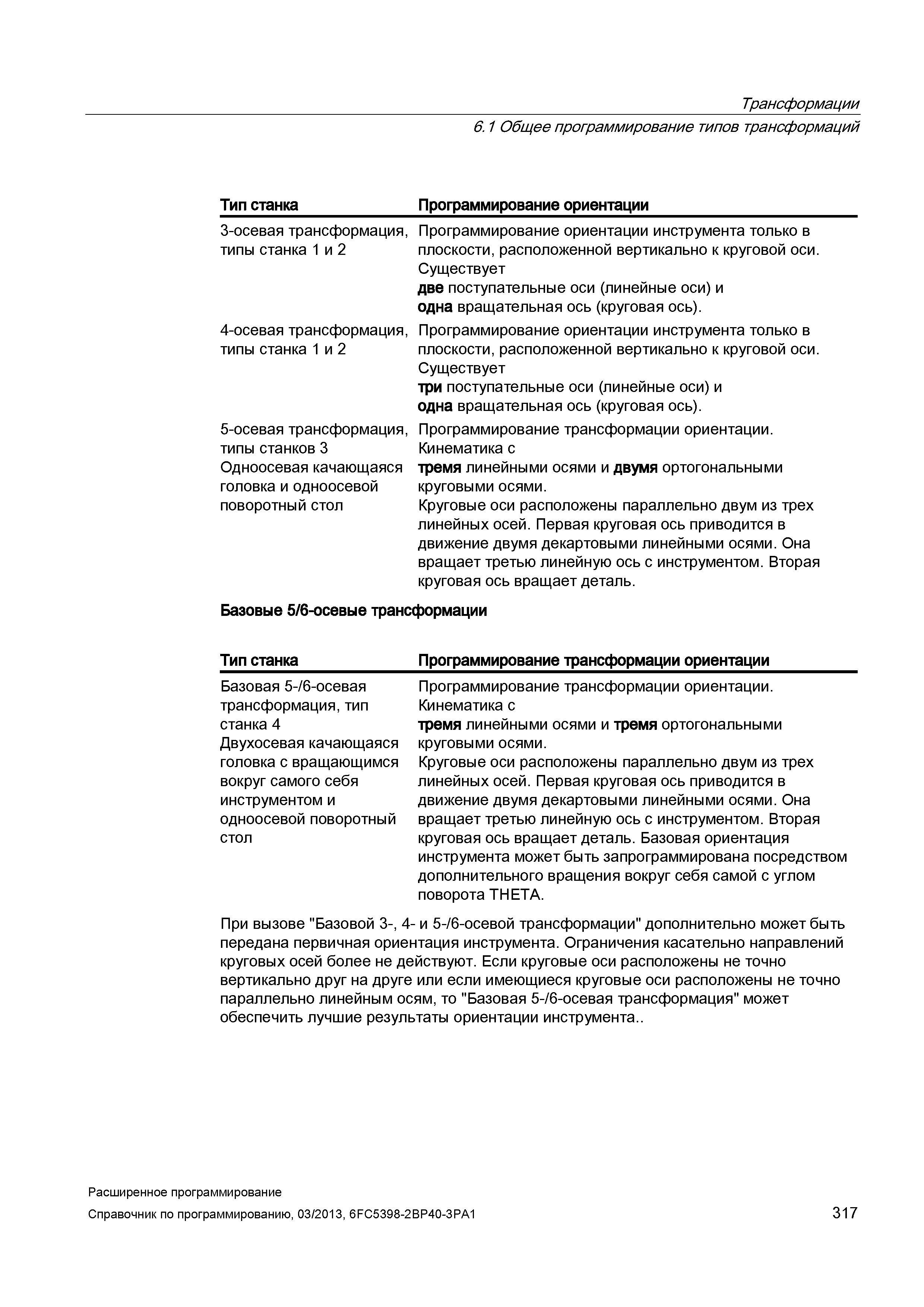

317 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.317

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 317 0317 Lab2u

Трансформации 6.1 Общее программирование типов трансформаций Тип станка _Программирование ориентации 3-осевая трансформация, Программирование ориентации инструмента только в типы станка 1 и 2 плоскости, расположенной вертикально к круговой оси. Существует две поступательные оси (линейные оси) и одна вращательная ось (круговая ось). 4-осевая трансформация, Программирование ориентации инструмента только в типы станка 1 и 2 плоскости, расположенной вертикально к круговой оси. Существует три поступательные оси (линейные оси) и одна вращательная ось (круговая ось). 5-осевая трансформация, Программирование трансформации ориентации. типы станков 3 Кинематика с Одноосевая качающаяся тремя линейными осями и двумя ортогональными головка и одноосевой круговыми осями. поворотный стол Круговые оси расположены параллельно двум из трех линейных осей. Первая круговая ось приводится в движение двумя декартовыми линейными осями. Она вращает третью линейную ось с инструментом. Вторая круговая ось вращает деталь. Базовые 5/6-осевые трансформации Тип станка Программирование трансформации ориентации Базовая 5-/6-осевая трансформация, тип станка 4 Двухосевая качающаяся головка с вращающимся вокруг самого себя инструментом и одноосевой поворотный стол Программирование трансформации ориентации. Кинематика с тремя линейными осями и тремя ортогональными круговыми осями. Круговые оси расположены параллельно двум из трех линейных осей. Первая круговая ось приводится в движение двумя декартовыми линейными осями. Она вращает третью линейную ось с инструментом. Вторая круговая ось вращает деталь. Базовая ориентация инструмента может быть запрограммирована посредством дополнительного вращения вокруг себя самой с углом поворота THETA. При вызове "Базовой 3-, 4- и 5-/6-осевой трансформации" дополнительно может быть передана первичная ориентация инструмента. Ограничения касательно направлений круговых осей более не действуют. Если круговые оси расположены не точно вертикально друг на друге или если имеющиеся круговые оси расположены не точно параллельно линейным осям, то "Базовая 5-/6-осевая трансформация" может обеспечить лучшие результаты ориентации инструмента.. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 317
