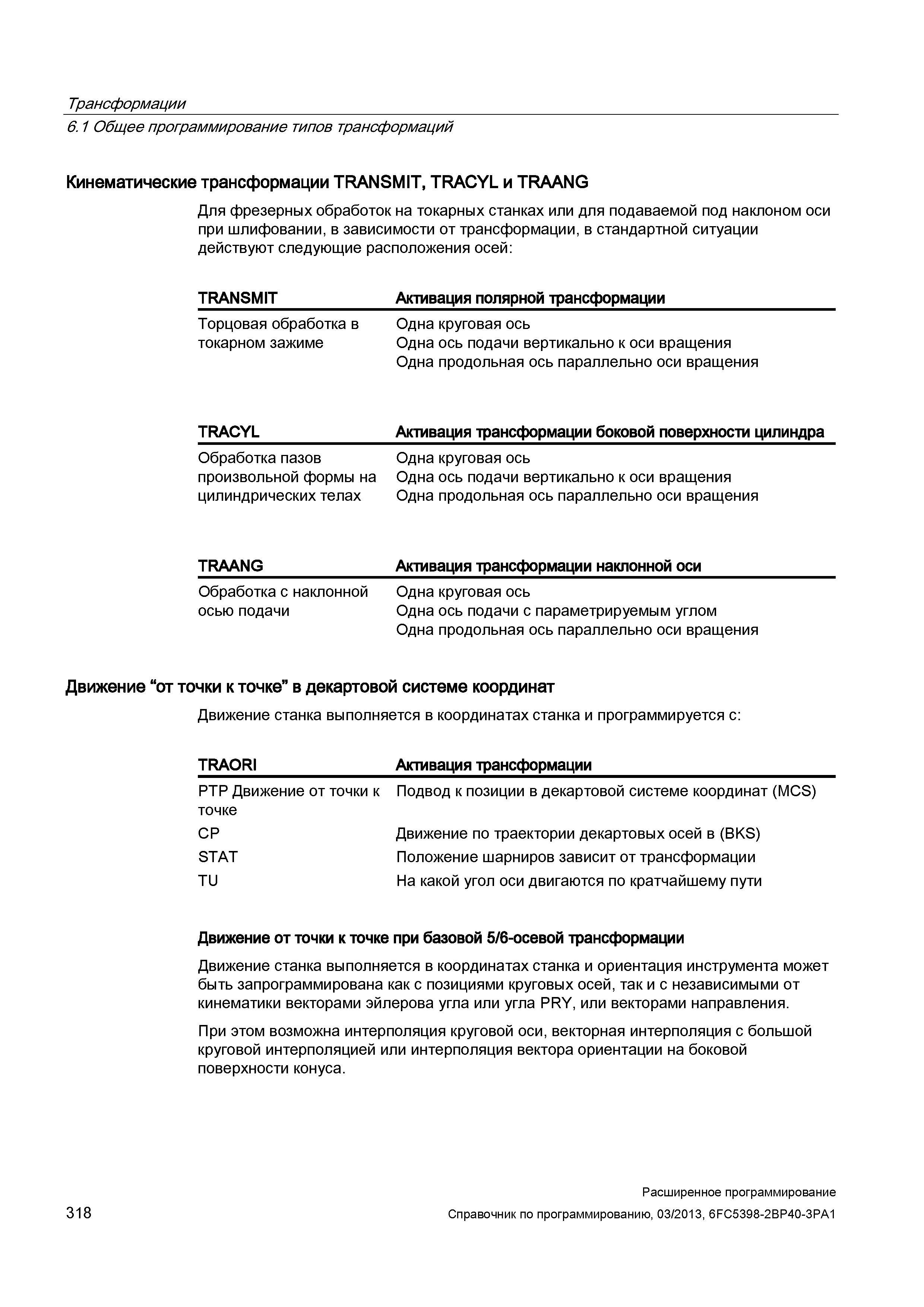

318 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.318

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 318 0318 Lab2u

Трансформации 6.1 Общее программирование типов трансформаций Кинематические трансформации TRANSMIT, TRACYL и TRAANG Для фрезерных обработок на токарных станках или для подаваемой под наклоном оси при шлифовании, в зависимости от трансформации, в стандартной ситуации действуют следующие расположения осей: TRANSMIT Активация полярной трансформации Торцовая обработка в Одна круговая ось токарном зажиме Одна ось подачи вертикально к оси вращения Одна продольная ось параллельно оси вращения TRACYL _Активация трансформации боковой поверхности цилиндра Обработка пазов Одна круговая ось произвольной формы на Одна ось подачи вертикально к оси вращения цилиндрических телах Одна продольная ось параллельно оси вращения TRAANG Активация трансформации наклонной оси Обработка с наклонной Одна круговая ось осью подачи Одна ось подачи с параметрируемым углом Одна продольная ось параллельно оси вращения Движение "от точки к точке” в декартовой системе координат Движение станка выполняется в координатах станка и программируется с: TRAORI Активация трансформации PTP Движение от точки к Подвод к позиции в декартовой системе координат (MOS) точке CP Движение по траектории декартовых осей в (BKS) STAT Положение шарниров зависит от трансформации TU На какой угол оси двигаются по кратчайшему пути Движение от точки к точке при базовой 5/6-осевой трансформации Движение станка выполняется в координатах станка и ориентация инструмента может быть запрограммирована как с позициями круговых осей, так и с независимыми от кинематики векторами эйлерова угла или угла PRY, или векторами направления. При этом возможна интерполяция круговой оси, векторная интерполяция с большой круговой интерполяцией или интерполяция вектора ориентации на боковой поверхности конуса. 318 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
