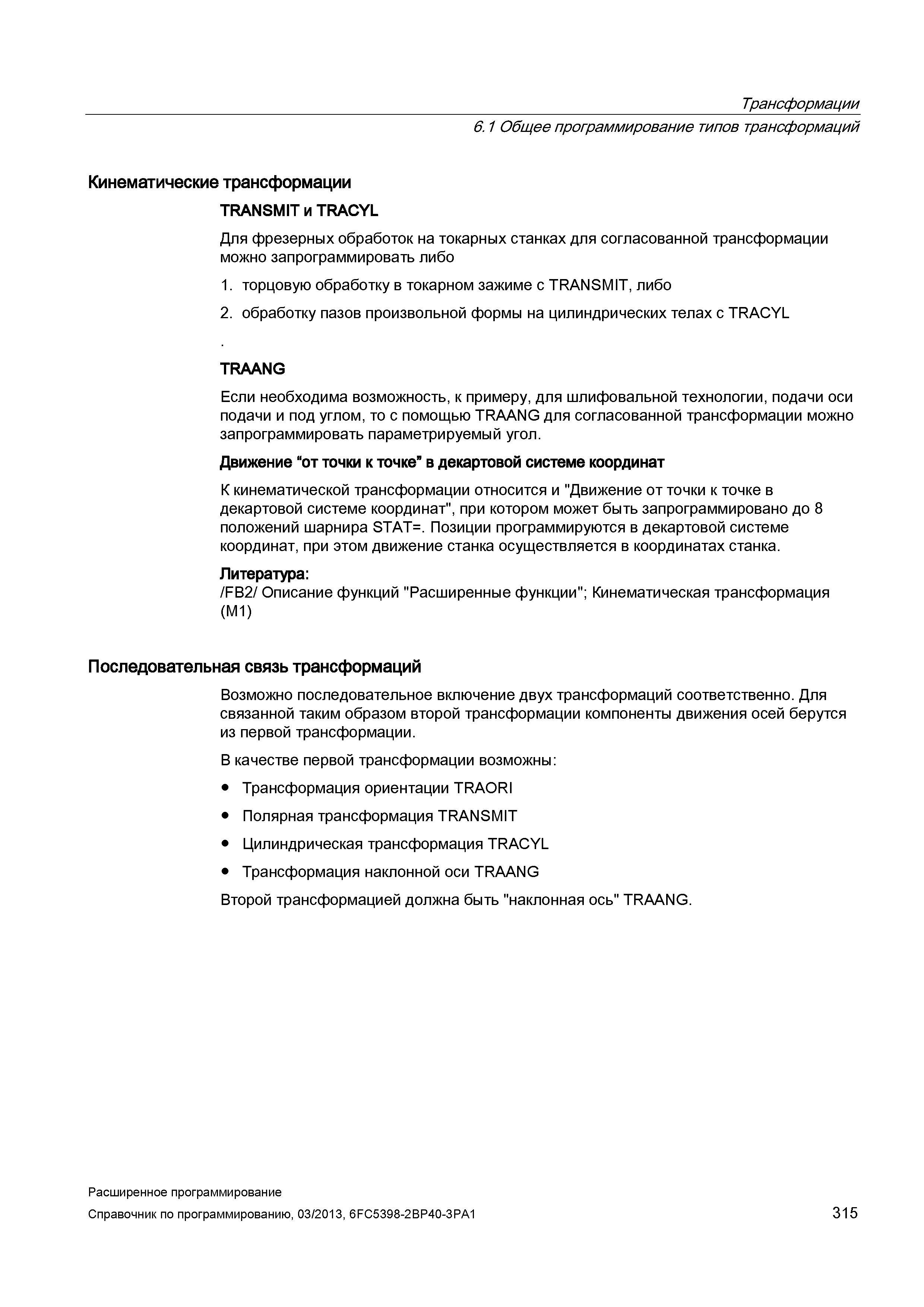

315 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.315

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 315 0315 Lab2u

Трансформации 6.1 Общее программирование типов трансформаций Кинематические трансформации TRANSMIT и TRACYL Для фрезерных обработок на токарных станках для согласованной трансформации можно запрограммировать либо 1. торцовую обработку в токарном зажиме с TRANSMIT, либо 2. обработку пазов произвольной формы на цилиндрических телах с TRACYL TRAANG Если необходима возможность, к примеру, для шлифовальной технологии, подачи оси подачи и под углом, то с помощью TRAANG для согласованной трансформации можно запрограммировать параметрируемый угол. Движение "от точки к точке” в декартовой системе координат К кинематической трансформации относится и "Движение от точки к точке в декартовой системе координат", при котором может быть запрограммировано до 8 положений шарнира STAT=. Позиции программируются в декартовой системе координат, при этом движение станка осуществляется в координатах станка. Литература; /FB2/ Описание функций "Расширенные функции"; Кинематическая трансформация (M1) Последовательная связь трансформаций Возможно последовательное включение двух трансформаций соответственно. Для связанной таким образом второй трансформации компоненты движения осей берутся из первой трансформации. В качестве первой трансформации возможны Трансформация ориентации TRAORI Полярная трансформация TRANSMIT Цилиндрическая трансформация TRACYL Трансформация наклонной оси TRAANG Второй трансформацией должна быть "наклонная ось" TRAANG. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 315
