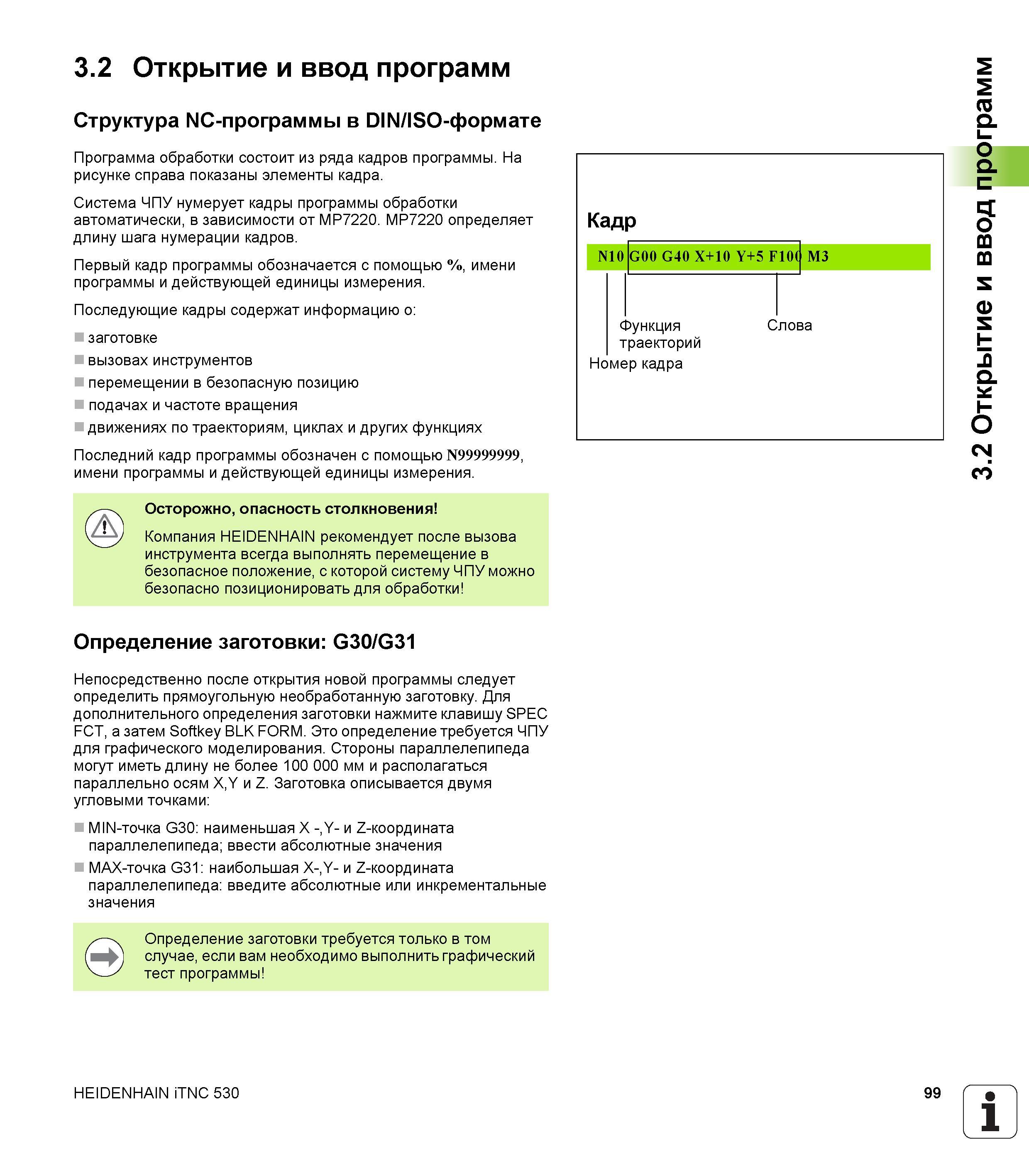

3.2 Открытие и ввод программ Структура NC-программы в DIN/ISO-формате Программа обработки состоит из ряда кадров программы. На рисунке справа показаны элементы кадра. Система ЧПУ нумерует кадры программы обработки автоматически, в зависимости от MP7220. MP7220 определяет длину шага нумерации кадров. Первый кадр программы обозначается с помощью %, имени программы и действующей единицы измерения. Последующие кадры содержат информацию о заготовке вызовах инструментов перемещении в безопасную позицию подачах и частоте вращения движениях по траекториям, циклах и других функциях Последний кадр программы обозначен с помощью N99999999, имени программы и действующей единицы измерения. Кадр N10 G00 G40 X+10 Y+5 F100 M3 Функция Слова траекторий Номер кадра Осторожно, опасность столкновения Компания HEIDENHAIN рекомендует после вызова инструмента всегда выполнять перемещение в безопасное положение, с которой систему ЧПУ можно безопасно позиционировать для обработки Определение заготовки G30/G31 Непосредственно после открытия новой программы следует определить прямоугольную необработанную заготовку. Для дополнительного определения заготовки нажмите клавишу SPEC FCT, а затем Softkey BLK FORM. Это определение требуется ЧПУ для графического моделирования. Стороны параллелепипеда могут иметь длину не более 100 000 мм и располагаться параллельно осям X,Y и Z. Заготовка описывается двумя угловыми точками MIN-точка G30 наименьшая X -,Y- и Z-координата параллелепипеда; ввести абсолютные значения MAX-точка G31 наибольшая X-,Y- и Z-координата параллелепипеда введите абсолютные или инкрементальные значения Определение заготовки требуется только в том случае, если вам необходимо выполнить графический тест программы HEIDENHAIN iTNC 530 99 1 Ч 3.2 Открытие и ввод программ
