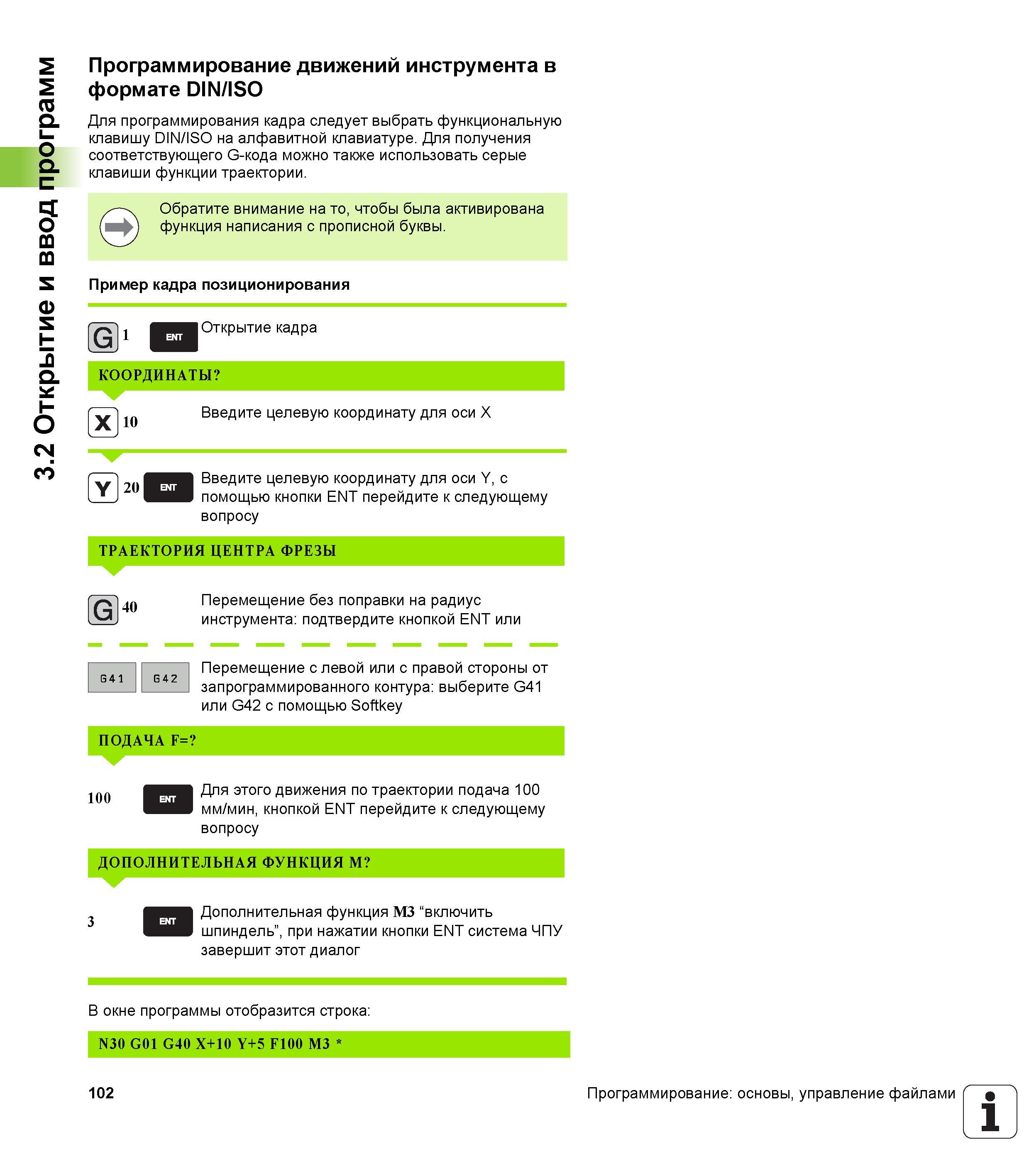

3.2 Открытие и ввод программ Программирование движений инструмента в формате DIN/ISO Для программирования кадра следует выбрать функциональную клавишу DIN/ISO на алфавитной клавиатуре. Для получения соответствующего G-кода можно также использовать серые клавиши функции траектории. Обратите внимание на то, чтобы была активирована функция написания с прописной буквы. Пример кадра позиционирования G Открытие кадра КООРДИНАТЫ 10 Введите целевую координату для оси X 1 20 Введите целевую координату для оси Y, с помощью кнопки ENT перейдите к следующему вопросу ТРАЕКТОРИЯ ЦЕНТРА ФРЕЗЫ 40 Перемещение без поправки на радиус инструмента подтвердите кнопкой ENT или Перемещение с левой или с правой стороны от запрограммированного контура выберите G41 или G42 с помощью Softkey ПОДАЧА F= 100 Для этого движения по траектории подача 100 мм/мин, кнопкой ENT перейдите к следующему вопросу ДОПОЛНИТЕЛЬНАЯ ФУНКЦИЯ M Дополнительная функция M3 “включить шпиндель”, при нажатии кнопки ENT система ЧПУ завершит этот диалог 3 В окне программы отобразится строка N30 G01 G40 X+10 Y+5 F100 M3 102 Программирование основы, управление файлами 1
