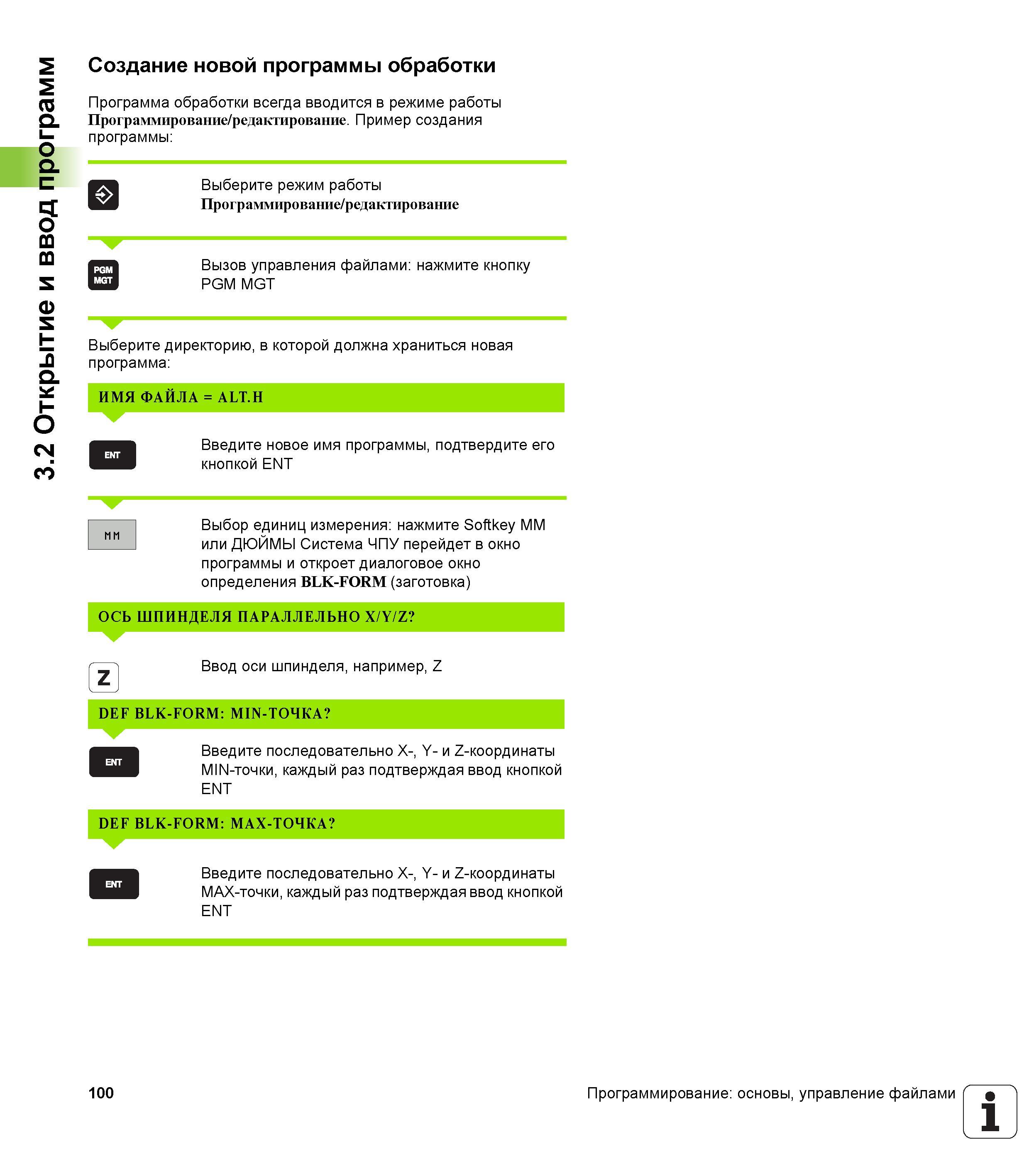

3.2 Открытие и ввод программ Создание новой программы обработки Программа обработки всегда вводится в режиме работы Программирование/редактирование. Пример создания программы Выберите режим работы Программирование/редактирование Вызов управления файлами нажмите кнопку PGM MGT Выберите директорию, в которой должна храниться новая программа ИМЯ ФАЙЛА = ALT.H Введите новое имя программы, подтвердите его кнопкой ENT Выбор единиц измерения нажмите Softkey ММ или ДЮЙМЫ Система ЧПУ перейдет в окно программы и откроет диалоговое окно определения BLK-FORM (заготовка) ОСЬ ШПИНДЕЛЯ ПАРАЛЛЕЛЬНО X/Y/Z Ввод оси шпинделя, например, Z DEF BLK-FORM MIN-ТОЧКА Введите последовательно X-, Y- и Z-координаты MIN-точки, каждый раз подтверждая ввод кнопкой ENT DEF BLK-FORM MAX-ТОЧКА Введите последовательно X-, Y- и Z-координаты MAX-точки, каждый раз подтверждая ввод кнопкой ENT 100 Программирование основы, управление файлами
