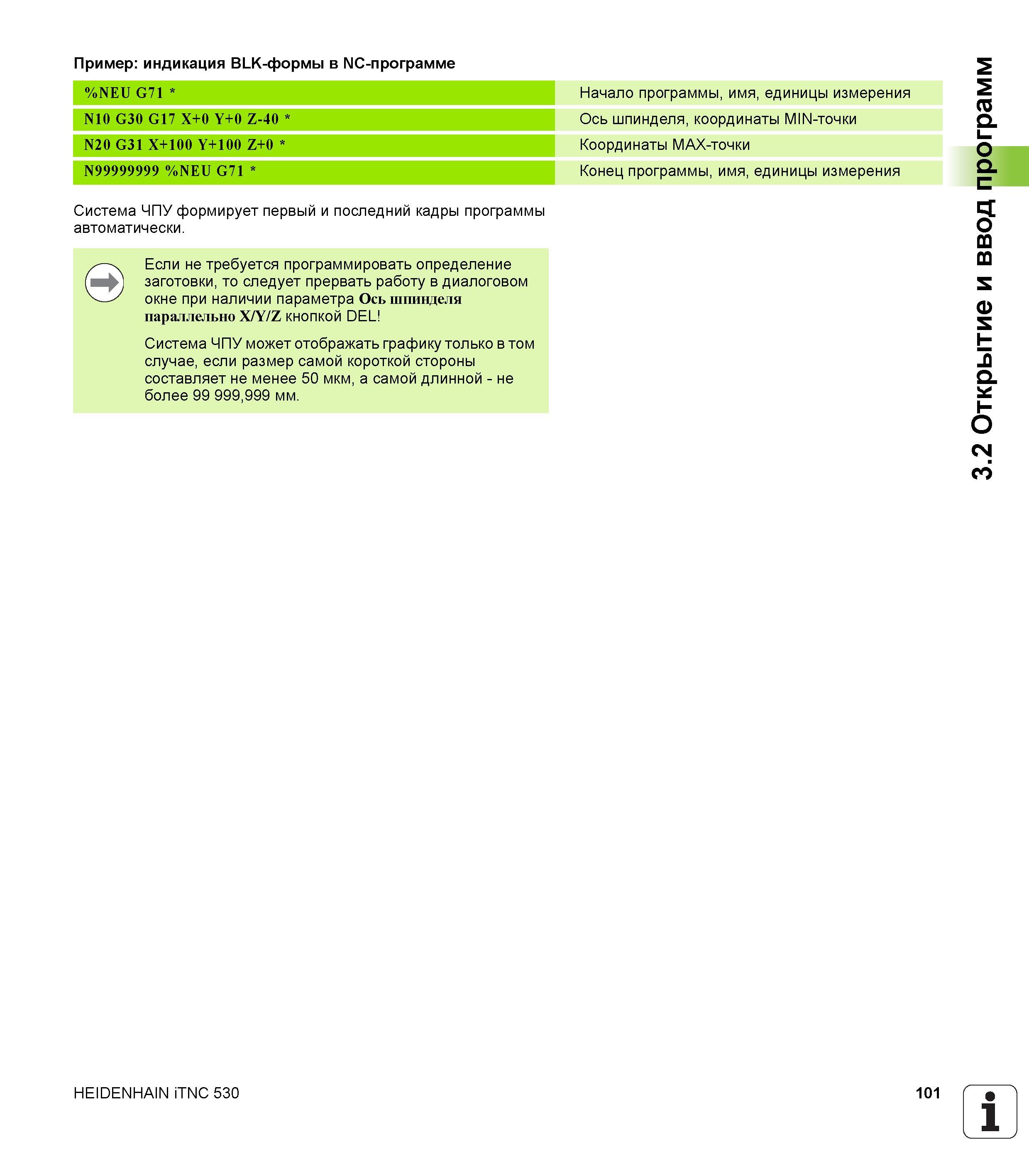

Пример индикация BLK-формы в NC-программе %NEU G71 Начало программы, имя, единицы измерения N10 G30 G17 X+0 Y+0 Z-40 Ось шпинделя, координаты MIN-точки N20 G31 X+100 Y+100 Z+0 Координаты MAX-точки N99999999 %NEU G71 Конец программы, имя, единицы измерения Система ЧПУ формирует первый и последний кадры программы автоматически. Если не требуется программировать определение заготовки, то следует прервать работу в диалоговом окне при наличии параметра Ось шпинделя параллельно X/Y/Z кнопкой DEL Система ЧПУ может отображать графику только в том случае, если размер самой короткой стороны составляет не менее 50 мкм, а самой длинной - не более 99 999,999 мм. HEIDENHAIN iTNC 530 101 1 3.2 Открытие и ввод программ
