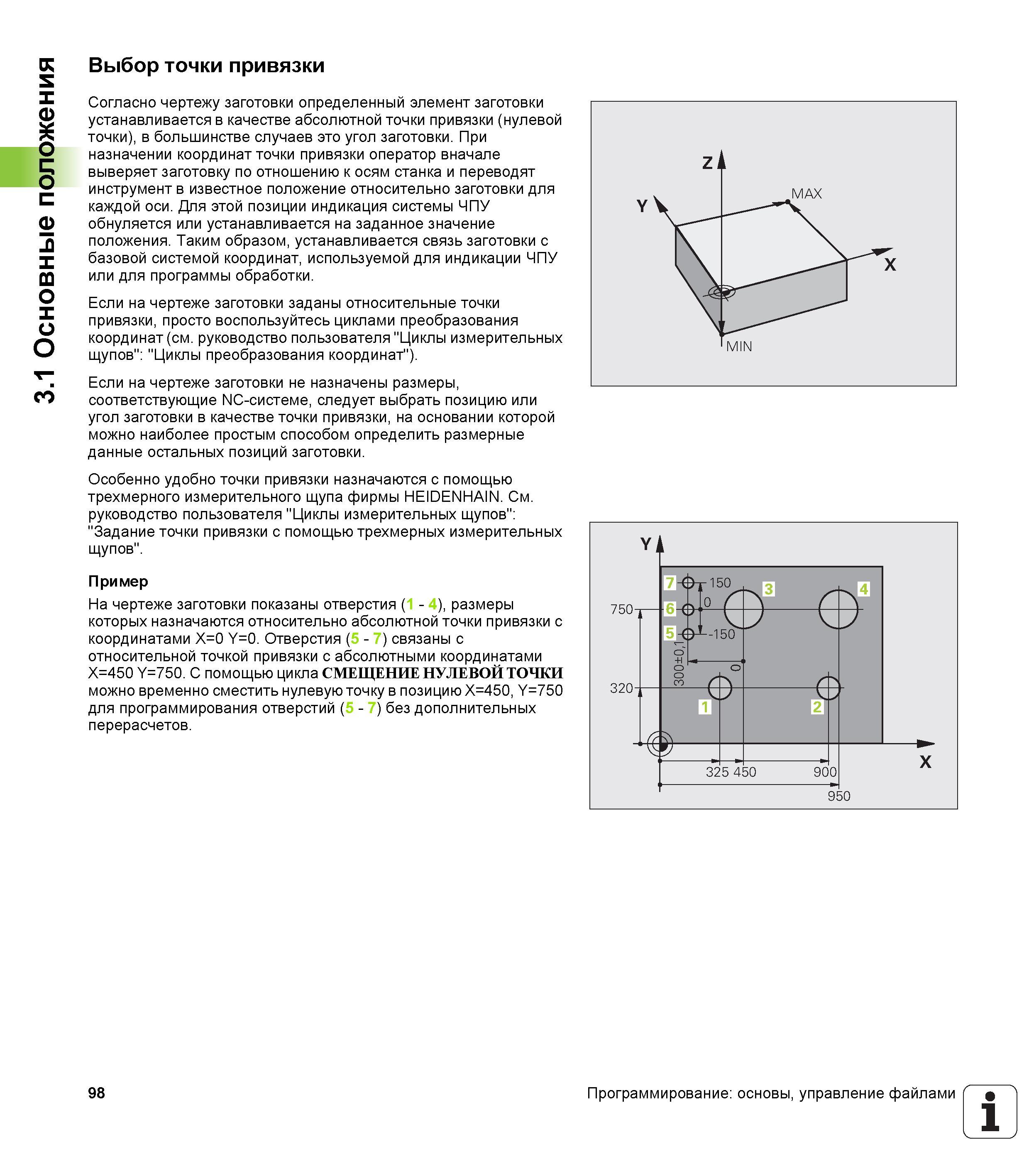

3.1 Основные положения Выбор точки привязки Согласно чертежу заготовки определенный элемент заготовки устанавливается в качестве абсолютной точки привязки (нулевой точки), в большинстве случаев это угол заготовки. При назначении координат точки привязки оператор вначале выверяет заготовку по отношению к осям станка и переводят инструмент в известное положение относительно заготовки для каждой оси. Для этой позиции индикация системы ЧПУ обнуляется или устанавливается на заданное значение положения. Таким образом, устанавливается связь заготовки с базовой системой координат, используемой для индикации ЧПУ или для программы обработки. Если на чертеже заготовки заданы относительные точки привязки, просто воспользуйтесь циклами преобразования координат (см. руководство пользователя " Циклы измерительных щупов" "Циклы преобразования координат"). Если на чертеже заготовки не назначены размеры, соответствующие NC-системе, следует выбрать позицию или угол заготовки в качестве точки привязки, на основании которой можно наиболее простым способом определить размерные данные остальных позиций заготовки. Особенно удобно точки привязки назначаются с помощью трехмерного измерительного щупа фирмы HEIDENHAIN. См. руководство пользователя "Циклы измерительных щупов" "Задание точки привязки с помощью трехмерных измерительных щупов". Пример На чертеже заготовки показаны отверстия (1 - 4), размеры которых назначаются относительно абсолютной точки привязки с координатами X=0 Y=0. Отверстия (5 - 7) связаны с относительной точкой привязки с абсолютными координатами X=450 Y=750. С помощью цикла СМЕЩЕНИЕ НУЛЕВОЙ ТОЧКИ можно временно сместить нулевую точку в позицию X=450, Y=750 для программирования отверстий (5 - 7) без дополнительных перерасчетов. 98 Программирование основы, управление файлами 1
