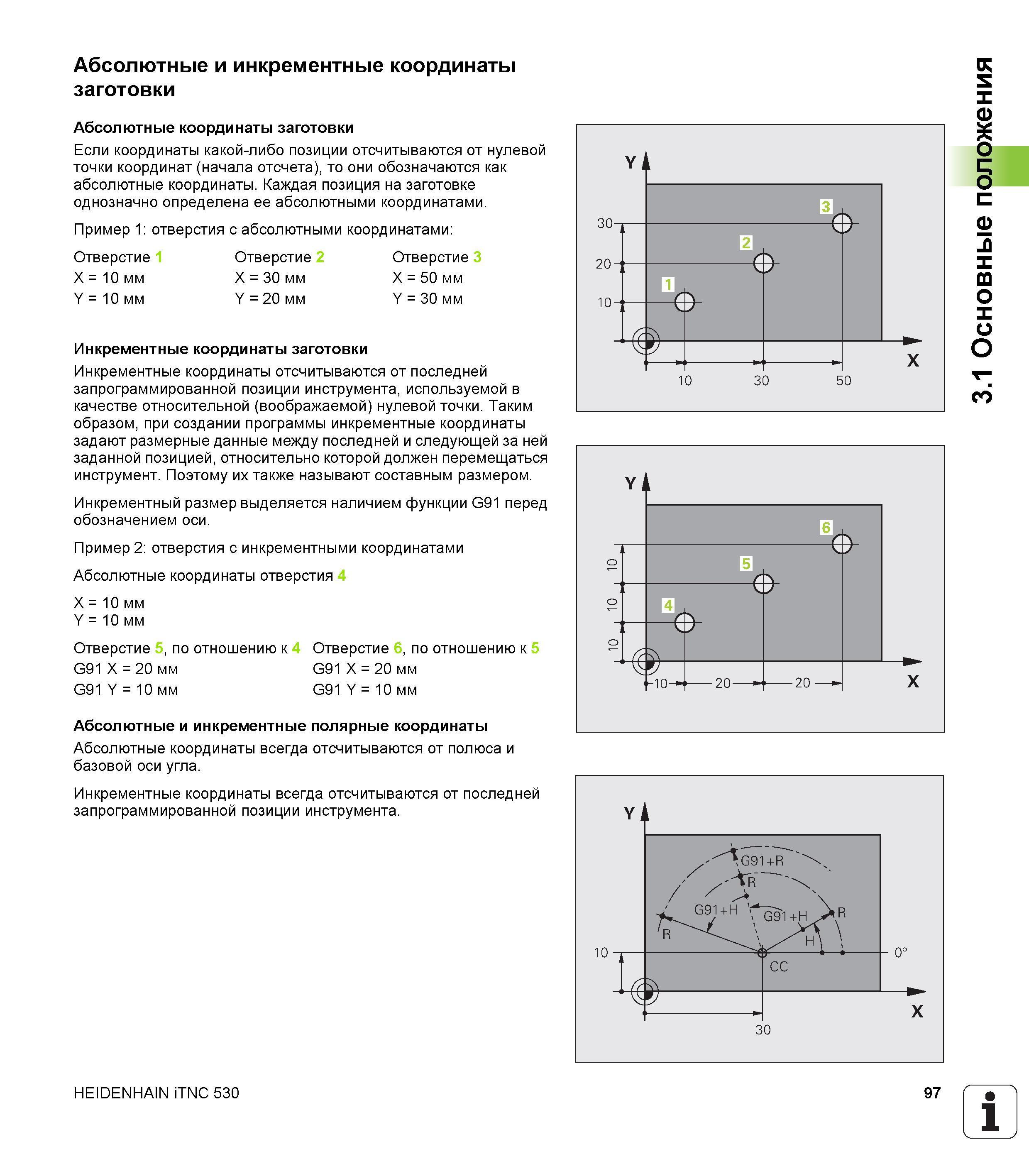

Абсолютные и инкрементные координаты заготовки Абсолютные координаты заготовки Если координаты какой-либо позиции отсчитываются от нулевой точки координат (начала отсчета), то они обозначаются как абсолютные координаты. Каждая позиция на заготовке однозначно определена ее абсолютными координатами. Пример 1 отверстия с абсолютными координатами Отверстие 1 Отверстие 2 Отверстие 3 X = 10 мм X = 30 мм X = 50 мм Y = 10 мм Y = 20 мм Y = 30 мм Инкрементные координаты заготовки Инкрементные координаты отсчитываются от последней запрограммированной позиции инструмента, используемой в качестве относительной (воображаемой) нулевой точки. Таким образом, при создании программы инкрементные координаты задают размерные данные между последней и следующей за ней заданной позицией, относительно которой должен перемещаться инструмент. Поэтому их также называют составным размером. Инкрементный размер выделяется наличием функции G91 перед обозначением оси. Пример 2 отверстия с инкрементными координатами Абсолютные координаты отверстия 4 X = 10 мм Y = 10 мм Отверстие 5, по отношению к 4 Отверстие 6, по отношению к 5 G91 X = 20 мм G91 X = 20 мм G91 Y = 10 мм G91 Y = 10 мм Абсолютные и инкрементные полярные координаты Абсолютные координаты всегда отсчитываются от полюса и базовой оси угла. Инкрементные координаты всегда отсчитываются от последней запрограммированной позиции инструмента. HEIDENHAIN iTNC 530 97 1 Ч 3.1 Основные положения
