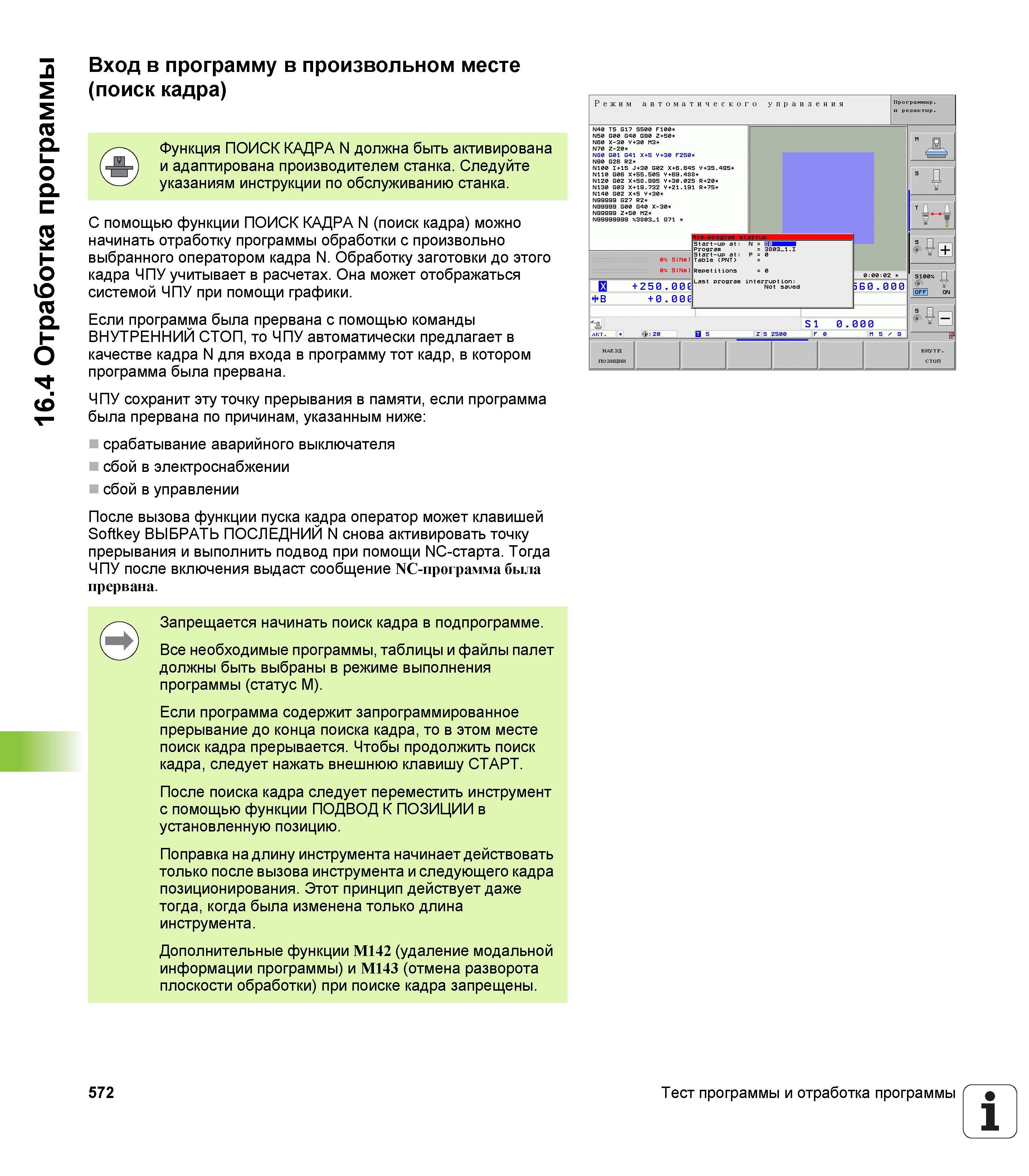

16.4 Отработка программы Вход в программу в произвольном месте (поиск кадра) Функция ПОИСК КАДРА N должна быть активирована и адаптирована производителем станка. Следуйте указаниям инструкции по обслуживанию станка. С помощью функции ПОИСК КАДРА N (поиск кадра) можно начинать отработку программы обработки с произвольно выбранного оператором кадра N. Обработку заготовки до этого кадра ЧПУ учитывает в расчетах. Она может отображаться системой ЧПУ при помощи графики. Если программа была прервана с помощью команды ВНУТРЕННИЙ СТОП, то ЧПУ автоматически предлагает в качестве кадра N для входа в программу тот кадр, в котором программа была прервана. ЧПУ сохранит эту точку прерывания в памяти, если программа была прервана по причинам, указанным ниже срабатывание аварийного выключателя сбой в электроснабжении сбой в управлении После вызова функции пуска кадра оператор может клавишей Softkey ВЫБРАТЬ ПОСЛЕДНИЙ N снова активировать точку прерывания и выполнить подвод при помощи NC-старта. Тогда ЧПУ после включения выдаст сообщение NC-программа была прервана. Запрещается начинать поиск кадра в подпрограмме. Все необходимые программы, таблицы и файлы палет должны быть выбраны в режиме выполнения программы (статус M). Если программа содержит запрограммированное прерывание до конца поиска кадра, то в этом месте поиск кадра прерывается. Чтобы продолжить поиск кадра, следует нажать внешнюю клавишу СТАРТ. После поиска кадра следует переместить инструмент с помощью функции ПОДВОД К ПОЗИЦИИ в установленную позицию. Поправка на длину инструмента начинает действовать только после вызова инструмента и следующего кадра позиционирования. Этот принцип действует даже тогда, когда была изменена только длина инструмента. Дополнительные функции M142 (удаление модальной информации программы) и M143 (отмена разворота плоскости обработки) при поиске кадра запрещены. 572 Тест программы и отработка программы 1
