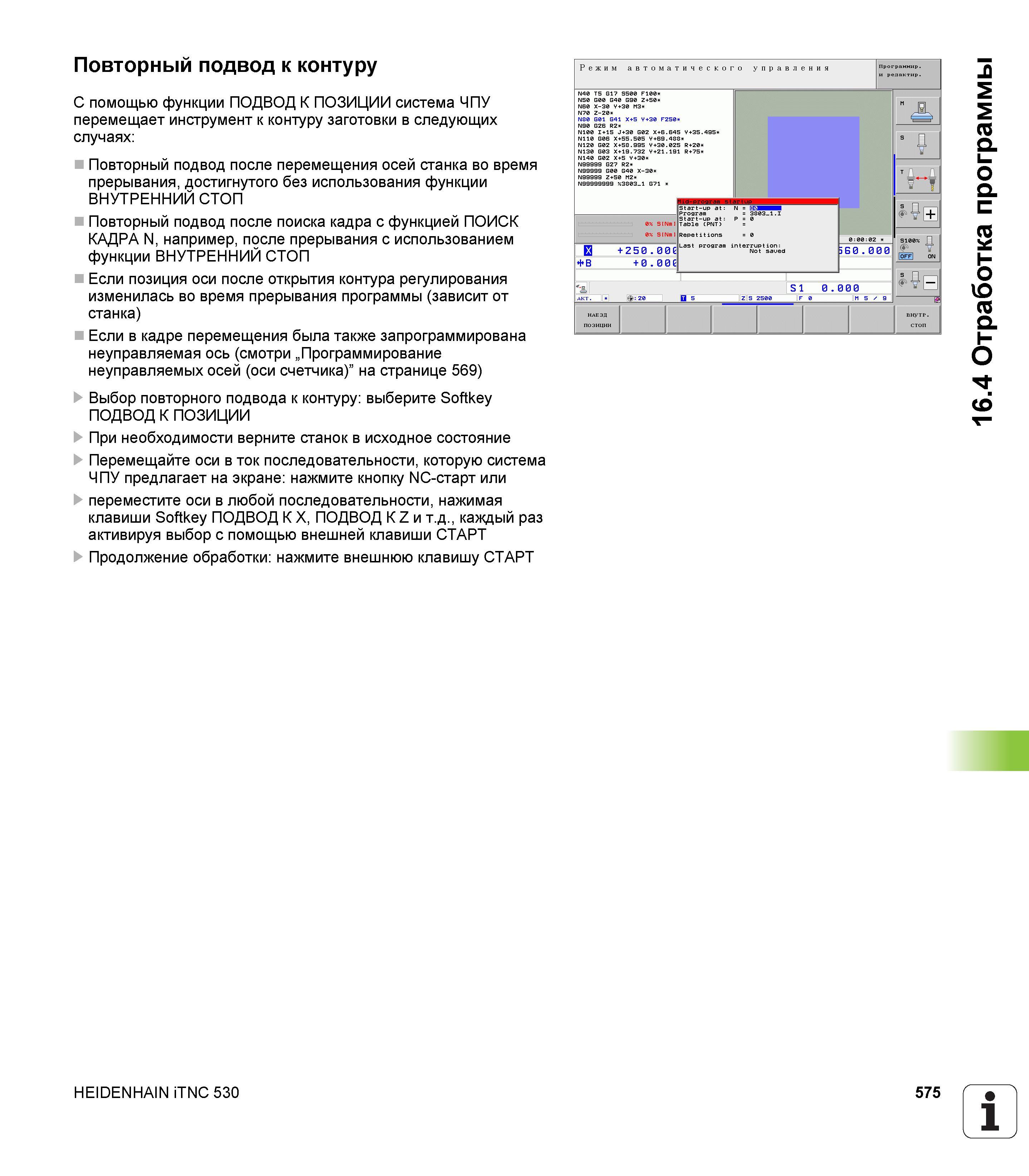

Повторный подвод к контуру С помощью функции ПОДВОД К ПОЗИЦИИ система ЧПУ перемещает инструмент к контуру заготовки в следующих случаях Повторный подвод после перемещения осей станка во время прерывания, достигнутого без использования функции ВНУТРЕННИЙ СТОП Повторный подвод после поиска кадра с функцией ПОИСК КАДРА N, например, после прерывания с использованием функции ВНУТРЕННИЙ СТОП Если позиция оси после открытия контура регулирования изменилась во время прерывания программы (зависит от станка) Если в кадре перемещения была также запрограммирована неуправляемая ось (смотри „Программирование неуправляемых осей (оси счетчика)” на странице 569) Выбор повторного подвода к контуру выберите Softkey ПОДВОД К ПОЗИЦИИ При необходимости верните станок в исходное состояние Перемещайте оси в ток последовательности, которую система ЧПУ предлагает на экране нажмите кнопку NC-старт или переместите оси в любой последовательности, нажимая клавиши Softkey ПОДВОД К X, ПОДВОД К Z и т.д., каждый раз активируя выбор с помощью внешней клавиши СТАРТ Продолжение обработки нажмите внешнюю клавишу СТАРТ HEIDENHAIN iTNC 530 575 1 16.4 Отработка программы
