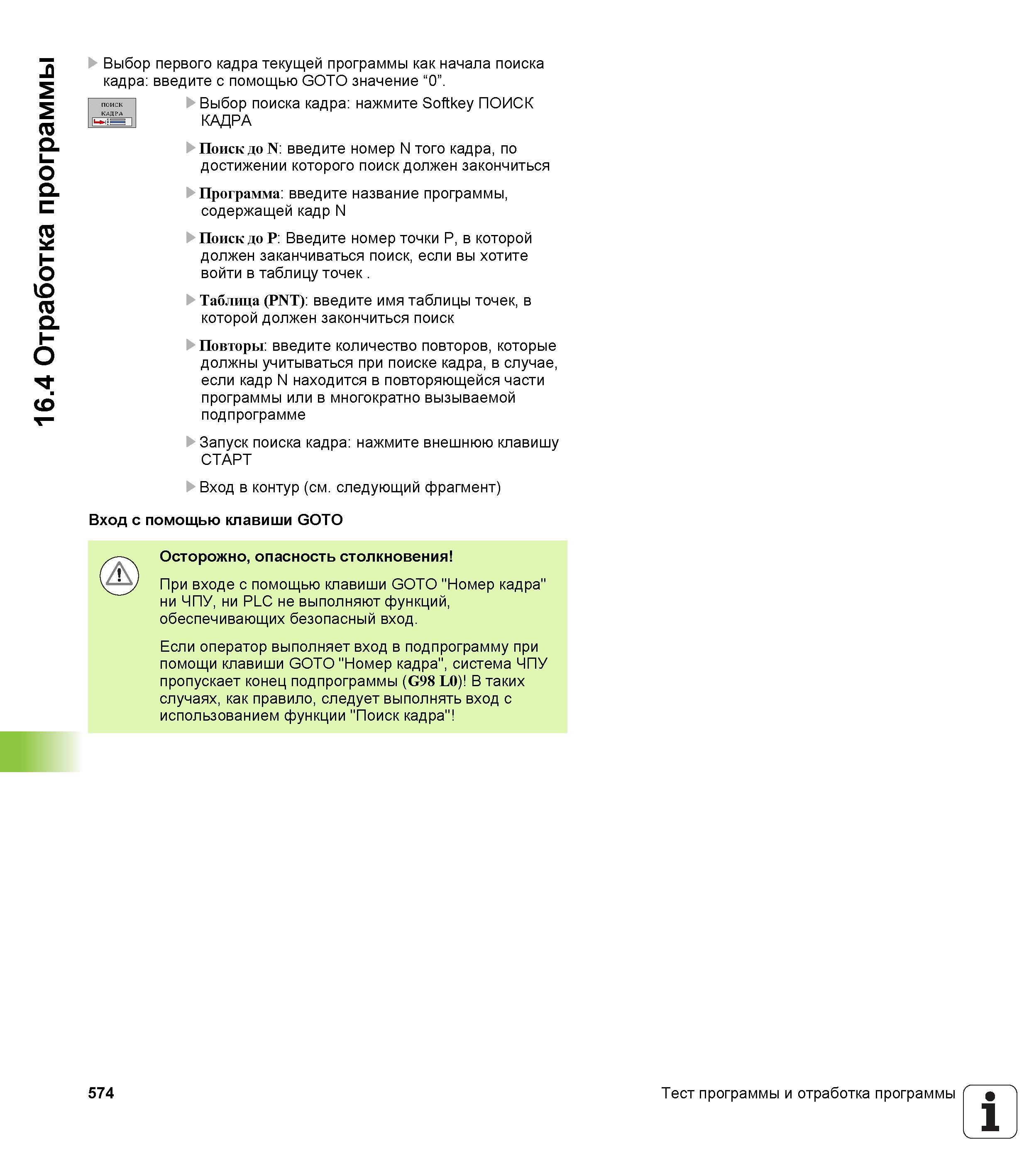

16.4 Отработка программы Выбор первого кадра текущей программы как начала поиска кадра введите с помощью GOTO значение “0”. I Выбор поиска кадра нажмите Softkey ПОИСК Sml КАДРА Поиск до N введите номер N того кадра, по достижении которого поиск должен закончиться Программа введите название программы, содержащей кадр N Поиск до P Введите номер точки Р, в которой должен заканчиваться поиск, если вы хотите войти в таблицу точек . Таблица (PNT) введите имя таблицы точек, в которой должен закончиться поиск Повторы введите количество повторов, которые должны учитываться при поиске кадра, в случае, если кадр N находится в повторяющейся части программы или в многократно вызываемой подпрограмме Запуск поиска кадра нажмите внешнюю клавишу СТАРТ Вход в контур (см. следующий фрагмент) Вход с помощью клавиши GOTO Осторожно, опасность столкновения При входе с помощью клавиши GOTO "Номер кадра" ни ЧПУ, ни PLC не выполняют функций, обеспечивающих безопасный вход. Если оператор выполняет вход в подпрограмму при помощи клавиши GOTO "Номер кадра", система ЧПУ пропускает конец подпрограммы (G98 L0) В таких случаях, как правило, следует выполнять вход с использованием функции "Поиск кадра" 574 Тест программы и отработка программы 1
