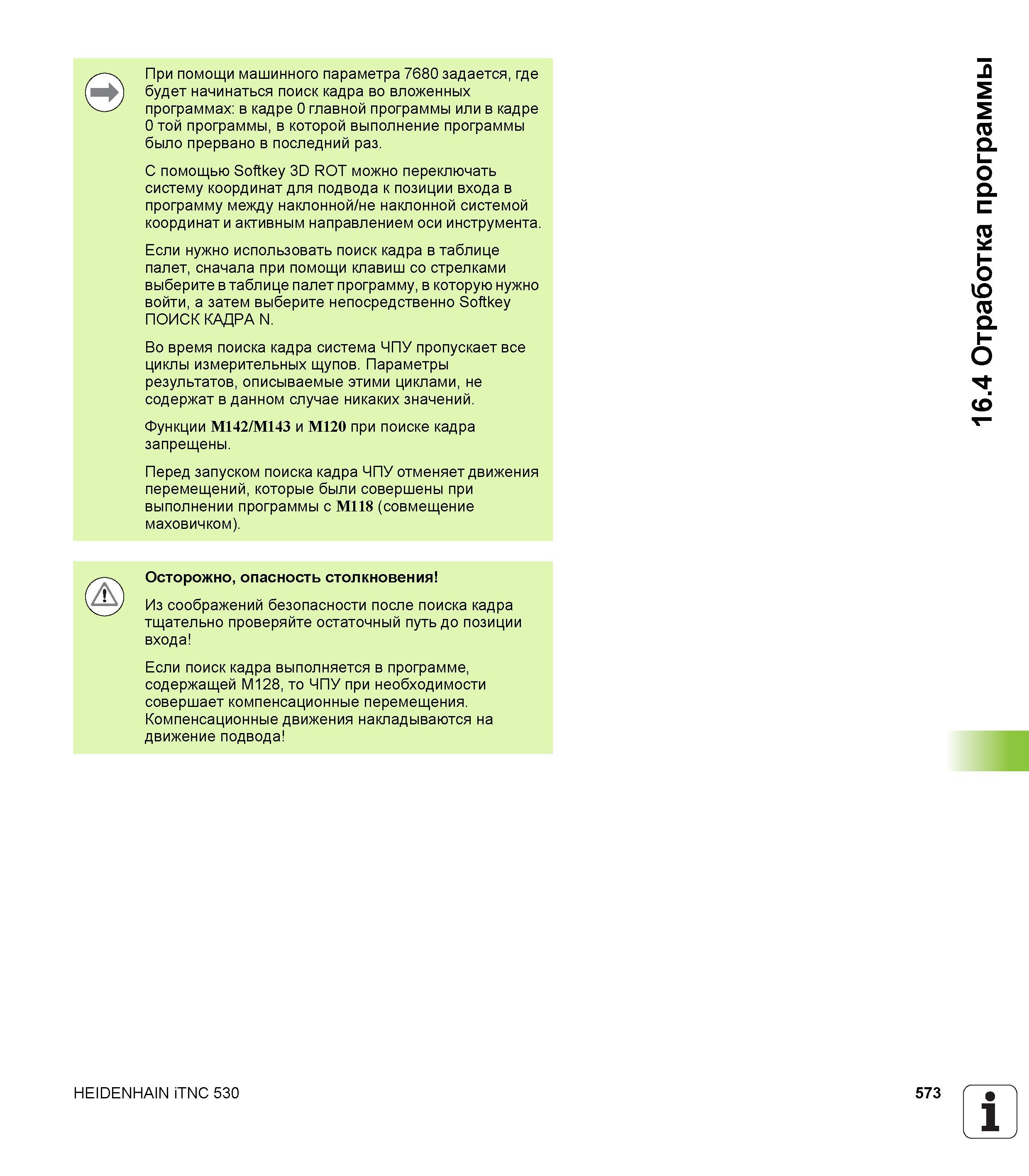

573 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.573

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 573 0573 Lab2u

При помощи машинного параметра 7680 задается, где будет начинаться поиск кадра во вложенных программах в кадре 0 главной программы или в кадре 0 той программы, в которой выполнение программы было прервано в последний раз. С помощью Softkey 3D ROT можно переключать систему координат для подвода к позиции входа в программу между наклонной/не наклонной системой координат и активным направлением оси инструмента. Если нужно использовать поиск кадра в таблице палет, сначала при помощи клавиш со стрелками выберите в таблице палет программу, в которую нужно войти, а затем выберите непосредственно Softkey ПОИСК КАДРА N. Во время поиска кадра система ЧПУ пропускает все циклы измерительных щупов. Параметры результатов, описываемые этими циклами, не содержат в данном случае никаких значений. Функции M142/M143 и M120 при поиске кадра запрещены. Перед запуском поиска кадра ЧПУ отменяет движения перемещений, которые были совершены при выполнении программы с M118 (совмещение маховичком). Осторожно, опасность столкновения Из соображений безопасности после поиска кадра тщательно проверяйте остаточный путь до позиции входа Если поиск кадра выполняется в программе, содержащей M128, то ЧПУ при необходимости совершает компенсационные перемещения. Компенсационные движения накладываются на движение подвода HEIDENHAIN iTNC 530 573 1 16.4 Отработка программы
