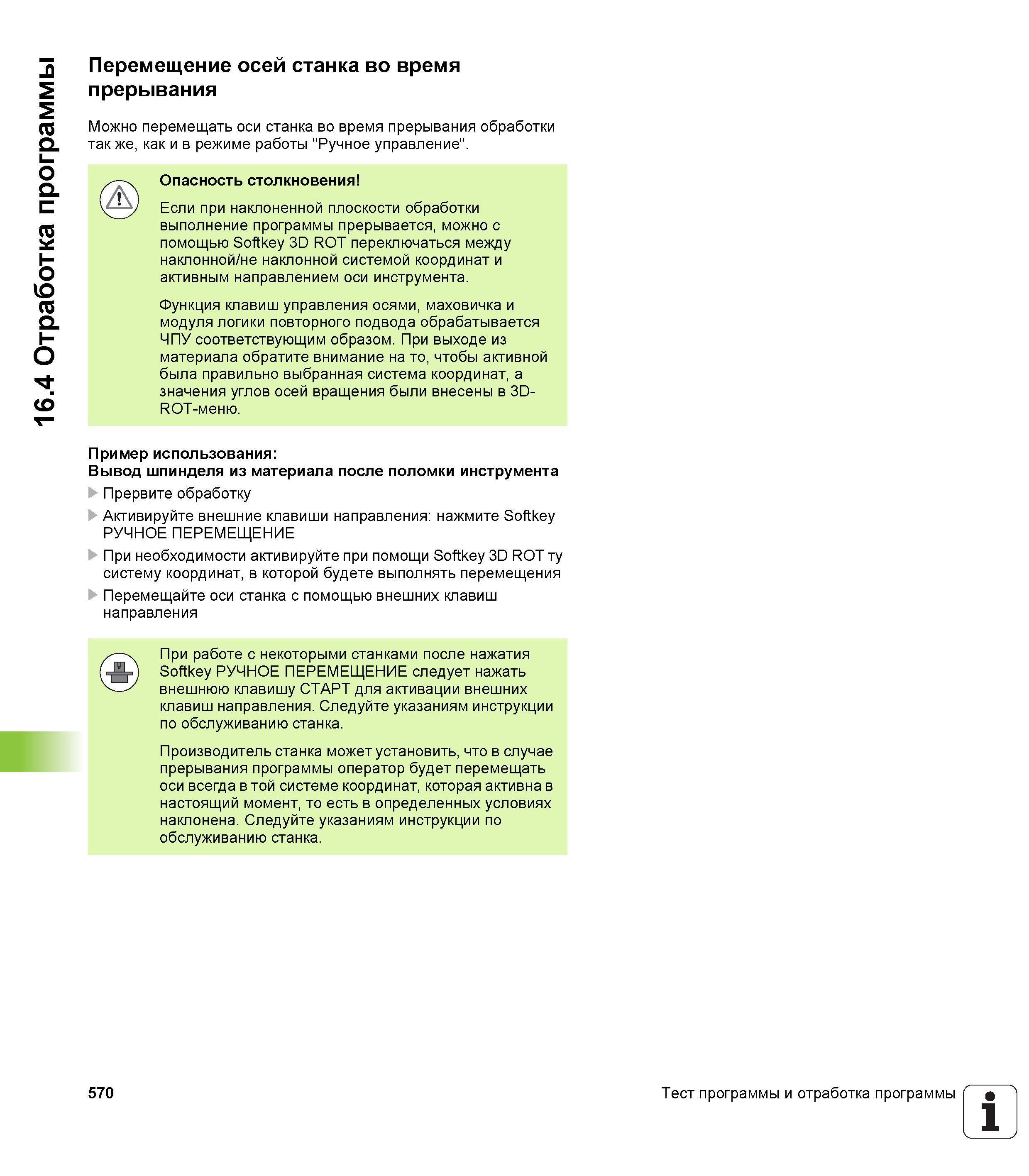

570 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.570

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 570 0570 Lab2u

16.4 Отработка программы Перемещение осей станка во время прерывания Можно перемещать оси станка во время прерывания обработки так же, как и в режиме работы "Ручное управление". Опасность столкновения Если при наклоненной плоскости обработки выполнение программы прерывается, можно с помощью Softkey 3D ROT переключаться между наклонной/не наклонной системой координат и активным направлением оси инструмента. Функция клавиш управления осями, маховичка и модуля логики повторного подвода обрабатывается ЧПУ соответствующим образом. При выходе из материала обратите внимание на то, чтобы активной была правильно выбранная система координат, а значения углов осей вращения были внесены в 3D-ROT-меню. Пример использования Вывод шпинделя из материала после поломки инструмента Прервите обработку Активируйте внешние клавиши направления нажмите Softkey РУЧНОЕ ПЕРЕМЕЩЕНИЕ При необходимости активируйте при помощи Softkey 3D ROT ту систему координат, в которой будете выполнять перемещения Перемещайте оси станка с помощью внешних клавиш направления При работе с некоторыми станками после нажатия Softkey РУЧНОЕ ПЕРЕМЕЩЕНИЕ следует нажать внешнюю клавишу СТАРТ для активации внешних клавиш направления. Следуйте указаниям инструкции по обслуживанию станка. Производитель станка может установить, что в случае прерывания программы оператор будет перемещать оси всегда в той системе координат, которая активна в настоящий момент, то есть в определенных условиях наклонена. Следуйте указаниям инструкции по обслуживанию станка. 570 Тест программы и отработка программы 1
