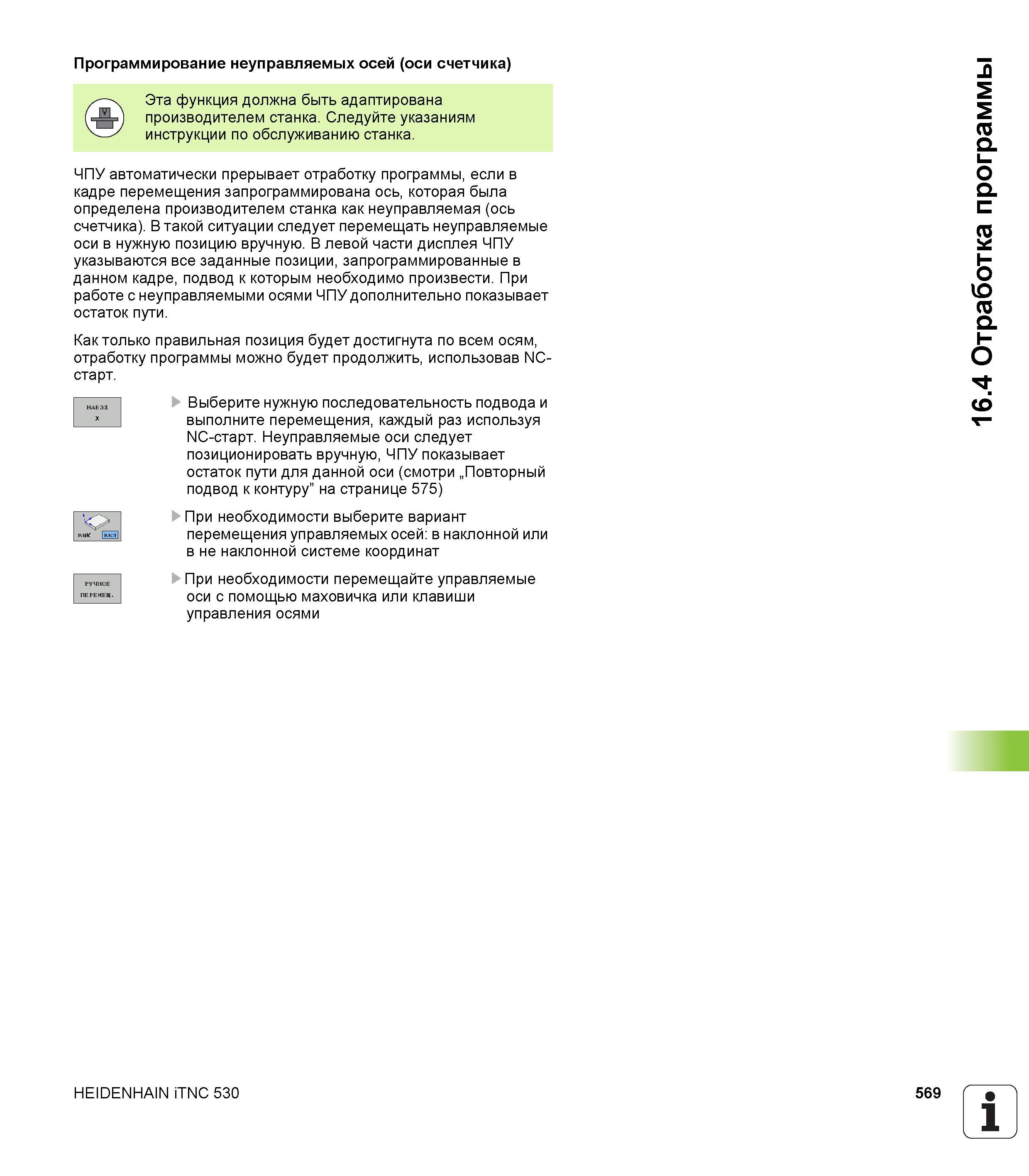

569 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.569

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 569 0569 Lab2u

Программирование неуправляемых осей (оси счетчика) ЧПУ автоматически прерывает отработку программы, если в кадре перемещения запрограммирована ось, которая была определена производителем станка как неуправляемая (ось счетчика). В такой ситуации следует перемещать неуправляемые оси в нужную позицию вручную. В левой части дисплея ЧПУ указываются все заданные позиции, запрограммированные в данном кадре, подвод к которым необходимо произвести. При работе с неуправляемыми осями ЧПУ дополнительно показывает остаток пути. Как только правильная позиция будет достигнута по всем осям, отработку программы можно будет продолжить, использовав NC-старт. Выберите нужную последовательность подвода и выполните перемещения, каждый раз используя NC-старт. Неуправляемые оси следует позиционировать вручную, ЧПУ показывает остаток пути для данной оси (смотри „Повторный подвод к контуру” на странице 575) При необходимости выберите вариант Эта функция должна быть адаптирована производителем станка. Следуйте указаниям инструкции по обслуживанию станка. перемещения управляемых осей в наклонной или в не наклонной системе координат РУЧНОЕ При необходимости перемещайте управляемые ПЕРЕМЕЩ. оси с помощью маховичка или клавиши управления осями HEIDENHAIN iTNC 530 569 1 16.4 Отработка программы
