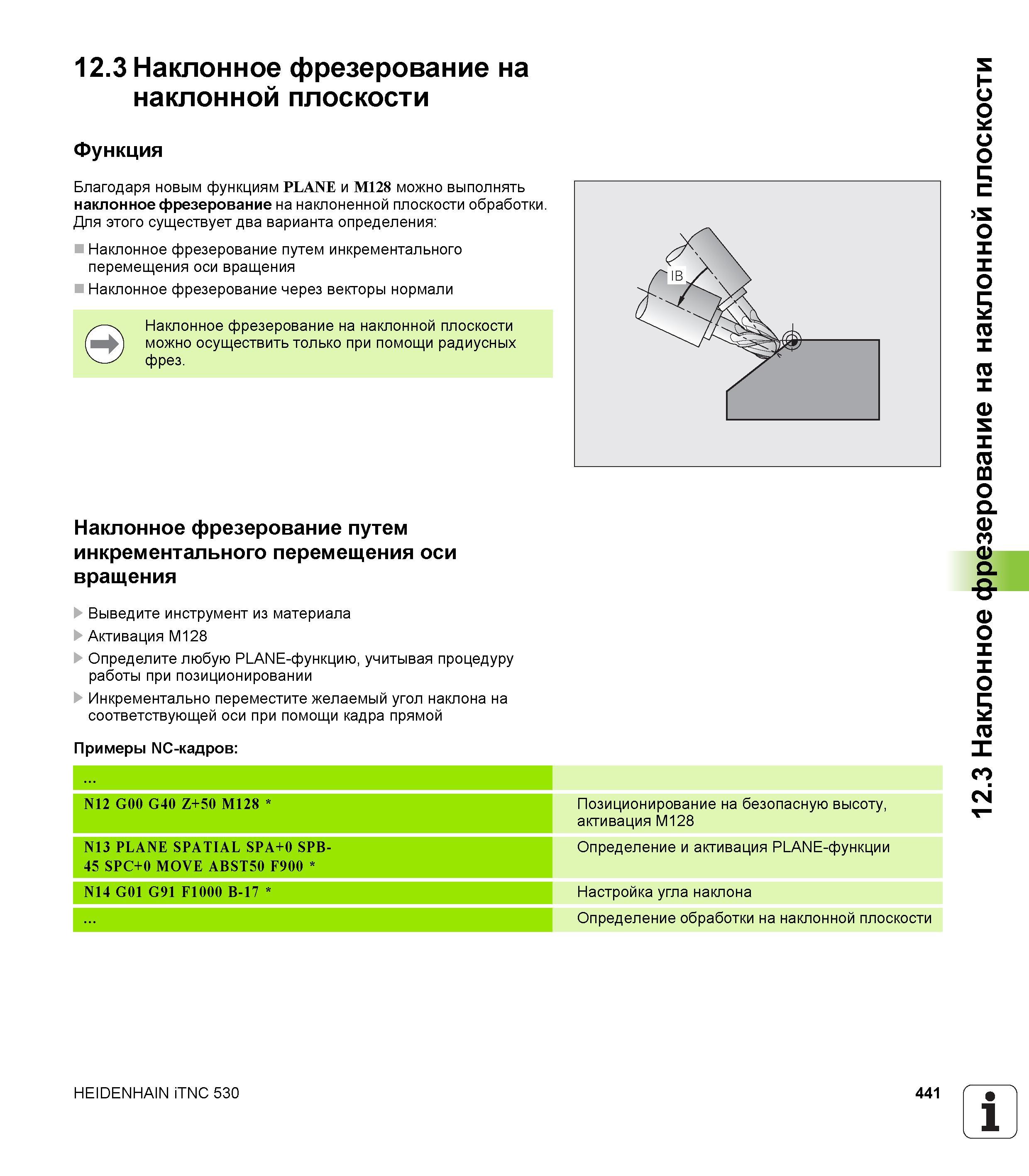

12.3 Наклонное фрезерование на наклонной плоскости Функция Благодаря новым функциям PLANE и M128 можно выполнять наклонное фрезерование на наклоненной плоскости обработки. Для этого существует два варианта определения Наклонное фрезерование путем инкрементального перемещения оси вращения Наклонное фрезерование через векторы нормали Наклонное фрезерование на наклонной плоскости можно осуществить только при помощи радиусных фрез. Наклонное фрезерование путем инкрементального перемещения оси вращения Выведите инструмент из материала Активация M128 Определите любую PLANE-функцию, учитывая процедуру работы при позиционировании Инкрементально переместите желаемый угол наклона на соответствующей оси при помощи кадра прямой Примеры NC-кадров N12 G00 G40 Z+50 M128 Позиционирование на безопасную высоту, активация M128 N13 PLANE SPATIAL SPA+0 SPB-45 SPC+0 MOVE ABST50 F900 Определение и активация PLANE-функции N14 G01 G91 F1000 B-17 Настройка угла наклона Определение обработки на наклонной плоскости HEIDENHAIN iTNC 530 441 1 12.3 Наклонное фрезерование на наклонной плоскости
