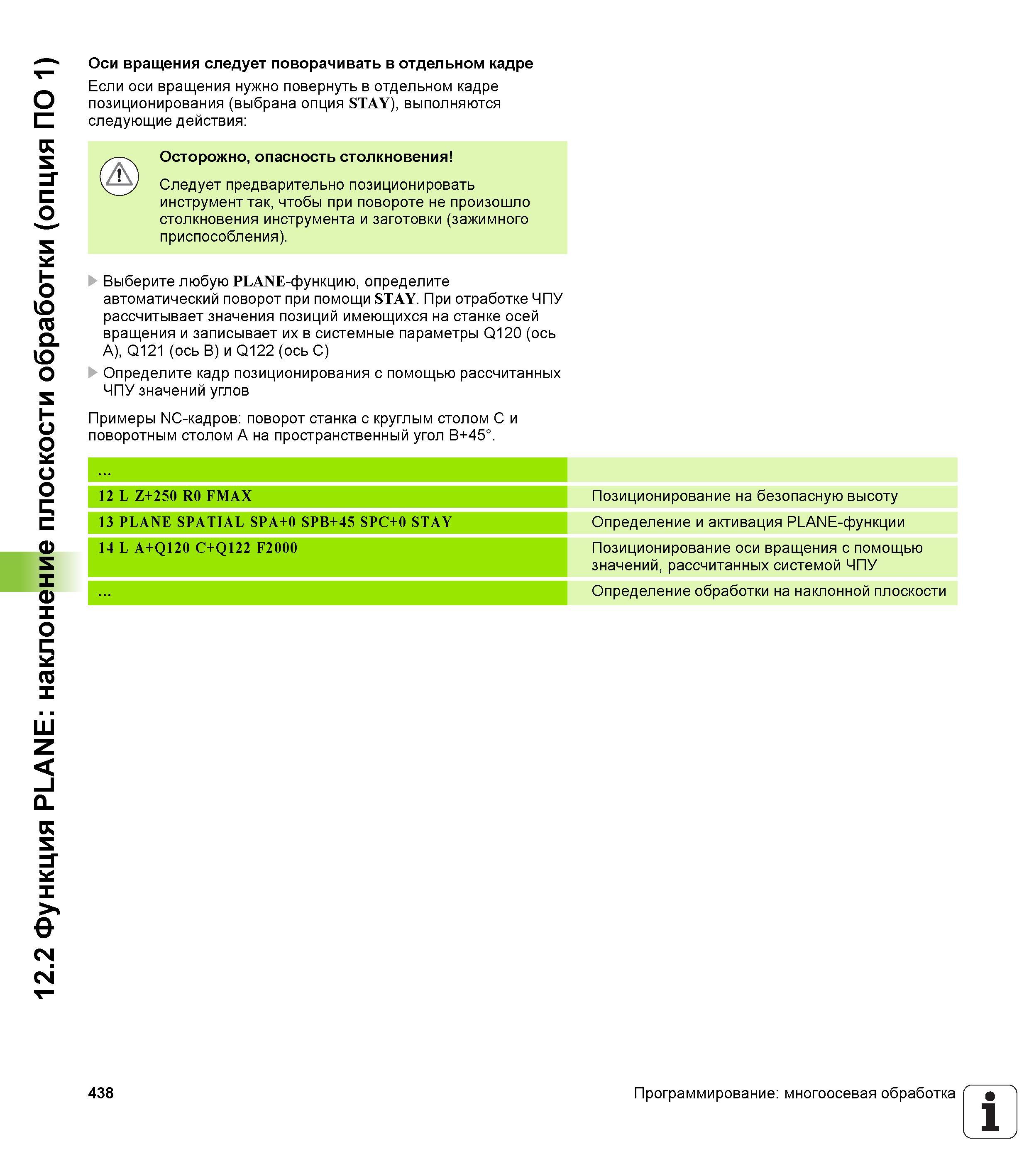

438 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.438

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 438 0438 Lab2u

12.2 Функция PLANE наклонение плоскости обработки (опция ПО 1) Оси вращения следует поворачивать в отдельном кадре Если оси вращения нужно повернуть в отдельном кадре позиционирования (выбрана опция STAY), выполняются следующие действия Осторожно, опасность столкновения Следует предварительно позиционировать инструмент так, чтобы при повороте не произошло столкновения инструмента и заготовки (зажимного приспособления). Выберите любую PLANE-функцию, определите автоматический поворот при помощи STAY. При отработке ЧПУ рассчитывает значения позиций имеющихся на станке осей вращения и записывает их в системные параметры Q120 (ось A), Q121 (ось B) и Q122 (ось C) Определите кадр позиционирования с помощью рассчитанных ЧПУ значений углов Примеры NC-кадров поворот станка с круглым столом C и поворотным столом A на пространственный угол B+45°. 12 L Z+250 R0 FMAX Позиционирование на безопасную высоту 13 PLANE SPATIAL SPA+0 SPB+45 SPC+0 STAY Определение и активация PLANE-функции 14 L A+Q120 C+Q122 F2000 Позиционирование оси вращения с помощью значений, рассчитанных системой ЧПУ Определение обработки на наклонной плоскости 438 Программирование многоосевая обработка 1
