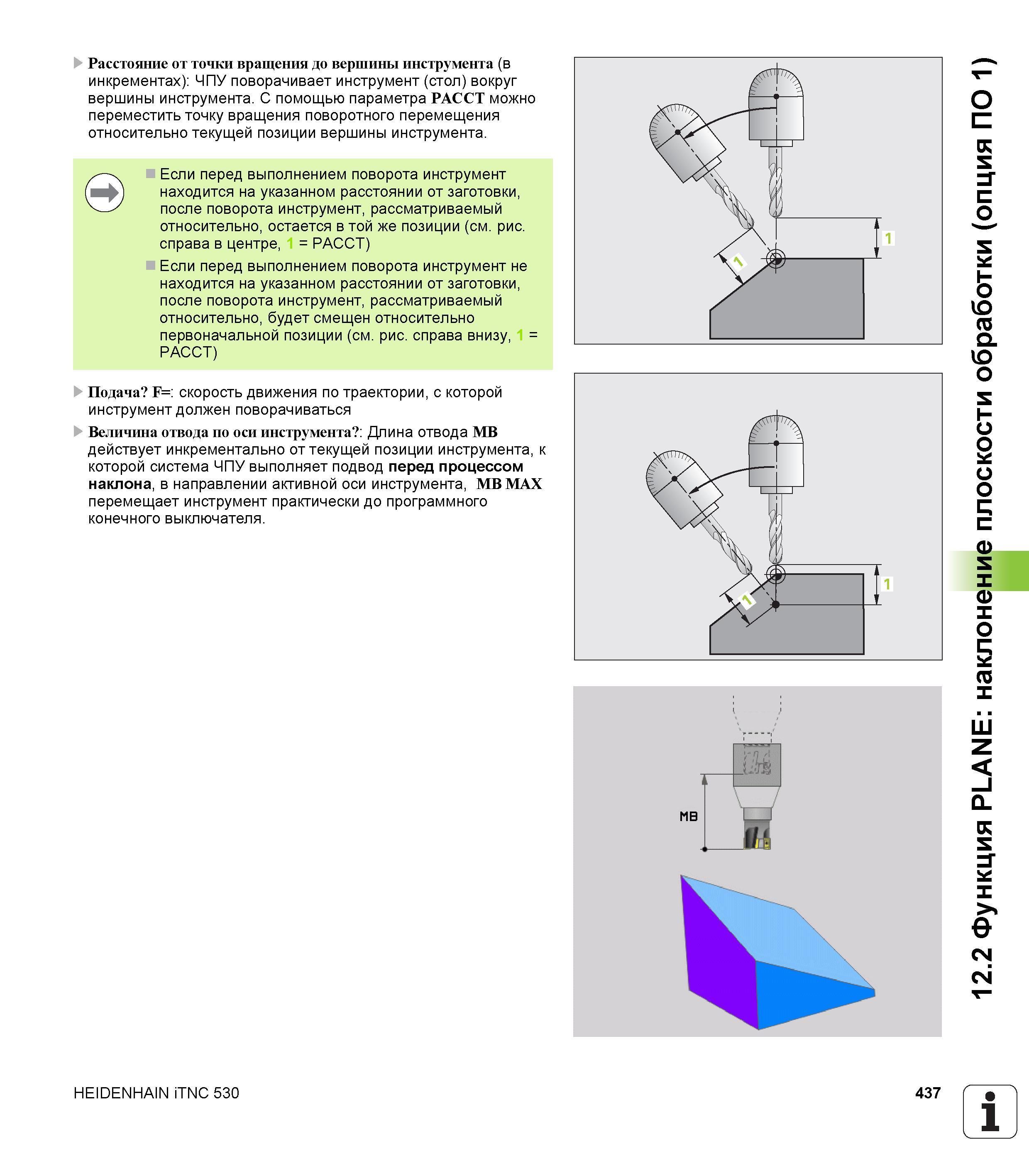

Расстояние от точки вращения до вершины инструмента (в инкрементах) ЧПУ поворачивает инструмент (стол) вокруг вершины инструмента. С помощью параметра РАССТ можно переместить точку вращения поворотного перемещения относительно текущей позиции вершины инструмента. Если перед выполнением поворота инструмент находится на указанном расстоянии от заготовки, после поворота инструмент, рассматриваемый относительно, остается в той же позиции (см. рис. справа в центре, 1 = РАССТ) Если перед выполнением поворота инструмент не находится на указанном расстоянии от заготовки, после поворота инструмент, рассматриваемый относительно, будет смещен относительно первоначальной позиции (см. рис. справа внизу, 1 = РАССТ) Подача F= скорость движения по траектории, с которой инструмент должен поворачиваться Величина отвода по оси инструмента Длина отвода MB действует инкрементально от текущей позиции инструмента, к которой система ЧПУ выполняет подвод перед процессом наклона, в направлении активной оси инструмента, MB MAX перемещает инструмент практически до программного конечного выключателя. I _I та HEIDENHAIN iTNC 530 437 1 12.2 Функция PLANE наклонение плоскости обработки (опция ПО 1)
