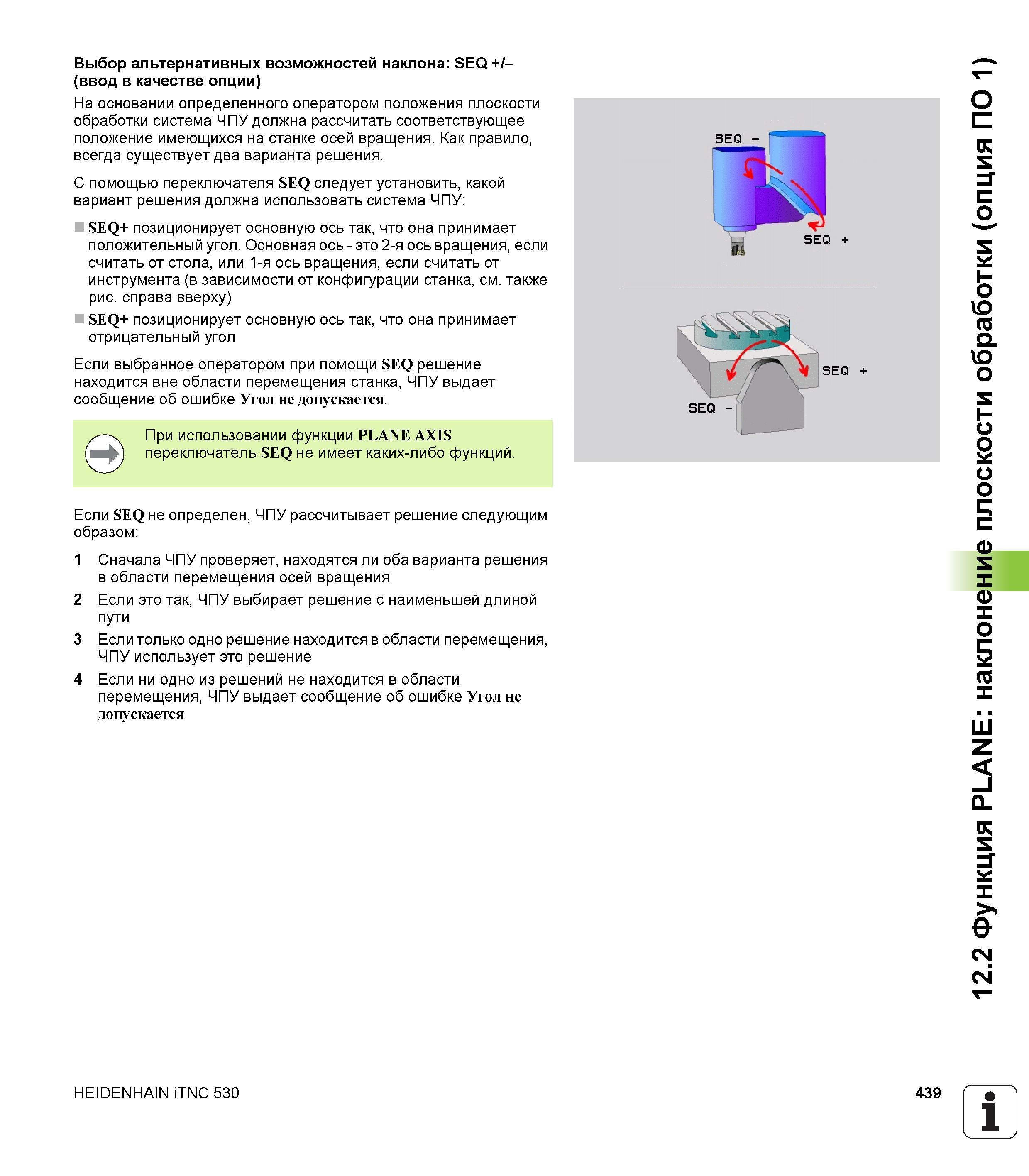

439 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.439

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 439 0439 Lab2u

Выбор альтернативных возможностей наклона SEQ +/-(ввод в качестве опции) На основании определенного оператором положения плоскости обработки система ЧПУ должна рассчитать соответствующее положение имеющихся на станке осей вращения. Как правило, всегда существует два варианта решения. С помощью переключателя SEQ следует установить, какой вариант решения должна использовать система ЧПУ SEQ+ позиционирует основную ось так, что она принимает положительный угол. Основная ось - это 2-я ось вращения, если считать от стола, или 1-я ось вращения, если считать от инструмента (в зависимости от конфигурации станка, см. также рис. справа вверху) SEQ+ позиционирует основную ось так, что она принимает отрицательный угол Если выбранное оператором при помощи SEQ решение находится вне области перемещения станка, ЧПУ выдает сообщение об ошибке Угол не допускается. При использовании функции PLANE AXIS переключатель SEQ не имеет каких-либо функций. Если SEQ не определен, ЧПУ рассчитывает решение следующим образом 1 Сначала ЧПУ проверяет, находятся ли оба варианта решения в области перемещения осей вращения 2 Если это так, ЧПУ выбирает решение с наименьшей длиной пути 3 Если только одно решение находится в области перемещения, ЧПУ использует это решение 4 Если ни одно из решений не находится в области перемещения, ЧПУ выдает сообщение об ошибке Угол не допускается HEIDENHAIN iTNC 530 439 1 12.2 Функция PLANE наклонение плоскости обработки (опция ПО 1)
