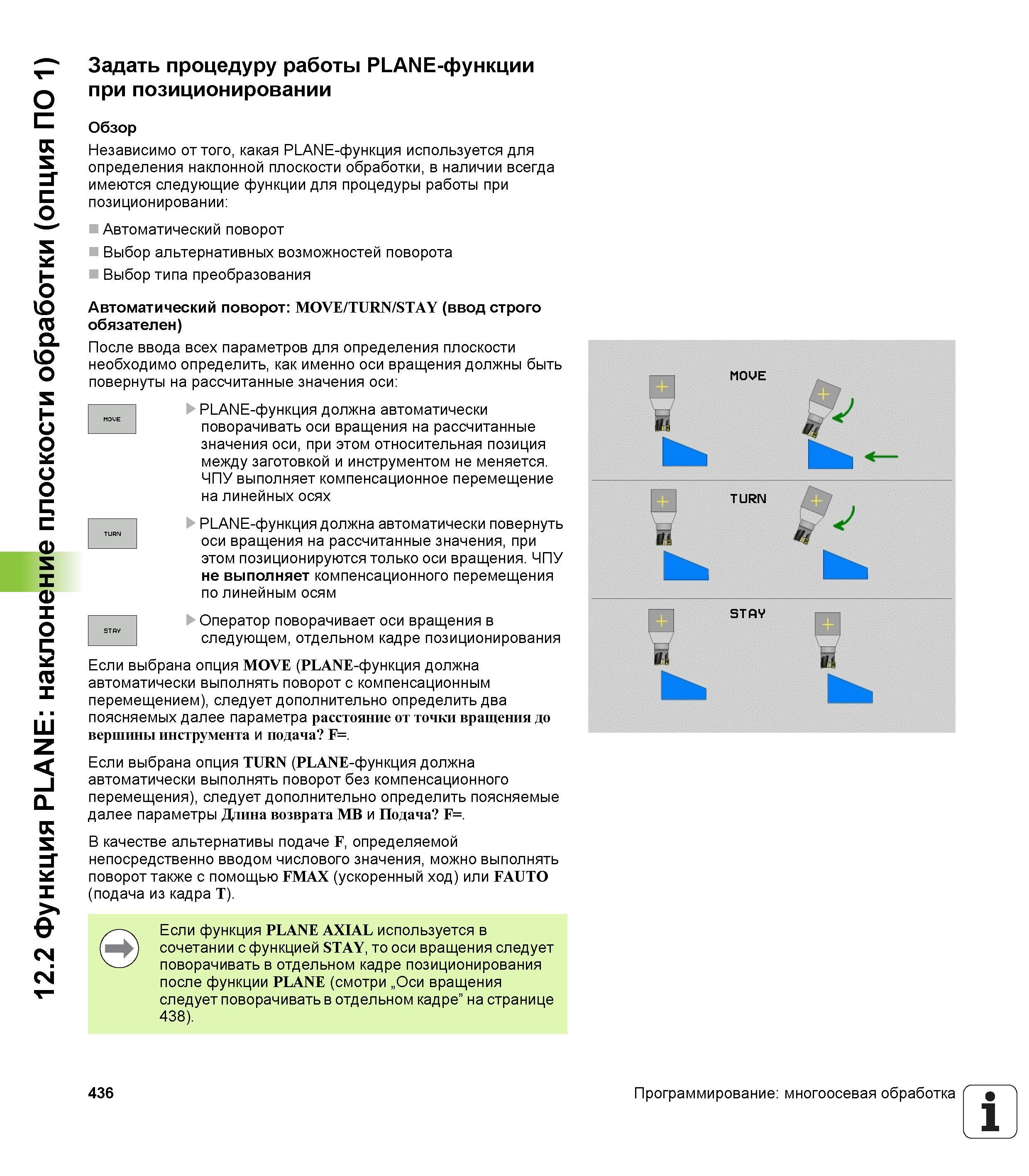

12.2 Функция PLANE наклонение плоскости обработки (опция ПО 1) Задать процедуру работы PLANE-функции при позиционировании Обзор Независимо от того, какая PLANE-функция используется для определения наклонной плоскости обработки, в наличии всегда имеются следующие функции для процедуры работы при позиционировании Автоматический поворот Выбор альтернативных возможностей поворота Выбор типа преобразования Автоматический поворот MOVE/TURN/STAY (ввод строго обязателен) После ввода всех параметров для определения плоскости необходимо определить, как именно оси вращения должны быть повернуты на рассчитанные значения оси PLANE-функция должна автоматически MOVE 1 1 поворачивать оси вращения на рассчитанные значения оси, при этом относительная позиция между заготовкой и инструментом не меняется. ЧПУ выполняет компенсационное перемещение на линейных осях ГЩ PLANE-функция должна автоматически повернуть TURN оси вращения на рассчитанные значения, при этом позиционируются только оси вращения. ЧПУ не выполняет компенсационного перемещения по линейным осям И Оператор поворачивает оси вращения в следующем, отдельном кадре позиционирования Если выбрана опция MOVE (PLANE-функция должна автоматически выполнять поворот с компенсационным перемещением), следует дополнительно определить два поясняемых далее параметра расстояние от точки вращения до вершины инструмента и подача F=. Если выбрана опция TURN (PLANE-функция должна автоматически выполнять поворот без компенсационного перемещения), следует дополнительно определить поясняемые далее параметры Длина возврата MB и Подача F=. В качестве альтернативы подаче F, определяемой непосредственно вводом числового значения, можно выполнять поворот также с помощью FMAX (ускоренный ход) или FAUTO (подача из кадра T). ш о TURN Л а Ь STfiV О g № Если функция PLANE AXIAL используется в сочетании с функцией STAY, то оси вращения следует поворачивать в отдельном кадре позиционирования после функции PLANE (смотри „Оси вращения следует поворачивать в отдельном кадре” на странице 438). 436 Программирование многоосевая обработка 1
