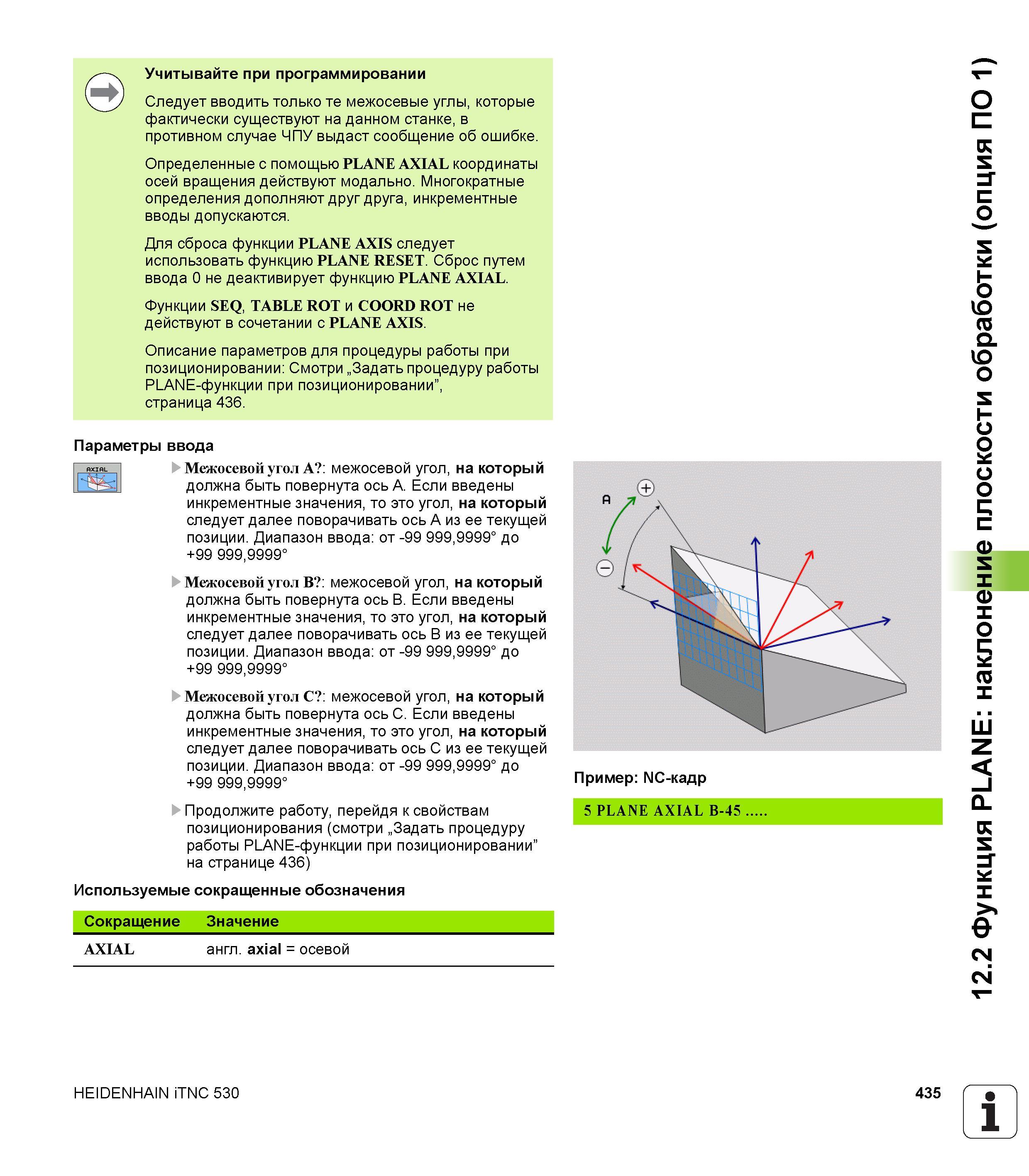

435 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.435

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 435 0435 Lab2u

Учитывайте при программировании Следует вводить только те межосевые углы, которые фактически существуют на данном станке, в противном случае ЧПУ выдаст сообщение об ошибке. Определенные с помощью PLANE AXIAL координаты осей вращения действуют модально. Многократные определения дополняют друг друга, инкрементные вводы допускаются. Для сброса функции PLANE AXIS следует использовать функцию PLANE RESET. Сброс путем ввода 0 не деактивирует функцию PLANE AXIAL. Функции SEQ, TABLE ROT и COORD ROT не действуют в сочетании с PLANE AXIS. Описание параметров для процедуры работы при позиционировании Смотри „Задать процедуру работы PLANE-функции при позиционировании”, страница 436. Параметры ввода Межосевой угол A межосевой угол, на который должна быть повернута ось A. Если введены инкрементные значения, то это угол, на который следует далее поворачивать ось А из ее текущей позиции. Диапазон ввода от -99 999,9999° до +99 999,9999° Межосевой угол В межосевой угол, на который должна быть повернута ось В. Если введены инкрементные значения, то это угол, на который следует далее поворачивать ось В из ее текущей позиции. Диапазон ввода от -99 999,9999° до +99 999,9999° Межосевой угол С межосевой угол, на который должна быть повернута ось С. Если введены инкрементные значения, то это угол, на который следует далее поворачивать ось С из ее текущей позиции. Диапазон ввода от -99 999,9999° до +99 999,9999° Продолжите работу, перейдя к свойствам позиционирования (смотри „Задать процедуру работы PLANE-функции при позиционировании” на странице 436) Используемые сокращенные обозначения Пример NC-кадр 5 PLANE AXIAL B-45 Сокращение Значение AXIAL англ. axial = осевой HEIDENHAIN iTNC 530 435 1 12.2 Функция PLANE наклонение плоскости обработки (опция ПО 1)
