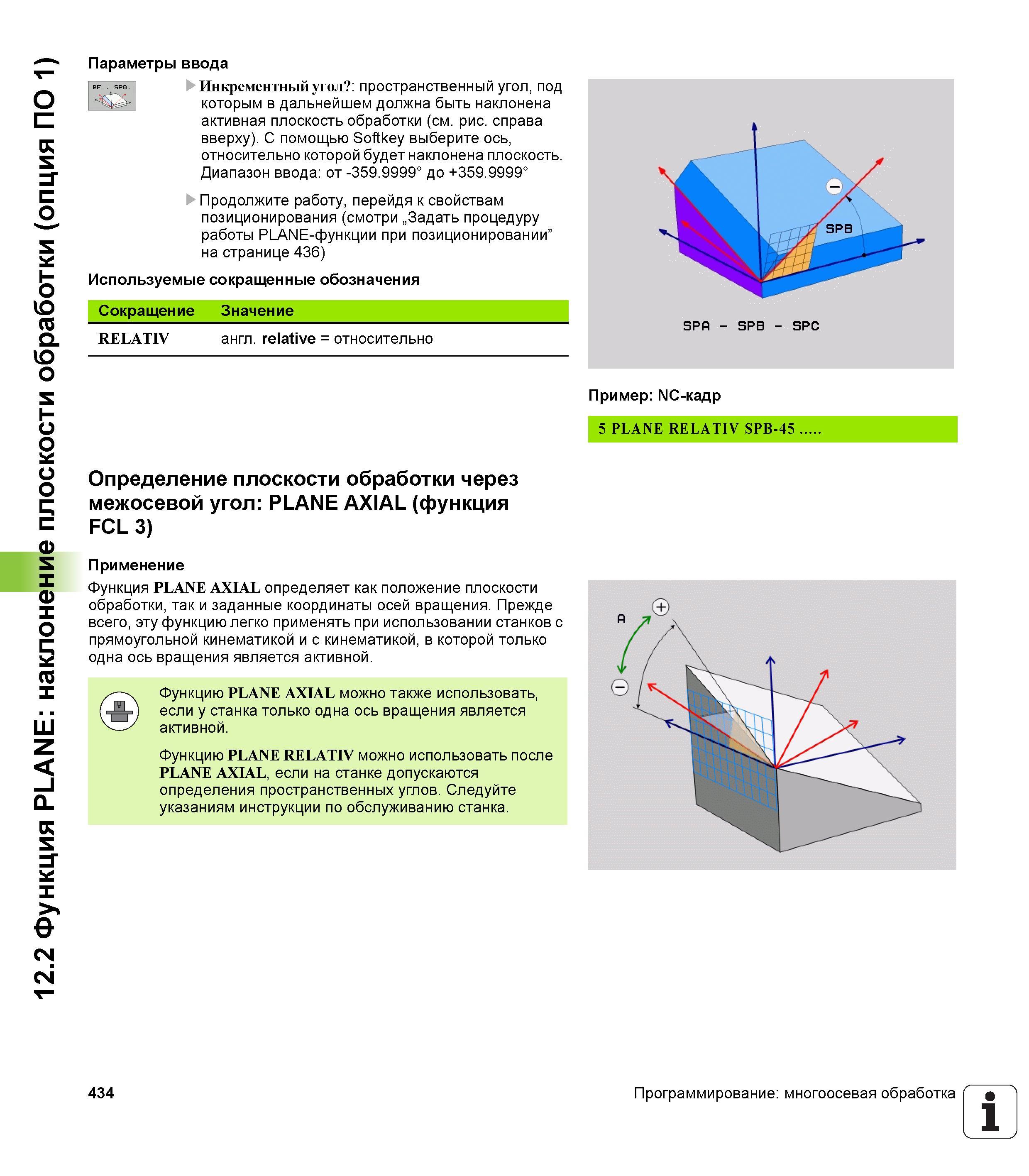

12.2 Функция PLANE наклонение плоскости обработки (опция ПО 1) Параметры ввода Инкрементный угол пространственный угол, под которым в дальнейшем должна быть наклонена активная плоскость обработки (см. рис. справа вверху). С помощью Softkey выберите ось, относительно которой будет наклонена плоскость. Диапазон ввода от -359.9999° до +359.9999° Продолжите работу, перейдя к свойствам позиционирования (смотри „Задать процедуру работы PLANE-функции при позиционировании” на странице 436) Используемые сокращенные обозначения Сокращение Значение RELATIV англ. relative = относительно SPfi - SPB - SPC Пример NC-кадр 5 PLANE RELATIV SPB-45 Определение плоскости обработки через межосевой угол PLANE AXIAL (функция FCL 3) Применение Функция PLANE AXIAL определяет как положение плоскости обработки, так и заданные координаты осей вращения. Прежде всего, эту функцию легко применять при использовании станков с прямоугольной кинематикой и с кинематикой, в которой только одна ось вращения является активной. Функцию PLANE AXIAL можно также использовать, если у станка только одна ось вращения является активной. Функцию PLANE RELATIV можно использовать после PLANE AXIAL, если на станке допускаются определения пространственных углов. Следуйте указаниям инструкции по обслуживанию станка. 434 Программирование многоосевая обработка 1
