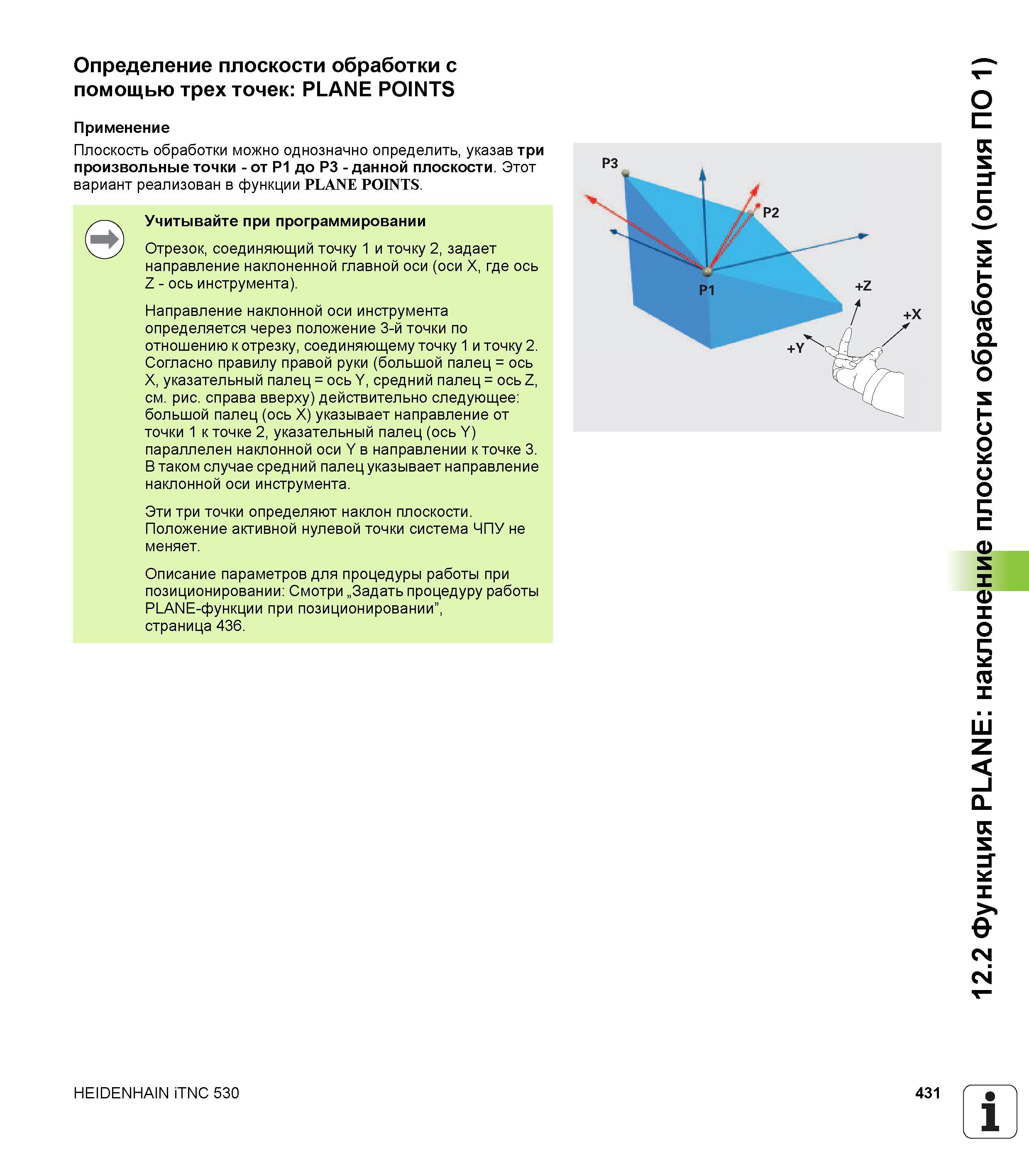

Определение плоскости обработки с помощью трех точек PLANE POINTS Применение Плоскость обработки можно однозначно определить, указав три произвольные точки - от P1 до P3 - данной плоскости. Этот вариант реализован в функции PLANE POINTS. Учитывайте при программировании Отрезок, соединяющий точку 1 и точку 2, задает направление наклоненной главной оси (оси X, где ось Z - ось инструмента). Направление наклонной оси инструмента определяется через положение 3-й точки по отношению к отрезку, соединяющему точку 1 и точку 2. Согласно правилу правой руки (большой палец = ось X, указательный палец = ось Y, средний палец = ось Z, см. рис. справа вверху) действительно следующее большой палец (ось X) указывает направление от точки 1 к точке 2, указательный палец (ось Y) параллелен наклонной оси Y в направлении к точке 3. В таком случае средний палец указывает направление наклонной оси инструмента. Эти три точки определяют наклон плоскости. Положение активной нулевой точки система ЧПУ не меняет. Описание параметров для процедуры работы при позиционировании Смотри „Задать процедуру работы PLANE-функции при позиционировании”, страница 436. HEIDENHAIN iTNC 530 431 1 12.2 Функция PLANE наклонение плоскости обработки (опция ПО 1)
