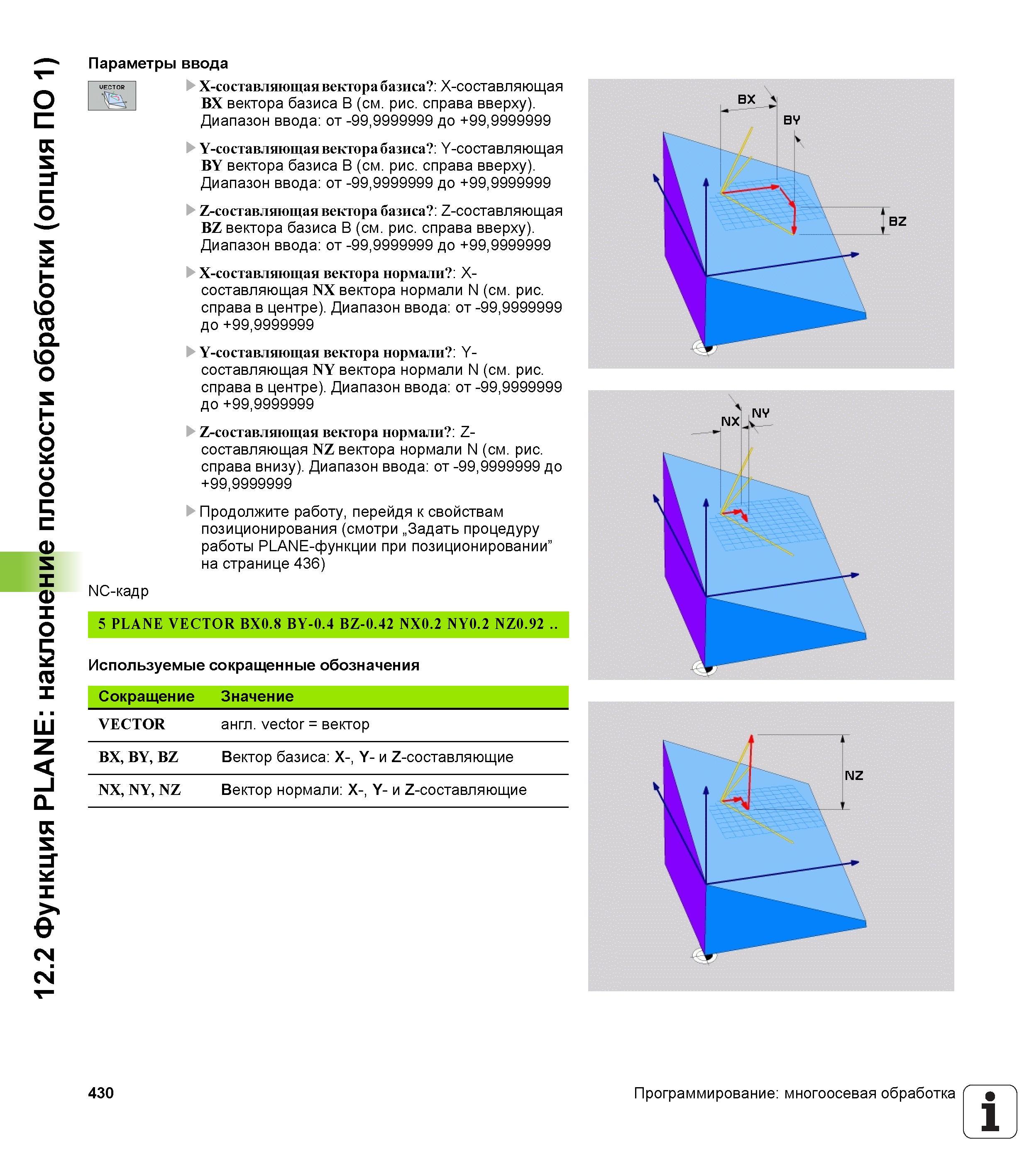

430 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.430

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 430 0430 Lab2u

12.2 Функция PLANE наклонение плоскости обработки (опция ПО 1) Параметры ввода Г‘'ЕС- Х-составляющая вектора базиса Х-составляющая ВХ вектора базиса В (см. рис. справа вверху). Диапазон ввода от -99,9999999 до +99,9999999 Y-составляющая вектора базиса Y-составляющая BY вектора базиса B (см. рис. справа вверху). Диапазон ввода от -99,9999999 до +99,9999999 Z-составляющая вектора базиса Z-составляющая BZ вектора базиса B (см. рис. справа вверху). Диапазон ввода от -99,9999999 до +99,9999999 X -составляющая вектора нормали X-составляющая NX вектора нормали N (см. рис. справа в центре). Диапазон ввода от -99,9999999 до +99,9999999 Y-составляющая вектора нормали Y-составляющая NY вектора нормали N (см. рис. справа в центре). Диапазон ввода от -99,9999999 до +99,9999999 Z-составляющая вектора нормали Z-составляющая NZ вектора нормали N (см. рис. справа внизу). Диапазон ввода от -99,9999999 до +99,9999999 Продолжите работу, перейдя к свойствам позиционирования (смотри „Задать процедуру работы PLANE-функции при позиционировании” на странице 436) NC-кадр 5 PLANE VECTOR BX0.8 BY-0.4 BZ-0.42 NX0.2 NY0.2 NZ0.92 Используемые сокращенные обозначения Сокращение Значение VECTOR англ. vector = вектор BX, BY, BZ Вектор базиса X-, Y- и Z-составляющие NX, NY, NZ Вектор нормали X-, Y- и Z-составляющие 430 Программирование многоосевая обработка
