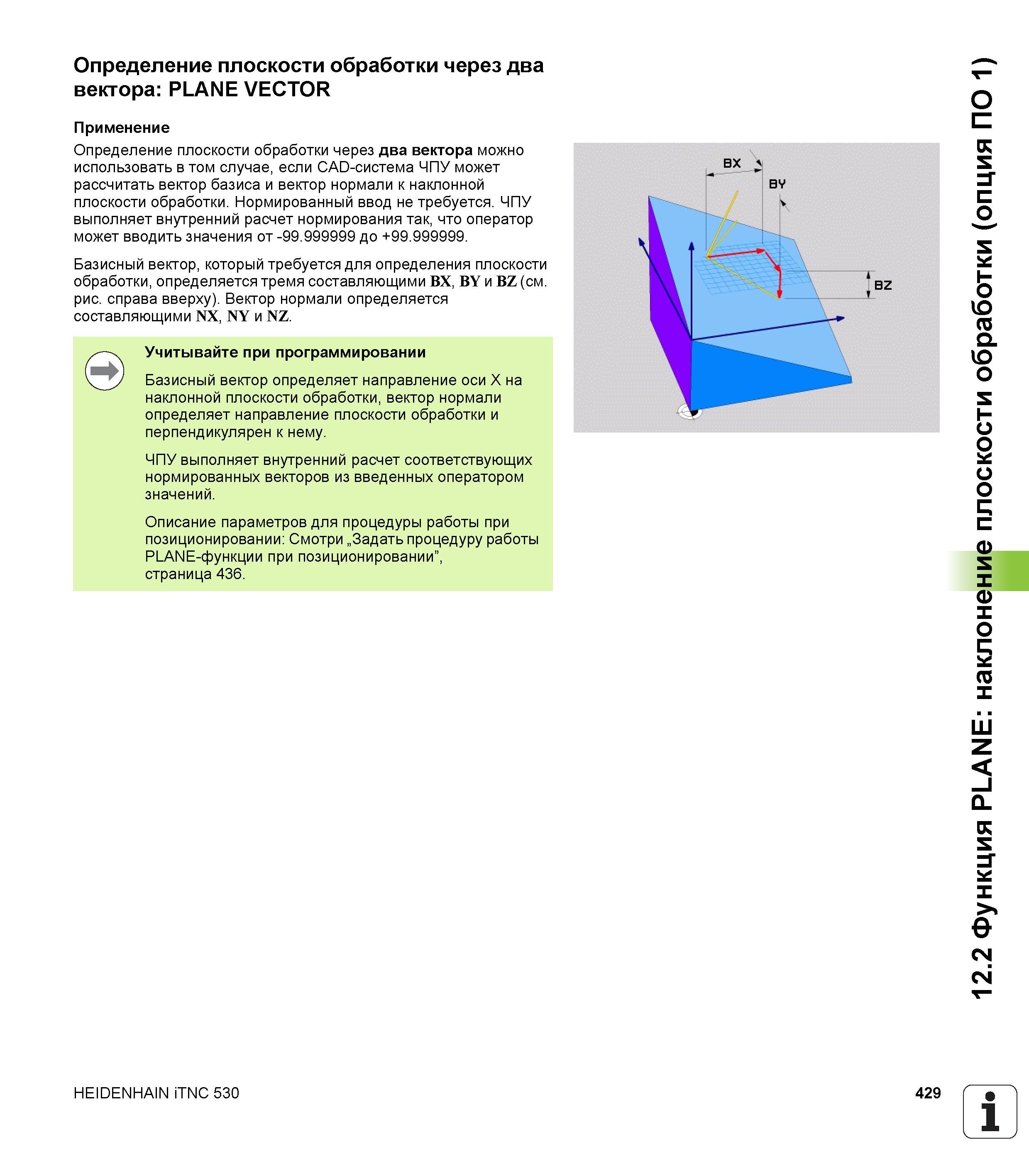

Определение плоскости обработки через два вектора PLANE VECTOR Применение Определение плоскости обработки через два вектора можно использовать в том случае, если CAD-система ЧПУ может рассчитать вектор базиса и вектор нормали к наклонной плоскости обработки. Нормированный ввод не требуется. ЧПУ выполняет внутренний расчет нормирования так, что оператор может вводить значения от -99.999999 до +99.999999. Базисный вектор, который требуется для определения плоскости обработки, определяется тремя составляющими BX, BY и BZ (см. рис. справа вверху). Вектор нормали определяется составляющими NX, NY и NZ. Учитывайте при программировании Базисный вектор определяет направление оси X на наклонной плоскости обработки, вектор нормали определяет направление плоскости обработки и перпендикулярен к нему. ЧПУ выполняет внутренний расчет соответствующих нормированных векторов из введенных оператором значений. Описание параметров для процедуры работы при позиционировании Смотри „Задать процедуру работы PLANE-функции при позиционировании”, страница 436. HEIDENHAIN iTNC 530 429 1 12.2 Функция PLANE наклонение плоскости обработки (опция ПО 1)
