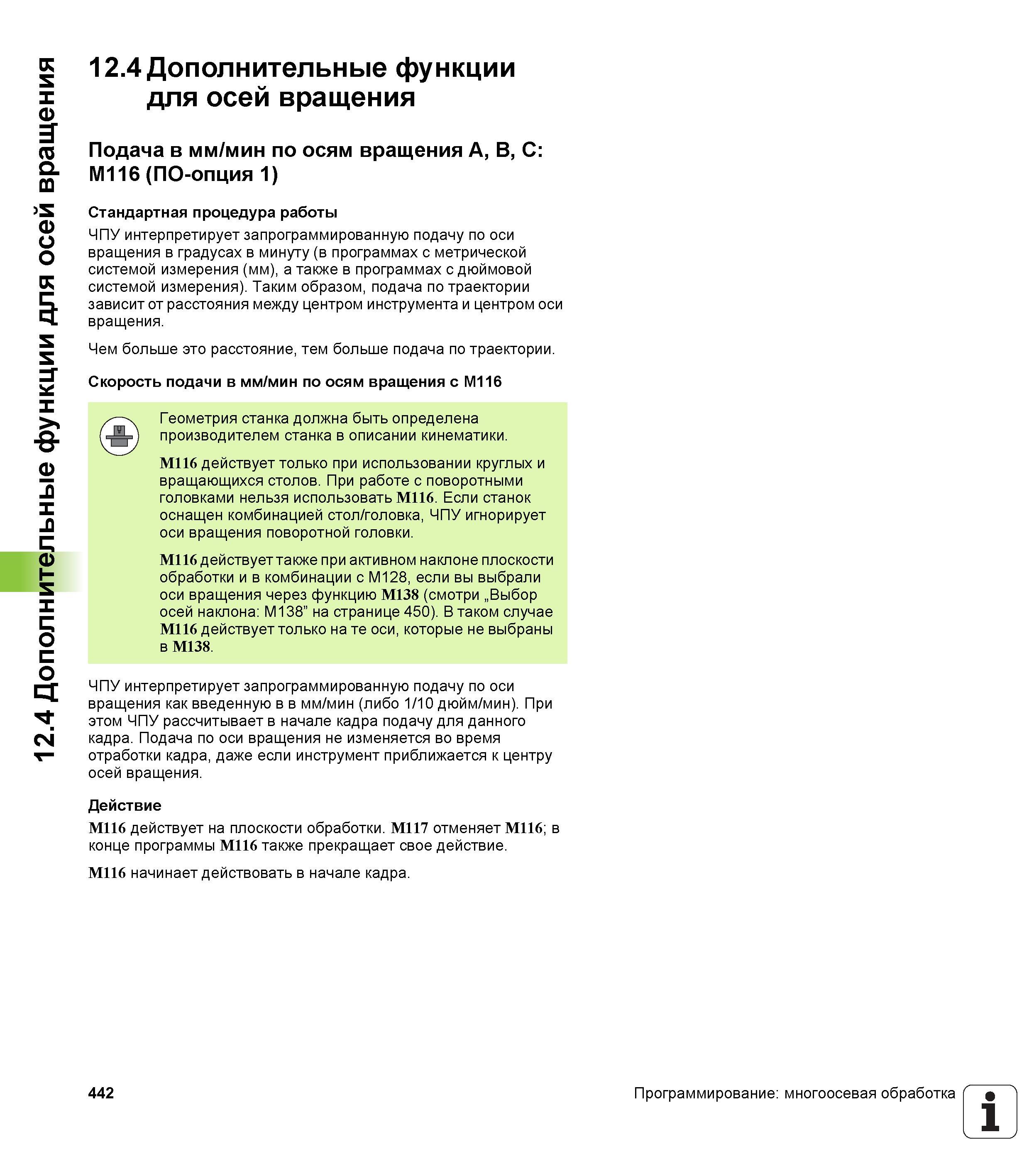

442 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.442

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 442 0442 Lab2u

12.4 Дополнительные функции для осей вращения 12.4 Дополнительные функции для осей вращения Подача в мм/мин по осям вращения A, B, C M116 (ПО-опция 1) Стандартная процедура работы ЧПУ интерпретирует запрограммированную подачу по оси вращения в градусах в минуту (в программах с метрической системой измерения (мм), а также в программах с дюймовой системой измерения). Таким образом, подача по траектории зависит от расстояния между центром инструмента и центром оси вращения. Чем больше это расстояние, тем больше подача по траектории. Скорость подачи в мм/мин по осям вращения с M116 Геометрия станка должна быть определена производителем станка в описании кинематики. M116 действует только при использовании круглых и вращающихся столов. При работе с поворотными головками нельзя использовать M116. Если станок оснащен комбинацией стол/головка, ЧПУ игнорирует оси вращения поворотной головки. M116 действует также при активном наклоне плоскости обработки и в комбинации с М128, если вы выбрали оси вращения через функцию M138 (смотри „Выбор осей наклона М138” на странице 450). В таком случае M116 действует только на те оси, которые не выбраны в M138. ЧПУ интерпретирует запрограммированную подачу по оси вращения как введенную в в мм/мин (либо 1/10 дюйм/мин). При этом ЧПУ рассчитывает в начале кадра подачу для данного кадра. Подача по оси вращения не изменяется во время отработки кадра, даже если инструмент приближается к центру осей вращения. Действие M116 действует на плоскости обработки. M117 отменяет M116; в конце программы M116 также прекращает свое действие. M116 начинает действовать в начале кадра. 442 Программирование многоосевая обработка 1
