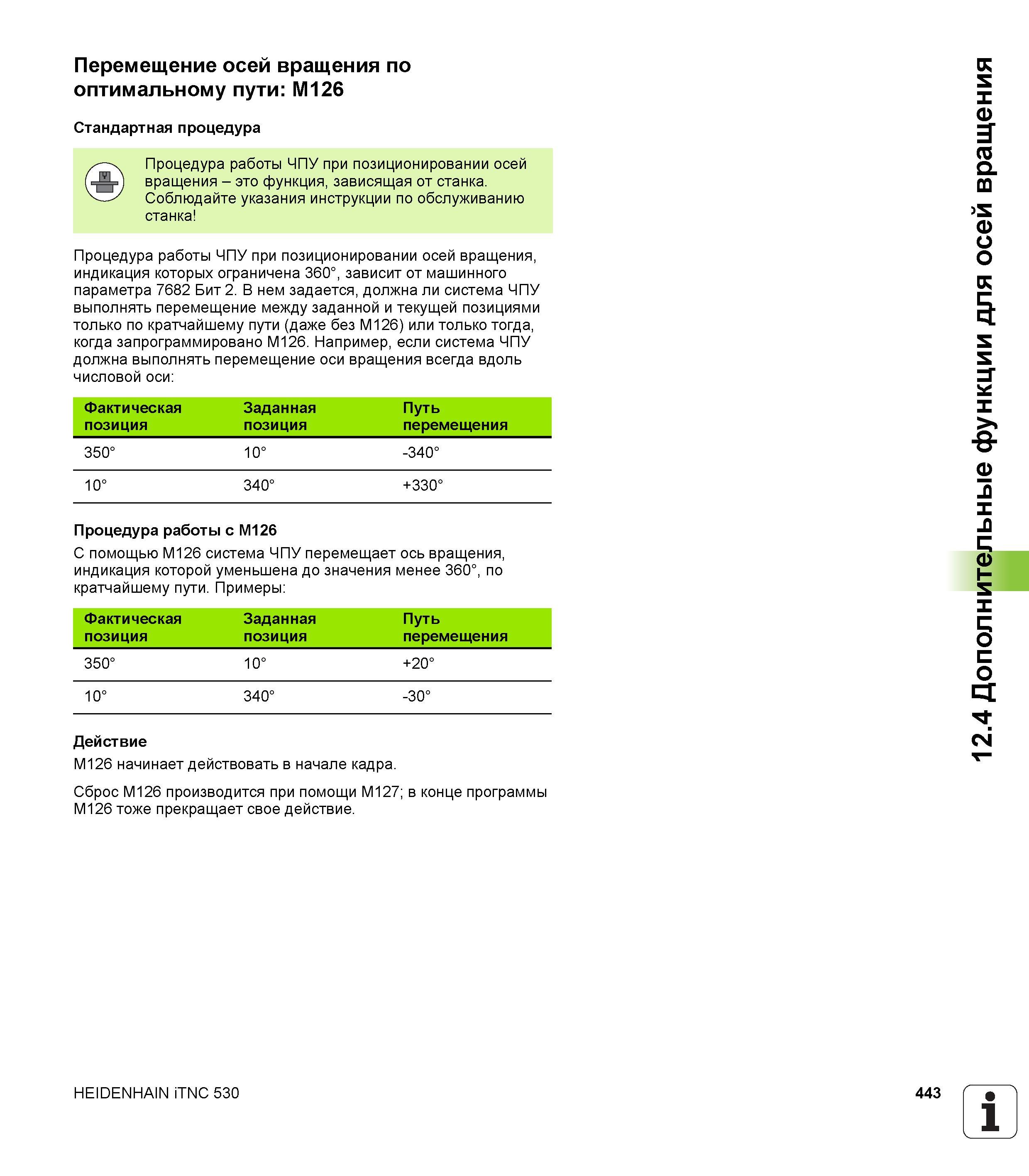

443 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.443

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 443 0443 Lab2u

Перемещение осей вращения по оптимальному пути M126 Стандартная процедура Процедура работы ЧПУ при позиционировании осей вращения - это функция, зависящая от станка. Соблюдайте указания инструкции по обслуживанию станка Процедура работы ЧПУ при позиционировании осей вращения, индикация которых ограничена 360°, зависит от машинного параметра 7682 Бит 2. В нем задается, должна ли система ЧПУ выполнять перемещение между заданной и текущей позициями только по кратчайшему пути (даже без М126) или только тогда, когда запрограммировано М126. Например, если система чПу должна выполнять перемещение оси вращения всегда вдоль числовой оси Фактическая Заданная Путь позиция позиция перемещения 350° 10° -340° 10° 340° +330° Процедура работы с M126 С помощью M126 система ЧПУ перемещает ось вращения, индикация которой уменьшена до значения менее 360°, по кратчайшему пути. Примеры Фактическая Заданная Путь позиция позиция перемещения 350° 10° +20° 10° 340° -30° Действие M126 начинает действовать в начале кадра. Сброс M126 производится при помощи M127; в конце программы M126 тоже прекращает свое действие. HEIDENHAIN iTNC 530 443 1 12.4 Дополнительные функции для осей вращения
