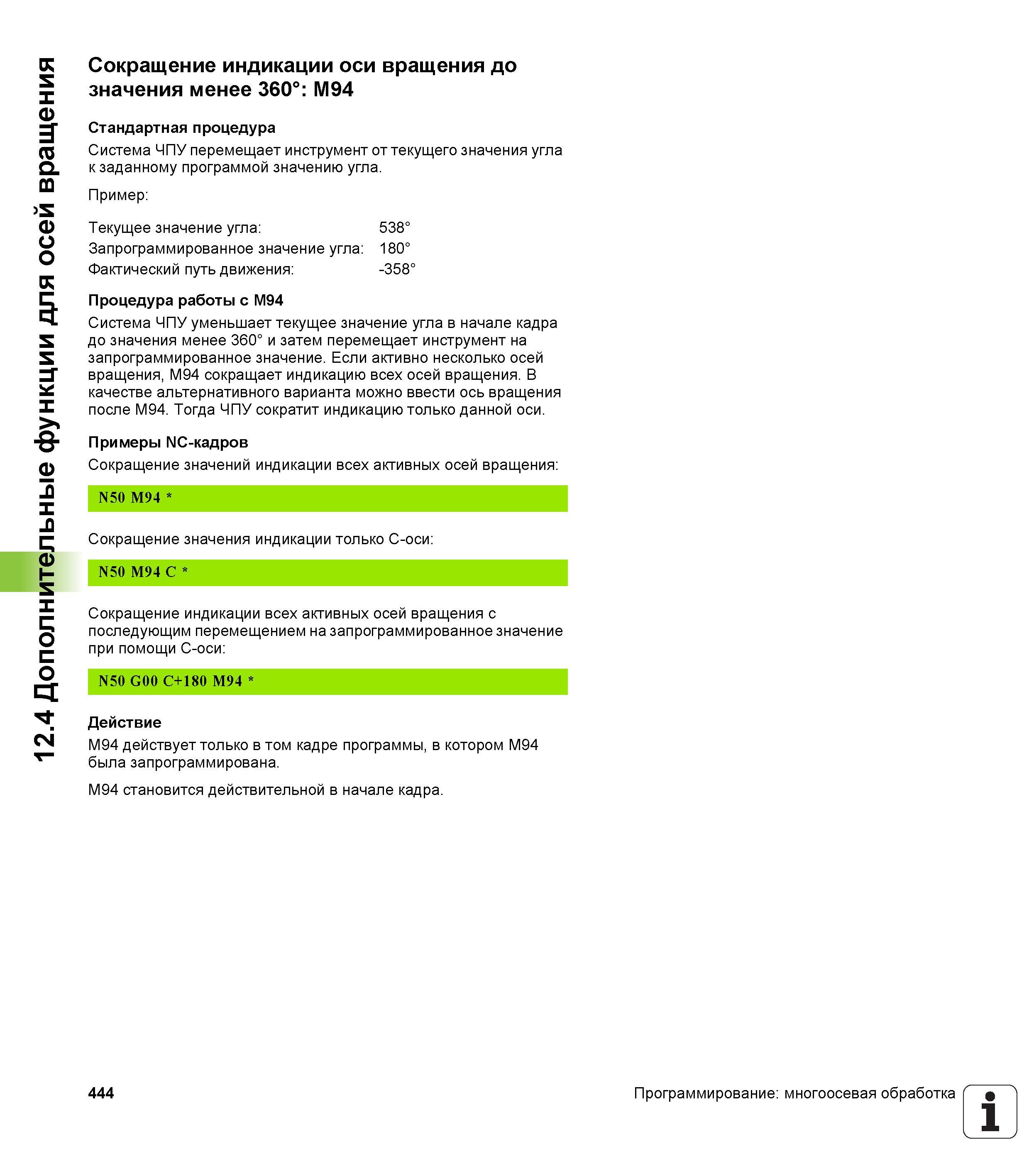

444 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.444

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 444 0444 Lab2u

12.4 Дополнительные функции для осей вращения Сокращение индикации оси вращения до значения менее 360° M94 Стандартная процедура Система ЧПУ перемещает инструмент от текущего значения угла к заданному программой значению угла. Пример Текущее значение угла 538° Запрограммированное значение угла 180° Фактический путь движения -358° Процедура работы с M94 Система ЧПУ уменьшает текущее значение угла в начале кадра до значения менее 360° и затем перемещает инструмент на запрограммированное значение. Если активно несколько осей вращения, M94 сокращает индикацию всех осей вращения. В качестве альтернативного варианта можно ввести ось вращения после M94. Тогда ЧПУ сократит индикацию только данной оси. Примеры NC-кадров Сокращение значений индикации всех активных осей вращения N50 M94 Сокращение значения индикации только C-оси N50 M94 C Сокращение индикации всех активных осей вращения с последующим перемещением на запрограммированное значение при помощи C-оси N50 G00 C+180 M94 Действие M94 действует только в том кадре программы, в котором M94 была запрограммирована. M94 становится действительной в начале кадра. 444 Программирование многоосевая обработка 1
