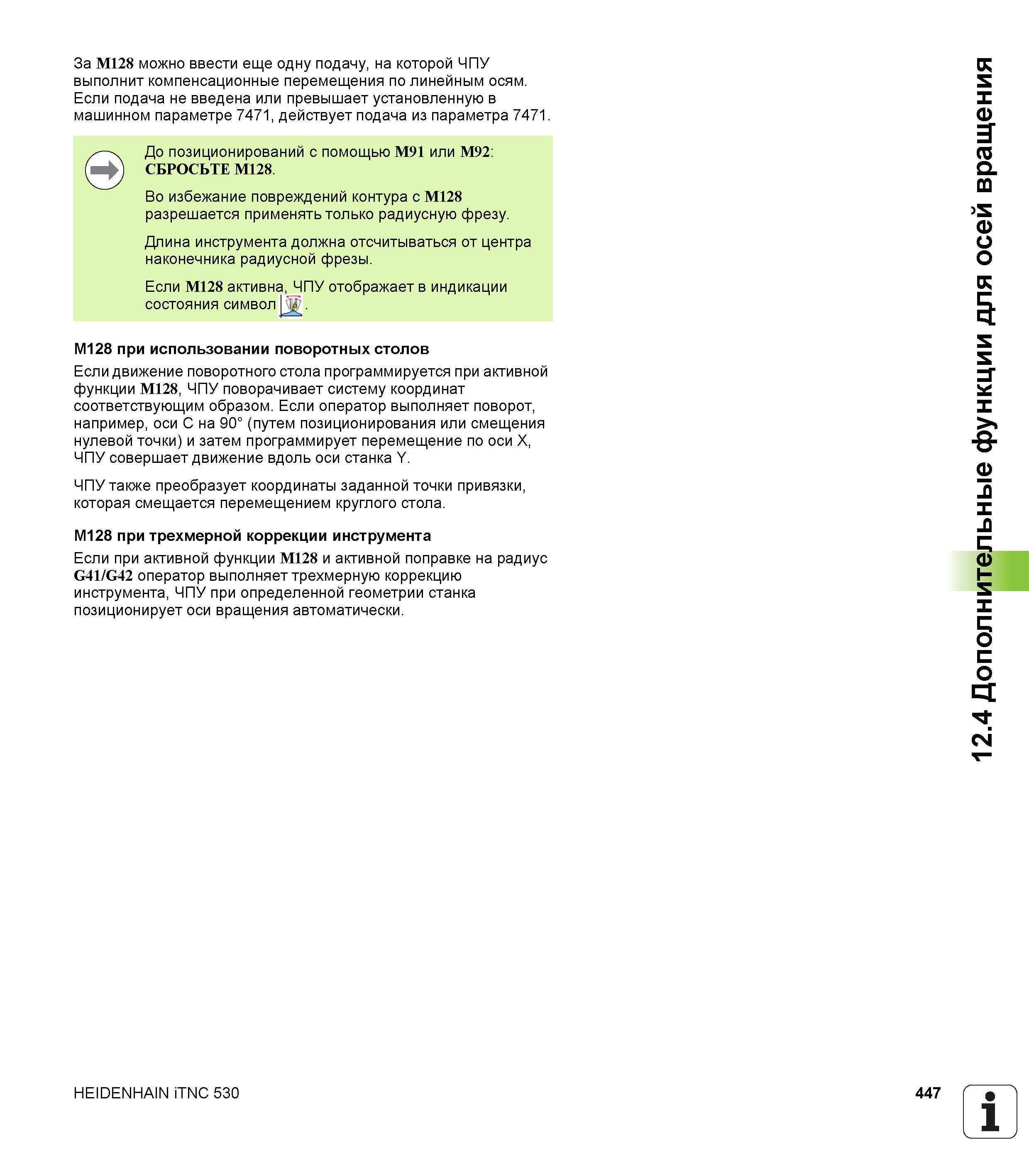

447 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.447

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 447 0447 Lab2u

За M128 можно ввести еще одну подачу, на которой ЧПУ выполнит компенсационные перемещения по линейным осям. Если подача не введена или превышает установленную в машинном параметре 7471, действует подача из параметра 7471. До позиционирований с помощью M91 или M92 СБРОСЬТЕ M128. Во избежание повреждений контура с M128 разрешается применять только радиусную фрезу. Длина инструмента должна отсчитываться от центра наконечника радиусной фрезы. Если М128 активна, ЧПУ отображает в индикации состояния символ Y. M128 при использовании поворотных столов Если движение поворотного стола программируется при активной функции M128, ЧПУ поворачивает систему координат соответствующим образом. Если оператор выполняет поворот, например, оси C на 90° (путем позиционирования или смещения нулевой точки) и затем программирует перемещение по оси X, ЧПУ совершает движение вдоль оси станка Y. ЧПУ также преобразует координаты заданной точки привязки, которая смещается перемещением круглого стола. M128 при трехмерной коррекции инструмента Если при активной функции M128 и активной поправке на радиус G41/G42 оператор выполняет трехмерную коррекцию инструмента, ЧПУ при определенной геометрии станка позиционирует оси вращения автоматически. HEIDENHAIN iTNC 530 447 1 12.4 Дополнительные функции для осей вращения
