448 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.448

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 448 0448 Lab2u

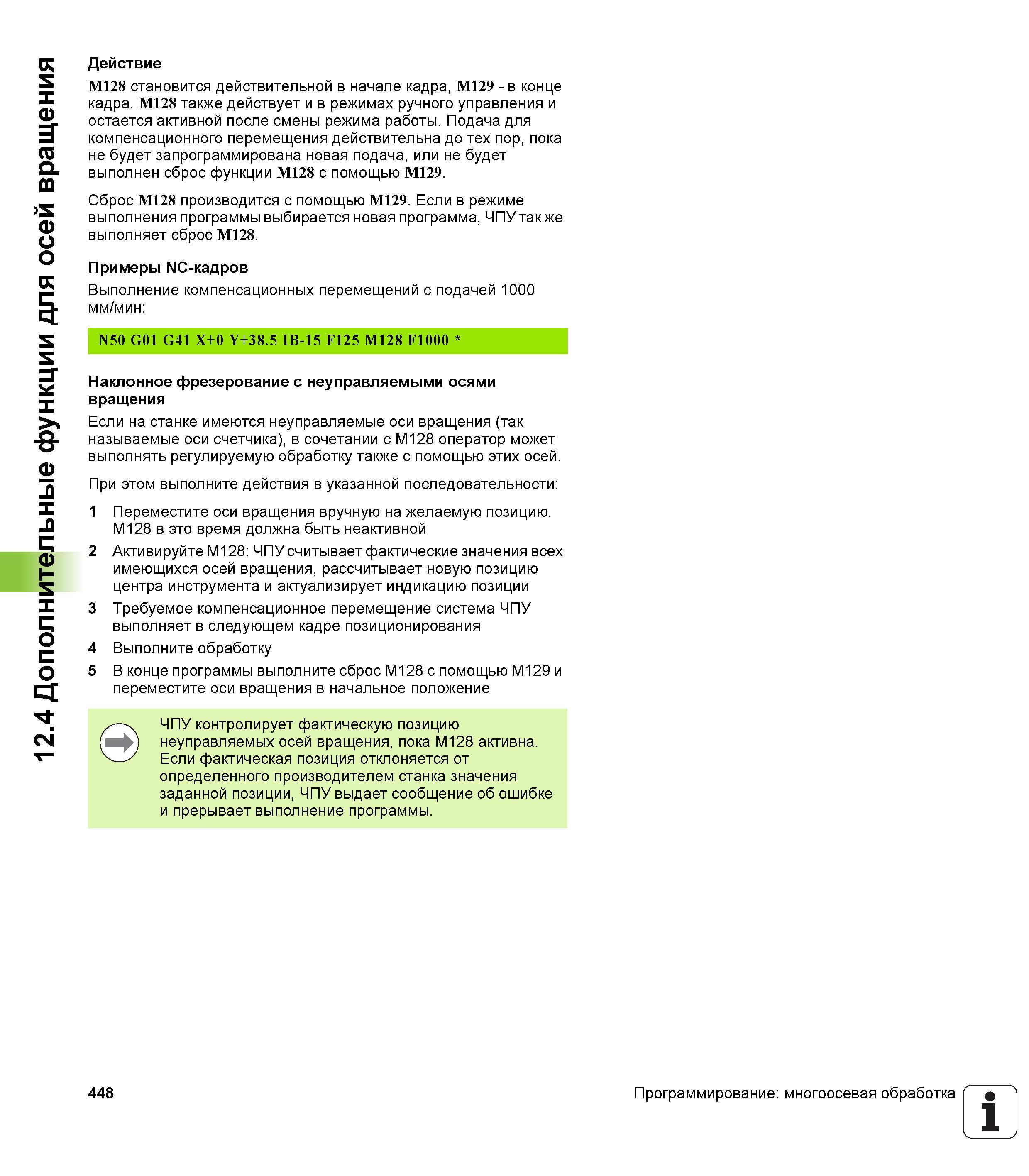

12.4 Дополнительные функции для осей вращения Действие M128 становится действительной в начале кадра, M129 - в конце кадра. M128 также действует и в режимах ручного управления и остается активной после смены режима работы. Подача для компенсационного перемещения действительна до тех пор, пока не будет запрограммирована новая подача, или не будет выполнен сброс функции M128 с помощью M129. Сброс M128 производится с помощью M129. Если в режиме выполнения программы выбирается новая программа, ЧПУ так же выполняет сброс M128. Примеры NC-кадров Выполнение компенсационных перемещений с подачей 1000 мм/мин N50 G01 G41 X+0 Y+38.5 IB-15 F125 M128 F1000 Наклонное фрезерование с неуправляемыми осями вращения Если на станке имеются неуправляемые оси вращения (так называемые оси счетчика), в сочетании с М128 оператор может выполнять регулируемую обработку также с помощью этих осей. При этом выполните действия в указанной последовательности 1 Переместите оси вращения вручную на желаемую позицию. M128 в это время должна быть неактивной 2 Активируйте M128 ЧПУ считывает фактические значения всех имеющихся осей вращения, рассчитывает новую позицию центра инструмента и актуализирует индикацию позиции 3 Требуемое компенсационное перемещение система ЧПУ выполняет в следующем кадре позиционирования 4 Выполните обработку 5 В конце программы выполните сброс М128 с помощью М129 и переместите оси вращения в начальное положение ЧПУ контролирует фактическую позицию неуправляемых осей вращения, пока М128 активна. Если фактическая позиция отклоняется от определенного производителем станка значения заданной позиции, ЧПУ выдает сообщение об ошибке и прерывает выполнение программы. 448 Программирование многоосевая обработка 1
