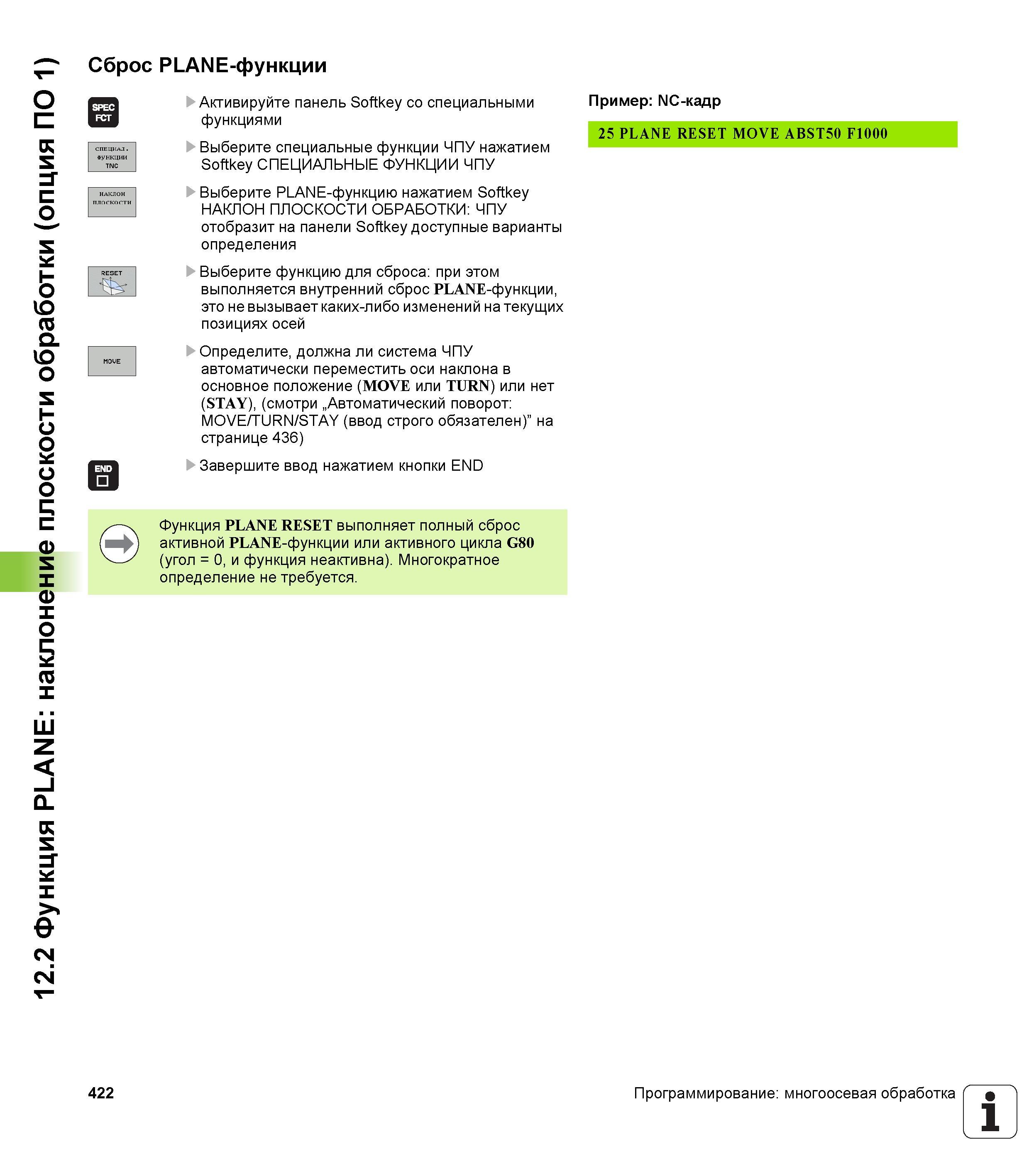

12.2 Функция PLANE наклонение плоскости обработки (опция ПО 1) Сброс PLANE-функции g Активируйте панель Softkey со специальными функциями Выберите специальные функции ЧПУ нажатием Softkey СПЕЦИАЛЬНЫЕ ФУНКЦИИ ЧПУ Выберите PLANE-функцию нажатием Softkey НАКЛОН ПЛОСКОСТИ ОБРАБОТКИ ЧПУ отобразит на панели Softkey доступные варианты определения Выберите функцию для сброса при этом выполняется внутренний сброс PLANE-функции, это не вызывает каких-либо изменений на текущих позициях осей Определите, должна ли система ЧПУ автоматически переместить оси наклона в основное положение (MOVE или TURN) или нет (STAY), (смотри „Автоматический поворот MOVE/TURN/StAy (ввод строго обязателен)” на странице 436) Завершите ввод нажатием кнопки END Пример NC-кадр 25 PLANE RESET MOVE ABST50 F1000 Функция PLANE RESET выполняет полный сброс активной PLANE-функции или активного цикла G80 (угол = 0, и функция неактивна). Многократное определение не требуется. 422 Программирование многоосевая обработка 1
