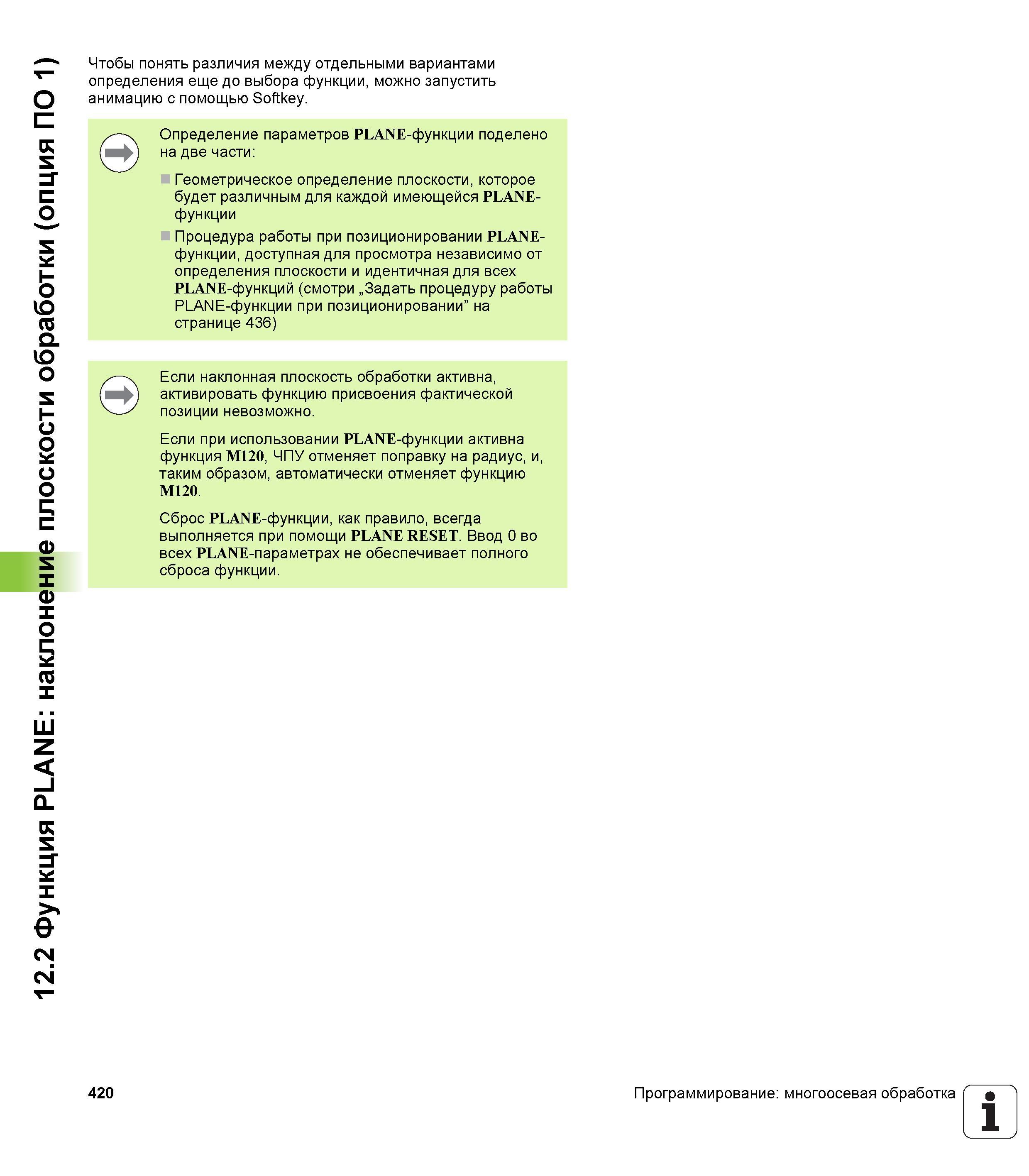

12.2 Функция PLANE наклонение плоскости обработки (опция ПО 1) Чтобы понять различия между отдельными вариантами определения еще до выбора функции, можно запустить анимацию с помощью Softkey. Определение параметров PLANE-функции поделено на две части Геометрическое определение плоскости, которое будет различным для каждой имеющейся PLANE-функции Процедура работы при позиционировании PLANE-функции, доступная для просмотра независимо от определения плоскости и идентичная для всех PLANE-функций (смотри „Задать процедуру работы PLANE-функции при позиционировании” на странице 436) Если наклонная плоскость обработки активна, активировать функцию присвоения фактической позиции невозможно. Если при использовании PLANE-функции активна функция M120, ЧПУ отменяет поправку на радиус, и, таким образом, автоматически отменяет функцию M120. Сброс PLANE-функции, как правило, всегда выполняется при помощи PLANE RESET. Ввод 0 во всех PLANE-параметрах не обеспечивает полного сброса функции. 420 Программирование многоосевая обработка 1
