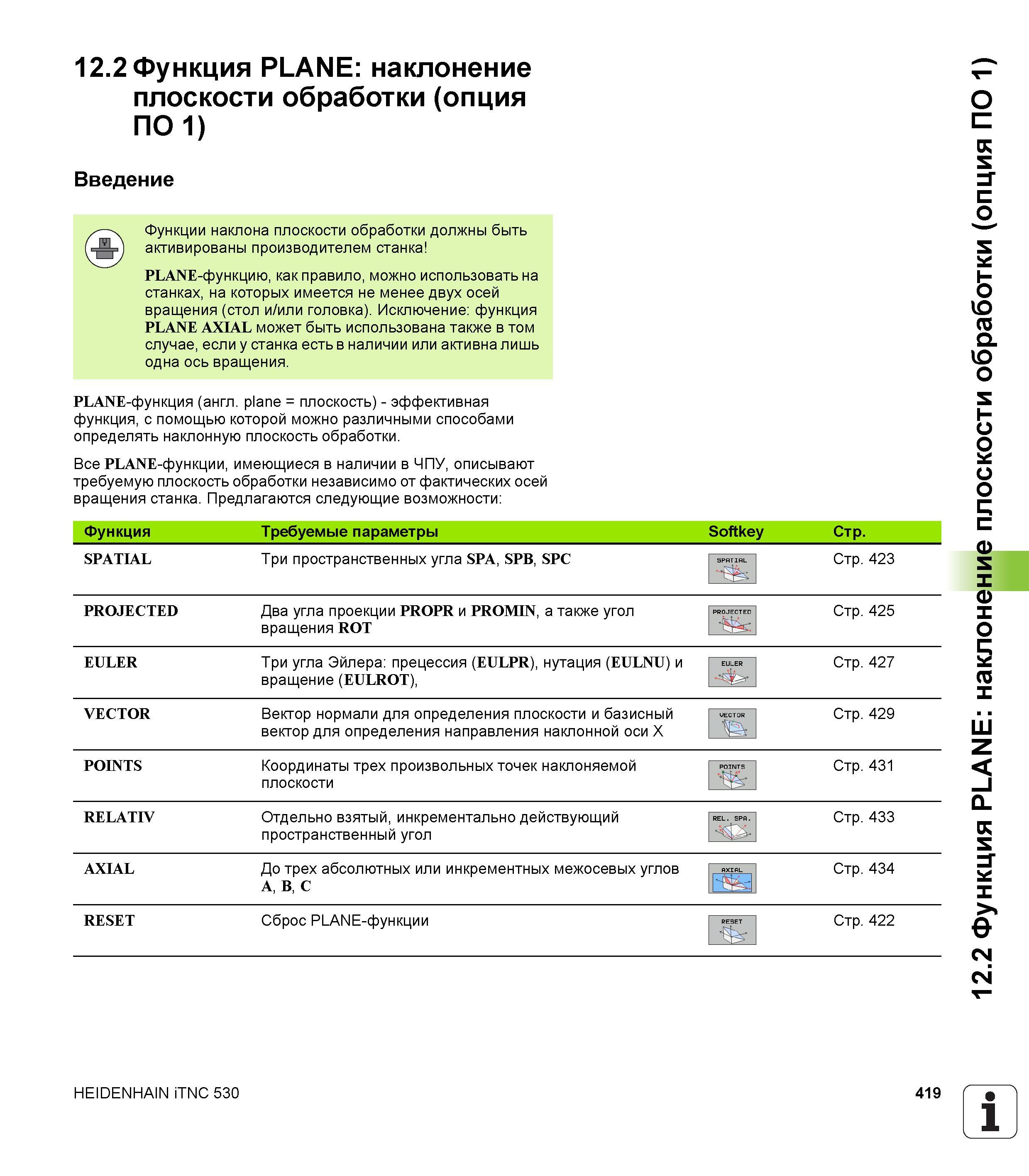

12.2 Функция PLANE наклонение плоскости обработки (опция ПО 1) Введение Функции наклона плоскости обработки должны быть активированы производителем станка PLANE-функцию, как правило, можно использовать на станках, на которых имеется не менее двух осей вращения (стол и/или головка). Исключение функция PLANE AXIAL может быть использована также в том случае, если у станка есть в наличии или активна лишь одна ось вращения. PLANE-функция (англ. plane = плоскость) - эффективная функция, с помощью которой можно различными способами определять наклонную плоскость обработки. Все PLANE-функции, имеющиеся в наличии в ЧПУ, описывают требуемую плоскость обработки независимо от фактических осей вращения станка. Предлагаются следующие возможности Функция Требуемые параметры Softkey Стр. SPATIAL Три пространственных угла SPA, SPB, SPC Стр. 423 PROJECTED Два угла проекции PROPR и PROMIN, а также угол вращения ROT Стр. 425 EULER Три угла Эйлера прецессия (EULPR), нутация (EULNU) и вращение (EULROT), Стр. 427 VECTOR Вектор нормали для определения плоскости и базисный вектор для определения направления наклонной оси X Стр. 429 POINTS Координаты трех произвольных точек наклоняемой плоскости Стр. 431 RELATIV Отдельно взятый, инкрементально действующий пространственный угол Стр. 433 AXIAL До трех абсолютных или инкрементных межосевых углов A, B, C Стр. 434 RESET Сброс PLANE-функции Стр. 422 HEIDENHAIN iTNC 530 419 1 12.2 Функция PLANE наклонение плоскости обработки (опция ПО 1)
