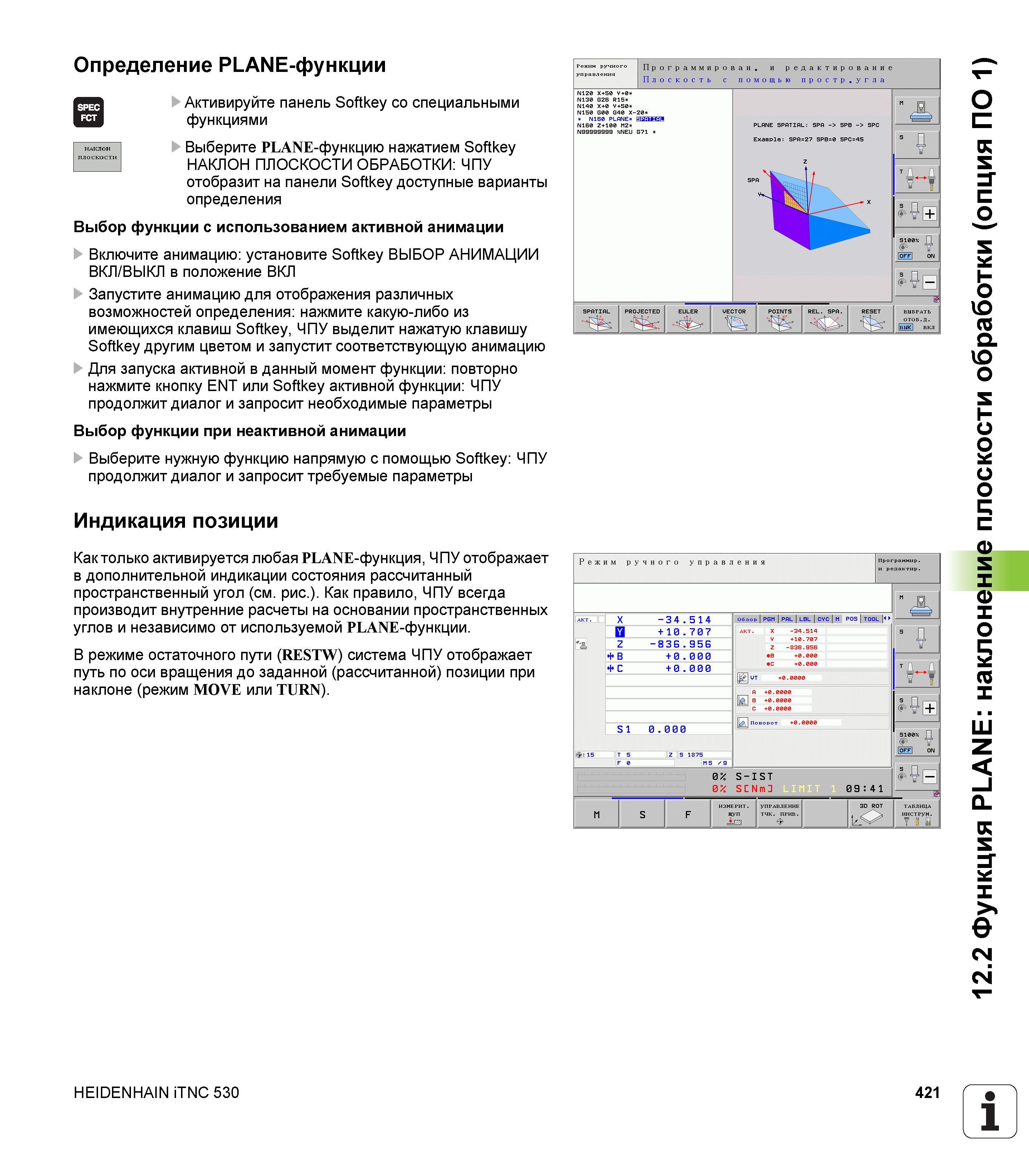

421 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.421

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 421 0421 Lab2u

Определение PLANE-функции Активируйте панель Softkey со специальными функциями н к „ Выберите PLANE-функцию нажатием Softkey НАКЛОН ПЛОСКОСТИ ОБРАБОТКИ ЧПУ отобразит на панели Softkey доступные варианты определения Выбор функции с использованием активной анимации Включите анимацию установите Softkey ВЫБОР АНИМАЦИИ ВКЛ/ВЫКЛ в положение ВКЛ Запустите анимацию для отображения различных возможностей определения нажмите какую-либо из имеющихся клавиш Softkey, ЧПУ выделит нажатую клавишу Softkey другим цветом и запустит соответствующую анимацию Для запуска активной в данный момент функции повторно нажмите кнопку ENT или Softkey активной функции ЧПУ продолжит диалог и запросит необходимые параметры Выбор функции при неактивной анимации Выберите нужную функцию напрямую с помощью Softkey ЧПУ продолжит диалог и запросит требуемые параметры Индикация позиции Как только активируется любая PLANE-функция, ЧПУ отображает в дополнительной индикации состояния рассчитанный пространственный угол (см. рис.). Как правило, ЧПУ всегда производит внутренние расчеты на основании пространственных углов и независимо от используемой PLANE-функции. В режиме остаточного пути (RESTW) система ЧПУ отображает путь по оси вращения до заданной (рассчитанной) позиции при наклоне (режим MOVE или TURN). HEIDENHAIN iTNC 530 421 1 12.2 Функция PLANE наклонение плоскости обработки (опция ПО 1)
