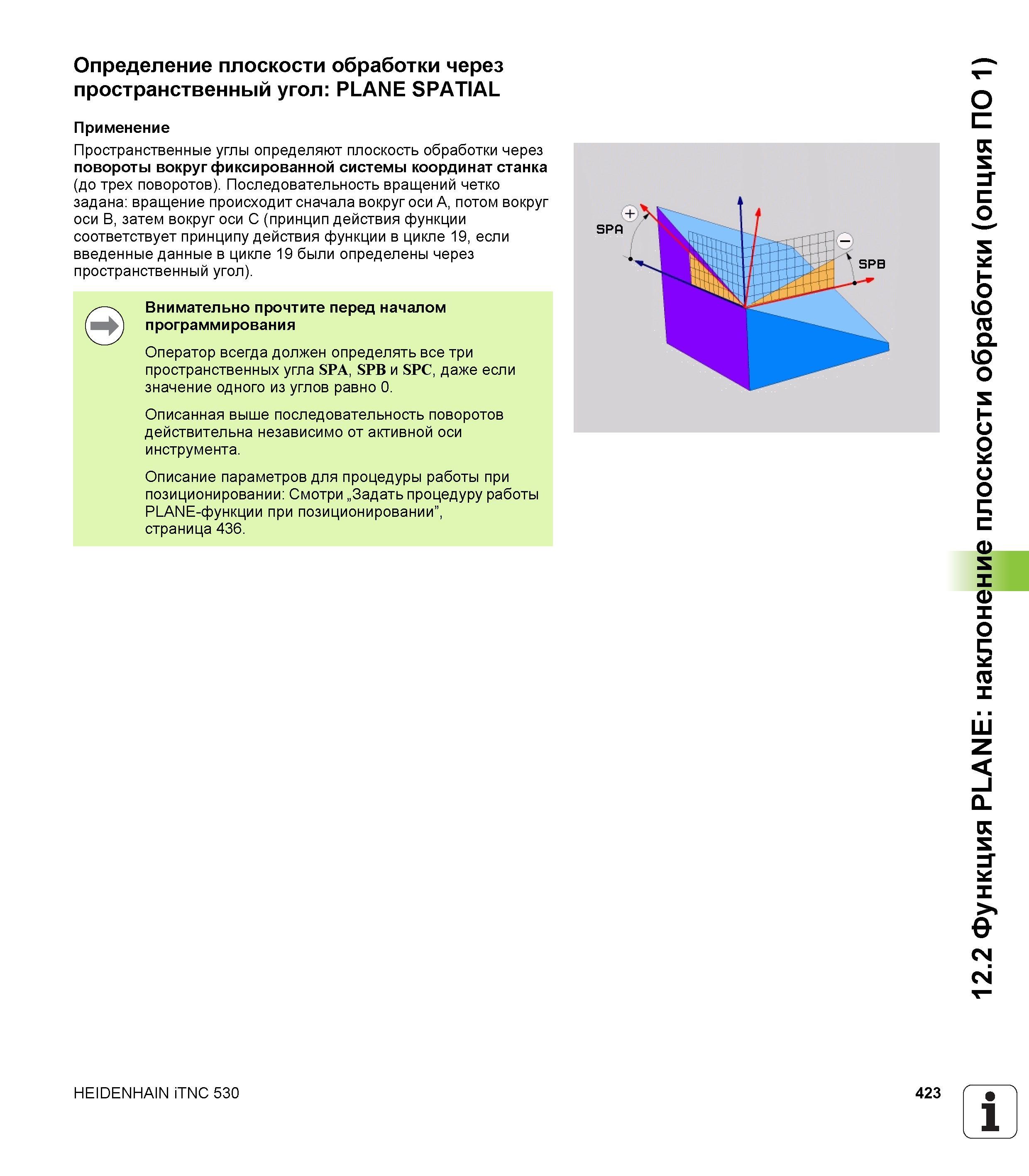

Определение плоскости обработки через пространственный угол PLANE SPATIAL Применение Пространственные углы определяют плоскость обработки через повороты вокруг фиксированной системы координат станка (до трех поворотов). Последовательность вращений четко задана вращение происходит сначала вокруг оси A, потом вокруг оси B, затем вокруг оси C (принцип действия функции соответствует принципу действия функции в цикле 19, если введенные данные в цикле 19 были определены через пространственный угол). Внимательно прочтите перед началом программирования Оператор всегда должен определять все три пространственных угла SPA, SPB и SPC, даже если значение одного из углов равно 0. Описанная выше последовательность поворотов действительна независимо от активной оси инструмента. Описание параметров для процедуры работы при позиционировании Смотри „Задать процедуру работы PLANE-функции при позиционировании”, страница 436. HEIDENHAIN iTNC 530 423 1 12.2 Функция PLANE наклонение плоскости обработки (опция ПО 1)
