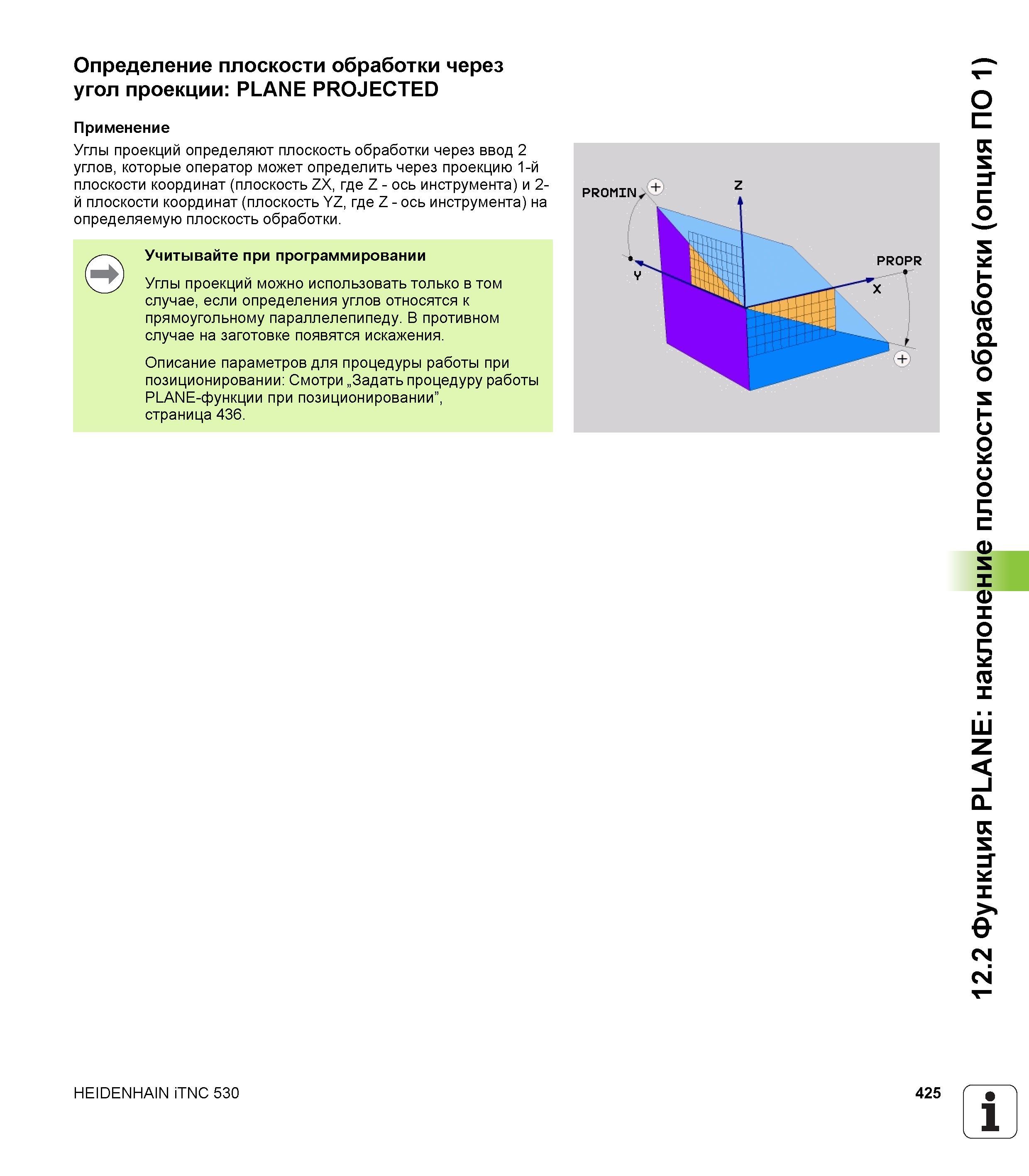

Определение плоскости обработки через угол проекции PLANE PROJECTED Применение Углы проекций определяют плоскость обработки через ввод 2 углов, которые оператор может определить через проекцию 1-й плоскости координат (плоскость ZX, где Z - ось инструмента) и 2й плоскости координат (плоскость YZ, где Z - ось инструмента) на определяемую плоскость обработки. Учитывайте при программировании Углы проекций можно использовать только в том случае, если определения углов относятся к прямоугольному параллелепипеду. В противном случае на заготовке появятся искажения. Описание параметров для процедуры работы при позиционировании Смотри „Задать процедуру работы PLANE-функции при позиционировании”, страница 436. HEIDENHAIN iTNC 530 425 1 12.2 Функция PLANE наклонение плоскости обработки (опция ПО 1)
