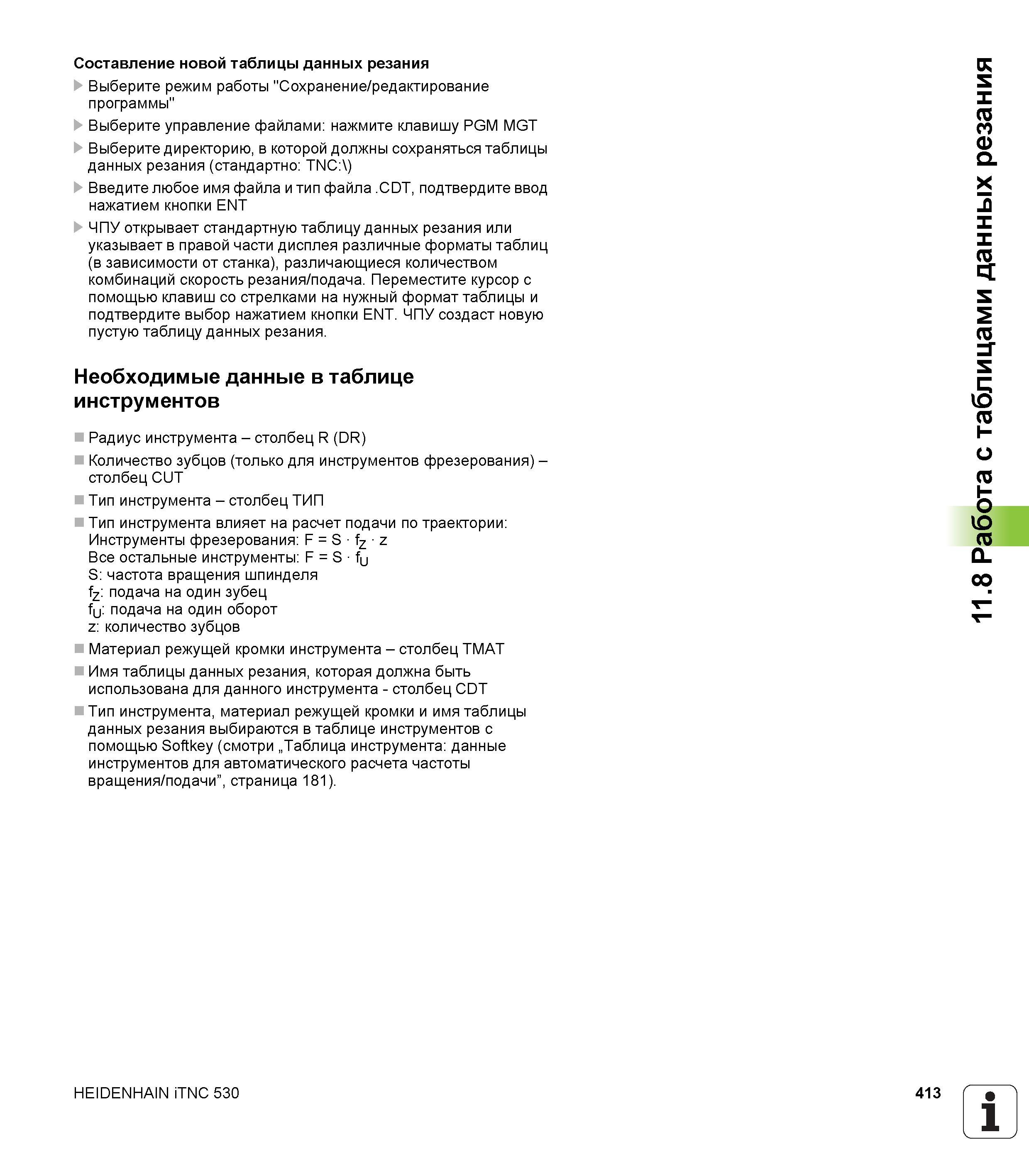

Составление новой таблицы данных резания Выберите режим работы "Сохранение/редактирование программы" Выберите управление файлами нажмите клавишу PGM MGT Выберите директорию, в которой должны сохраняться таблицы данных резания (стандартно TNC:\) Введите любое имя файла и тип файла .CDT, подтвердите ввод нажатием кнопки ENT ЧПУ открывает стандартную таблицу данных резания или указывает в правой части дисплея различные форматы таблиц (в зависимости от станка), различающиеся количеством комбинаций скорость резания/подача. Переместите курсор с помощью клавиш со стрелками на нужный формат таблицы и подтвердите выбор нажатием кнопки ENT. ЧПУ создаст новую пустую таблицу данных резания. Необходимые данные в таблице инструментов Радиус инструмента - столбец R (DR) Количество зубцов (только для инструментов фрезерования) -столбец CUT Тип инструмента - столбец ТИП Тип инструмента влияет на расчет подачи по траектории Инструменты фрезерования F = S fz z Все остальные инструменты F = S fu S частота вращения шпинделя fz подача на один зубец fU подача на один оборот z количество зубцов Материал режущей кромки инструмента - столбец TMAT Имя таблицы данных резания, которая должна быть использована для данного инструмента - столбец CDT Тип инструмента, материал режущей кромки и имя таблицы данных резания выбираются в таблице инструментов с помощью Softkey (смотри „Таблица инструмента данные инструментов для автоматического расчета частоты вращения/подачи”, страница 181). HEIDENHAIN iTNC 530 413 1 11.8 Работа с таблицами данных резания
